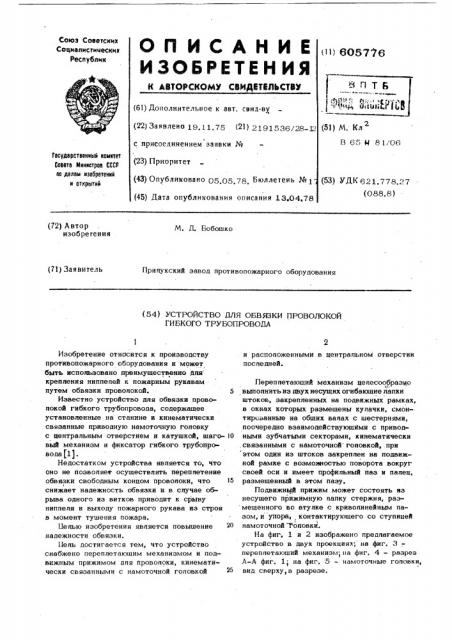

Союз Соеетскин

Со циалистическин республик

ОПИСЛНИЕ

И3ОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТИЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 19.11.75 (21) 2191536/28-1. с присоединением ваявки № (23) Приоритет (43) Опубликовано 05 05 78 Бюллетень №1 (45) Дата опубликования описания 13.04,78 (11) 605776 (51) М. Кл2

В 65 Ц 81/06

Государственный намнтет

Совета Мнннатров СССР во делом нзооретеннй н аткрытнй (53) УДK 621.778.27 (088.8) (72) Автор изобретения

М. Л. Бобошко (71) Заявитель

Прилукский завод противопожарного оборудования (54) УСТРОЙСТВО ЛЛЯ ОБВЯЗКИ ПРОВОЛОКОЙ

ГИБКОГО ТРУБОПРОВОИА

Изобретение относится к производству противопожарного оборудования и может быть использовано преимущественно для крепления ниппелей к пожарным рукавам путем обвязки проволокой. 5

Известно устройство для обвязки провопокой гибкого трубопровода, содержащее установленные на станине и кинематически связанные приводную намоточную головку с центральным отверстием и катушкой, шаго-!О вый механизм и фиксатор гибкого трубопровода (1).

Недостатком устройства является то, что оно не позволяев осуществлять переплетение обвязки свободным концом проволоки, что IS

1 снижает надежность обвязки и в случае обрыва одного из витков приводит к срыву ниппеля и выходу пожарного рукава из строя в момент тушения пожара.

Гжелью изобретения является повьпнение надежности обвязки.

Пель достигается тем, что устройство снабжено переплетающим механизмом и подвижным прижимом для проволоки, кинематически связанными с намоточной головкой и расположенными в центральном отверстии пос ле дней.

Переплетающий механизм целесообразно выполнить из двух несущих огибающие лапки штоков, закрепленных на подвижных рамках, в окнах которых размещены кулачки, смонтированные на общих валах с шестернями, поочередно взаимодействующИми с приводными зубчатыми секторами, кинематически связанными с намоточной головкой, при этом один из штоков закреплен на подвижной рамке с возмомеостью поворота вокруг своей оси и имеет профильный паз и палец, размещенный в этом пазу.

Подвижный прижим может состоять из несущего прижимную лапку стержня, размещенного во втулке с криволинейным пазом, и упора, контактирующего со ступицей

1 намоточной Топовки.

На фиг. 1 и 2 изображено предлагаемое устройство в двух проекциях; на фиг. 8— переплетающий механизм; на фиг. 4 — разрез

A-A фиг. 1; на фиг. 5 - намоточные головки, вид сверху,в разрезе.

Устройство для обвязкн проволокой гибкого трубопровода содержит станину с Вертикальными стойками 1, жестко закрепленными на горизонтальной плите 2. Нв вертикальных стойках 1 размещены опоры 3, нв которых смонтированы намоточные головки

4 с катушками 5 для проволоки, проходящей через систему направляющих роликов6.

В отверстиях опор 3 размещены штоки

7 и 8 переплетающего механизма и подвижные прижимы 9 для проволоки. Штоки

7 и 8 закреплены нв подвижных рамках 10 и 11, в окнах которых помещены кулачки

12 и 13, связанные соответственно с шестернями 14 и 1 5. На штоках 7, закреп- 15 ленных с возможностью поворота, имеется профильный паз 1(, в который входят направляющие пальцы (нв чертежах не показаны). Подвижные прижимы 9 с прижимными лапками закреплены с возможностью поворота в сухарях 17 и входят в криволинейные пазы втулок 18. Сухари 17 связаны с валом 19, нв конце которого имеется рукоятка 20, н несут упоры 21, контактируюшне со ступицами нвмоточных головок 25

4.

Устройство имеет фиксаторы гибкого трубопровода (рукава), которые выполнены в виде замковых втулок с подвижными сердечниками 22, контактирующими с коромыс-зо лом 23, свяэвннык: через эксцентрик (нв чертежах не показан) с валом штурвала 24.

Привод устройства состоит из электродвигателя 25, связанного через редукторы

26-28 с колесами 29 и 30 с зубчатыми. 35 секторами, в также с валом-шестерней 31 переплетающего механизма и шестерней

32, приводящей посредством зубчатых венцов намоточные головки 4. На ступицах намоточных головок 4 имеется, кольцевая . 4o нарезка, находящаяся в зацеплении с Ввломшестерней 31, последний связан с редуктором 28 через сцепную муфту 33. Нв противоположном конце вала-шестерни 31 размещен штурвал 34, служащий для возврата 45 ивмоточных головок 4 в исходное положение, и рукоятка 35, подпружиненная пружиной 36, служащая для сцепления и расцепления ведомой и ведущей частей. муфты 33.

Устройство также имеет средство 37 для сбрасывания рукава, состоящее иэ жестко закрепленных на валу 19 вилок 38 и рычага 39.

Ус тройство для обвязки проволокой гибкого трубопровода работает следующим обра-М зом.

Натянутые нв ниппели концы гибкого трубопровода (рукава) фиксируют в замковых втулках с подвижными сердечниками

22 и зажимают поворотом штурвала 24, 60 воздействуюшег0 через коромысло 23 HR поджимающие ниппели сердечники 22, Затем перегнутую под углом 90 проволоку накладывают нв рукав и поворачивают рукоятку 20, в результате чего прижимы скользят но криволинейным паэам втулок 18 и, совершая поступательно-вращательное движение, своими лапками прижимают проволоку, и устройство готово к работе. После нажатия кнопки Пуск (на чертежах не показана) электродвигатель приводит во вращение редукторы 26-28. Шестерня 32 приводит во вращение нвмоточные головки 4 с катушками 5. Сматываясь с катушек 5, проволока проходит через ролики 6 и укладывается нв надетый нв ниппели рукав поверх отогнутого конца проволоки, Вял-шестерня

31, приводимый через муфту 33 от редуктора 28 и находящийся в зацеплении с кольцевой нарезкой на ступицах нвмоточных головок 4, увлекает последние в сторону оконечности рукава, чем обеспечивается необходимый швг нявиввемой проволоки, равный, кяк правило, ее диаметру. После двух оборотов намоточных головок 4 и их ступицы нажимают ня упоры 21., воздействующие через сухари 17 нв вал 19, в результате чего срабатывает средство 37 дпя сбрасывания рукава и подвижные прижимы 9, поворачиваясь, уходят, освобождая проволоку, уже закрепленную двумя Витками. Намотка продолжается и после наложения четырех витков. Зубчатый сектор колеса 30, приводимого через редуктор 26, входит в зацепление с шестерней 14 и заставляет ее сделать один оборот. Кулачок 1 2, связанный с шестерней 14, придает, поворачиваясь, рамке 1 0 возвратно-поступательное движение, в результате чего штоки 8 выдвигаются, отогнув своими папками концы провопоки, и возвращаются в исходное положение.

После следующих четырех витков, наложенных непосредственно нв рукав, зубчатый сектор колеся 29 входит в зацеплении с шестерней 15, и рамка 11, в свою очередь, получает возвратно-поступательное движение. Закрепленные на ней штоки 7, направляемые пальцами, входящими в профилирэванные пазы 16, выдвинутые с поворотом, звхВвтыВают сВОими лапками концы прОВО» локи и отгибают их в исходное положение, после чего, вновь повернувшись, возвращаются нв место.

Последующие четыре витка снова кладутся поверх пригнутого конца проволоки, пос ле чего процесс повторяется, и при намотке двадцати четырех витков срабатывает конечный выключатель (нв чертежах не .по»казан) устройство останавливается.

6057 76

Скрутив и обрезав концы проволоки, оп pBTop поворотом штурвала 24 освобождает от фиксаторов закрепленные ниппели, после чего> сжав штурвалом 34 пружину 36, поворотом рукоятки 35 поворачивает валшестерню 31 и возвращает намоточные го. ловки 4 в исходное положение. После осво бождения штурвала 34 пружина 36 вновь обеспечивает сцепление двух половин муфты

33, и устройство снова готово к работе.

Прижим проволоки осуществляется следующим образом.

Поворотом рукоятки 20 (фиг. 4) вала

19 с вилками 38 приводят в движение сухари 17 с жестко закрепленными упорами 21 и свободно вращающимися (в сухарях) коромыслами 23, скользящими во втулках 18 по профилированным лазам, совершая врашательно-поступательное движение и в конце хода прижимаюшими проволоку. Рычаг 39 ставит на ход сбрасывающее средство 37.

Намоточные головки 4, совершив два оборота, своими ступицами нажимат на упоры

21, одновременно передвигая сухари 17, которые взаимодействуют с вилками 38 5 и рычагом 39. Сухари 17 продолжают движение и поворачивают вал 19, который переходит центр оси средства 37, которое срабатывает и ставит коромысла 23 и упоры 21в исходное положение. 30

Наличие переплетающего механизма с подвижными прижимами для проволоки обеспечивает надежную обвязку проволокой гибкого трубопровода (рукава) и повышает 35 производительность устройства эа счет одновременной обвязки обоих концов рукава. формула изобретения

1. Устройство для обвязки проволокой гибкого трубопровода, содержащее установпенные на станине и кинематически связанные приводную намоточную головку с центральным отверстием и катушкой, шаговый механизм и фиксатор гибкого трубопровода, отличающееся тем, что,c целью повышения надежности обвязкн, оно снабжено переплетакщим механизмом и подвижным прижимом для проволоки, кинематически связанными с намоточной головкой и расположенными в центральном отверстии последней.

2. Устройство по п. 1, о т л и ч а юш е е с я тем, что переплетающий механизм состоит из двух несущих отгибаю дие лапки штоков, закрепленных на подвижных рамках, в окнах которых размещены кулачки, смонтированные на общих валах с шестернями, поочередно взаимодействующими с приводными зубчатыми секторами, кинематически связанными с намоточной головкой, причем один из штоков закреплен на подвижной рамке с возможностью поворота вокруг своей оси и имеет профильный паз и палец, размещенный в этом пазу.

3. Устройство по п. 1, о т л и ч а юш е е с я тем, что подвижный прижим состоит из несущего прижимную папку стержня, размещенного во втулке с криволинейным пазом, и упора, контактирующего со ступицей намоточной головки.

Источники информации, принятые во- внимание при экспертизе:

1. Авторское свидетельство СССР

l4 405798, кл. В 65 Н 81/06> 12,07,71.
