Устройство для подвески и покачивания обожженных анодов

Устройство для подвески и покачивания обожженных анодов

Иллюстрации

Показать все

Реферат

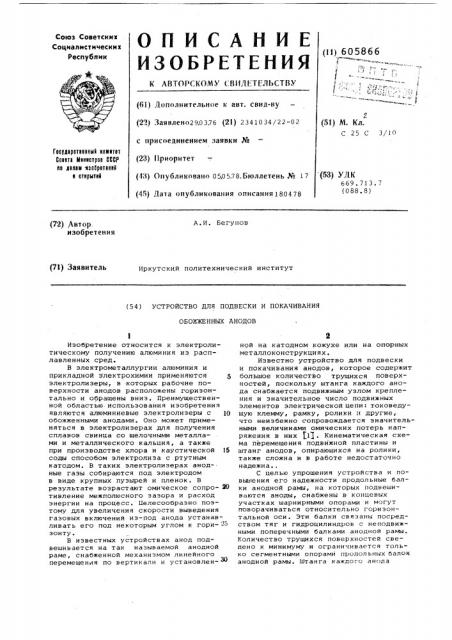

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИД1-ТГЛЬСТВУ

Союз Советскик

Социалистических

Республик (11) 605866

1 н (6i) Дополнительное к авт. свид-ву (22) Заявлено290376 (21) 2341034/22-02 с присоединением заявки № (23) Ириоритет (43) Опубликовано 050578.Бюллетень № 17 (45) Дата опубликования описания 180478

2 (51) М. Кл.

С 25 С 3/)О

Гвейдвретввеный навптвт

Саввтв Мнннетрав СССР на пенам пвабрвтвннй

h атнрытнй (53) УДК

669.713.7 (088.8) A.È. Бегунов (72) Автор. изобретения (71) Заявитель

Иркутский политехнический институт (54) УСТРОЙСТВО ДЛЯ ПОДВЕСКИ И ПОКАЧИВАНИЯ

ОБОЖЖЕННЫХ АНОДОВ

Изобретение относится к электролитическому получению алюминия из расплавленных сред.

В электрометаллургии алюминия и прикладной электрохимии применяются 5 электролизеры, в которых рабочие поверхности анодов расположены горизонтально и обращены вниз. Преимущественной областью. использования изобретения являются алюминиевые электролизеры с 1() обожженными анодами. Оно может применяться в электролиэерах для получения сплавов свинца со щелочными металлами и металлического кальция, а также при производстве хлора и каустической 15 соды способом электролиза с ртутным катодом. В таких электролизерах анодные газы собираются под электродом в виде крупных пузырей и пленок. В результате возрастают омическое сопро- 20 тивление межполюсного зазора и расход энергии на процесс. Пелесообразно поэтому для увеличения скорости выведения газовых включений из-под анода устанав) ливать его под некоторым углом к гори- - зонту.

В известных устройствах анод подвешивается на так называемой анодной раме, снабженной механизмом линейного перемещения по вертикали и установленной на катодном кожухе или на опорных металлоконструкциях.

Известно устройство для подвески и покачивания анодов, которое содержит большое количество трущихся поверхностей, поскольку штанга каждого анода снабжается подвижным узлом крепления и значительное число подвижных элементов электрической цепи: токоведущую клемму, рамку, ролики и другие, что неизбежно сопровождается значительными величинами омических потерь напряжения в них 11 . Кинематическая схема перемещения подвижной пластины и штанг анодов, опирающихся на ролики, также сложна и в работе недостаточно надежна..

С целью упрощения устройства и повышения его надежности продольные балки анодной рамы, на которых подвешиваются аноды, снабжены в концевых участках шарнирными опорами и могут гговорачиваться относительно горизонтальной оси. Эти балки связаны посредством тяг и гидроцилиндров с неподвижными поперечными балками анодной рамы.

Количество трущихся поверхностей сведено к минимуму и ограничивается только сегментными опорами продольных балок анодной рамы. Штанга каждое.о анода

605866 жестко закреплена на этой балке и перемещается вместе с ней. В устройстве отсутствуют подвижные контакты в электрической цепи.

На чертеже изображено предлагаемое 5 устройство.

Устройство включает анод 1, штан у 2, продольную балку 3 анодной рамы, поперечную балку 4 анодной рамы; шар- j0 нирную сегментную опору 5, тягу 6, гидроцилиндр 7, проушину 8. Сегментные опоры 5 размещены в подпятниках 9 с такой же формой рабочей поверхности.

Подпятники жестко закреплены на попе- 15 речной балке 4 анодной рамы и электроизолированы от нее прокладкой 10 из непроводящего .материала.

Устройство работает следующим образом.

Продольная балка 3 анодной рамы приводится в движение гидроцилиндром 7 посредством тяги 6, покачиваясь на опорной поверхности d Е Е . Качающее движение посредством штанги 2 передается аноду 1, с подошвы которого смываются газовые пузырьки и выводятся тем самым из межполюсного зазора.

Использование предложенного изобретения в алюминиевых электролизерах позволяет снизить удельный расход электроэнергии на 293 кВт-час/т, что обеспечивает экономический эффект порядка 1,17 руб/т алюминия.

Формула изобретения

Устройство для подвески и покачивания обожженных анодов в электролизерах для получения алюминия, содержащее анодную раму с поперечными и продольными балками и механизмы привода, о тл и ч а ю щ е е с я тем, что, с целью упрощения устройства и повышения. его надежности продольные балки анодной рамы снабжеиы шарнирными опорами и связаны посредством тяг н гидроцилиндров с поперечными балками анодной рамы.

Источники информации, принятые во внимание при экспертизе:

1. Патент CUIA Р 3501386, кл. 204-67, 1966.
