Реферат



Г с-"с©ОЗИМ

- еЩщ„, . уi

О и -йС "А"-Н-Й E

ИЗОБРЕТЕНИЯ

Союз Советскии

Социалистических

Реслублик (ц 605877

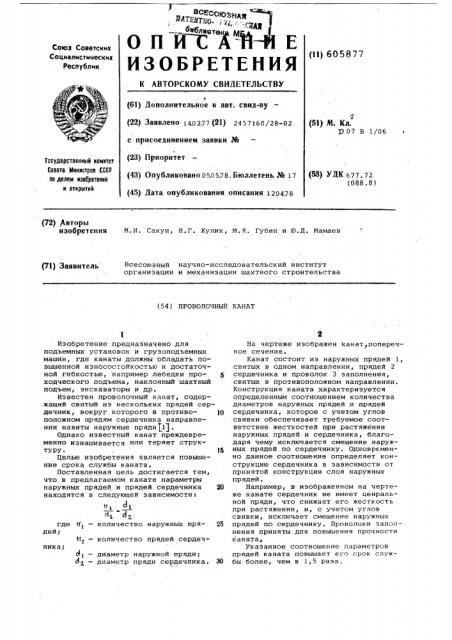

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительиое к авт. свил-ву (22) Заявлено 140277 (21) 2457160/28-02

2 (Я) М. Кл.

Р 07 В 1/06 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 050578. Бюллетень № 17

Гасударственный иомитет

Соовто Министров СССР оо делам иэооретений н открытий (58) УЛК 677.72 (088.8) (45) Дата опубликования описания 120478

Всесоюзный научно-исследовательский институт организации и механизации шахтного строительства (71) Заявитель (54) ПРОВОЛОЧНЫИ КАНАТ

Изобретение предназначено для подъемных установок и грузоподъемных машин, где канаты должны обладать повышенной износостойкостью и достаточной гибкостью, например лебедки проходческого подъема, наклонный шахтный подъем, экскаваторы и др.

Известен проволочный канат, содер"жащий свитый из нескольких прядей сердечник, вокруг которого в противоположном прядям сердечника направлении навиты наружные пряди(1) .

Однако известный канат преждевременно изнашивается или теряет структуру.

Целью изобретения является повышение срока службы каната.

Поставленная цель достигается тем, что в предлагаемом канате параметры наружных прядей и прядей сердечника находятся в следующей зависимости: сает

2 с(2 где тт1 — количество наружных прядей;

На чертеже изображен канат поперечное сечение.

Канат состоит из наружных прядей 1, свитых в одном направлении, прядей 2 сердечника и проволок 3 заполнения, свитых в противоположном направлении.

Конструкция каната характеризуется определенным соотношением количества диаметров наружных прядей и прядей сердечника, которое с учетом углов свивки обеспечивает требуемое соответствие жесткостей при растяжении наружных прядей и сердечника, благодаря чему исключается смещение наруж15 ных прядей по сердечнику. Одновременно данное соотношение определяет конструкцию сердечника в зависимости от принятой конструкции слоя наружных прядей.

3j Например, в изображенном на чертеже канате сердечник не имеет ценральной пряди, что снижает его жесткость при растяжении, и, с. учетом углов свивки, исключает смещение наружных

25 прядей по сердечнику. Проволоки заполнения приняты для повышения прочности каната, Указанное соотношение параметров прядей каната повышает его срок служ30 бы более, чем в 1,5 раза. ттт — количество прядей сердечника; дт — диаметр наружной пряди; д — диаметр пряди сердечника. (72) Авторы

ИЗОбрЕтЕНИЯ И.И. Сакун, Н.Г. Кулик, М.Я. Губин и 10.Д, Иамаев.605877 н — количество наружных прягде дей; количество прядей сердеч5 никаг 1 — диаметр наружной пряди;

d — диаметр пряди сердечника.

Составитель И. Хоптяная

Редактор

Заказ 2349+0 Тираж 509 Подписное

ЦНИИПИ Государственного комитета Совета Иинистров СССР по делам изобретений и открытий

113035< Иосквас X-35с РаР"скан "аб с д Ы5

Филиал ППП Патент, F. Ужгород, ул. Проектная, 4

Формула иэобретения

Проволочный канат, содержащий свитый из нескольких прядей сердечник, вокруг которого s противоположном прядям сердечника направлении навиты наружные. пряди, о т л и ч а ю щ и йс я тем что, с целью повышения срока службы каната, параметры наружных прядей и прядей сердечника находятся в следующей зависимости: и1 д

М ку Д

Источники информации, принятые во внимание при экспертизе:

1 ° ГОСТ 7669-69.
