Реферат



Союз Советских

Социалистических

Республик

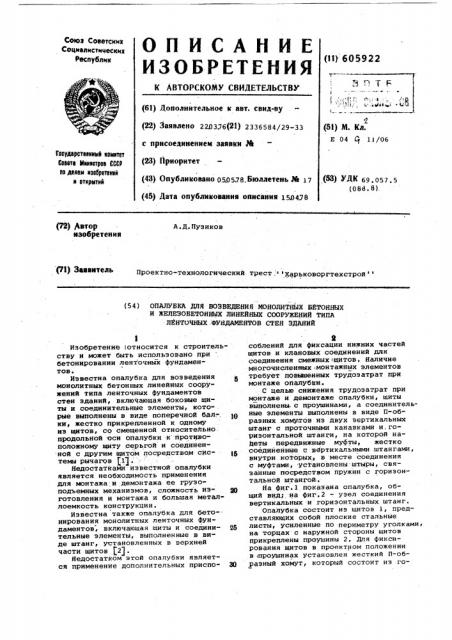

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное х авт. свид-ву

{22) Заявлено 220376(21) 2336584/29-33 с присоединением заявки М (23) Приоритет (43) Опубликовано 050578,Бтоллетень Эй 17 (!Ц 605922

2 (51) М. Кл.

Е 04 CT 11/06

Государственник комитет

Совета Икккотроа СССР оо делам кэооретенкк л откриткв (53) УДК 69.057 ° 5 (088 ° 8) (45) Дата опубликования описания 15д428 (72) втор изобретения

А.Д.Пузиков

ПроеКтно-технологический трест, Харьковоргтехстрой, 11 Заявитель (54) ОПАЛУБКА ДПЯ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ БЕТОННЫХ

И ЖЕЛЕЗОБЕТОННЫХ ЛИНЕЙНЫХ СООРУЖЕНИИ ТИПА

ЛЙНТО4НЫХ ФУНДАМЕНТОВ СТЕН 8ДАНИИ

Изобретение 1относится к строительству и может быть использовано при бетонировании ленточных фундаментов.

Известна опалубка для возведения монолитных бетонных линейных сооружений типа ленточных фундаментов стен зданий, включающая боковые щиты и соединительные элементы, которые выполнены в виде поперечной бал-, 1П ки, жестко прикрепленной к одному из щитов, со смещенной относительно. продольной оси опалубки к протттвоположному щиту серьгой и соединенной с другим щитом посредством сис- 1я темы рычагов 11

Недостатками известной опалубки является необходимость применения для монтажа и демонтажа ее грузоподъемных механизмов, сложность из- щ готовления и монтажа и большая металлоемкость конструкции.

Известна также опалубка для бетонирования монолитных ленточных фундаментов, включающая щиты и соедини- я тельные элементы, выполненные в виде штанг, установленных в верхней части щитов P2).

Недостатком этой опалубки является применение дополнительных приспо- 30

2 соблений для фиксации нижних частей щитов и клановых соединений для соединения смежных щитов. Наличие многочисленных монтажных элементов требует повышенных трудозатрат при монтаже опалубки.

С целью снижения трудозатрат при монтаже и демонтаже опалубки, щиты вйполнены.с проушинами, а соединительные элементы выполнены в виде П-образных хомутов иэ двух вертикальных штанг с проточными канавками и,горизонтальной штанГи, на которой надеты передвижные муфты, жестко соединенные с вертикальными .штангами, внутри котарых„ в месте соединения с муфтами-, установлены штыры, связанные посредством пружин с горизонтальной штангой.

На фиг.1 Показана опалубка, общий вид;, на фиг.2 — узел соединения вертикальных и горизонтальных штанг.

Опалубка состоит иэ щитов 1, представляющих собой плоские стальные листы, усиленные по периметру уголками, на торцах с наружной стороны щитов прикреплены проушины 2. Для фиксирования щитов в проектном положении в проушинах установлен жесткий П-образный хомут, который состоит иэ го605922

Формула изобретения

Уиг. г цНИИПИ Заказ 2376 Тираж 820 Подписное

Филиал ППП - Патент, г.ужгород, ул.Проектная, 4 риэонтальной штанги 3, надетых на нее передвижных муфт 4, жестко соединенных с вертикальными штангами 5. В мес ах соединения передвижных муфт 4 с вертикальными штангамн 5 внутри rioc.ледних установлено по две диафрагмы 6 через которые посредством штыря 7, оборудованного на нижнем конце рукояткой 8, а между диафрагмамипружиной 9 и шайбой 10, жестко сое- l0 динены между собой муфты с.горизонтальной и вертикальной штангами.

Для соединения их на различных расстояниях от.центра для возможности получения ленточных фундаментов различной 16 ширины, в стенках горизонтальной штанги и муфты выполнейы отверстия для закрепления штыря 7.

Для обеспечения плотного примыкания щитов опалубки друг к другу соответствующие проушины соседних щитов установлены с эксцентриситетом 2-3 мм а на вертикальных штангах хомута выполнены проточные канавки для более жесткого фиксирования проушин по вертикали.

Монтаж предлагаемой опалубки при возведении ленточных фундаментов осуществляют следующим образом.

Сначала устанавливают по два щита

1 с каждой стороны будущего ленточного фундамента. Затем соединяют их двумя П-"образными хомутами, для чего, опустив рукоятку 8, сжимают пружину

9 и перемещают муфту 4 по,гориэонTGJIbHDA штанге 3 до совмещения Отвер- 36 стия в стенке муфты с нужным отверстием в стенке горизонтальной штанги

3. При этом, пружина 9 разжимается, и штырь 7 фиксирует положение муфты 4 и вертикальной штанги 5 хомута. Посл 40 этого с каждой стороны будущего фундамента устанавливают по одному щит ту 1 и соединяют их с установленными ране-.. щитами, в месте стыковки. одним П-образным хомутом и т.д. по длине будущего ленточного фундамента.

Демонтаж (распалубка) предлагаемой опалубки пРоизводится в обратной последовательности.

Предлагаемая опалубка значительно упрощает и ускоряет процесс монтажа и демонтажа ее, не требует применения грузоподъемных механизмов, проста в изготовлении, требует меньшего расхода металла по сравнению с известной опалубкой.

Опалубка для возведения монолитных бетонных и железобетонных линейных сооружений типа ленточных фундаментов стек зданий, включающая щиты и соединительные элементы, о тл и ч а ю щ а я с я тем, что, с целью сокращения трудозатрат при ее монтаже и демонтаже, щиты выполнены с проушинами, а соединительные -элементы выполнены в виде П-образных хомутов иэ двух вертикальных штанг с проточными канавками и горизонтальной штанги, на которой надеты передвижные муфты, жестко соединенные с вертикальными штангами, внутри которых, в месте соединения с муфтами, установлены штыри, связанные посредством пружин с горизонтальной штангой, Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 228899117799,, кклл, E 04 Я 11/20, 1970.

2. Патент США М 3743232 НКИ 2493 4, кл. Е 04 g 11/06, 1973.
