Устройство для измерения глубины подвески глубинного насоса и забоя скважины

Устройство для измерения глубины подвески глубинного насоса и забоя скважины

Иллюстрации

Показать все

Реферат

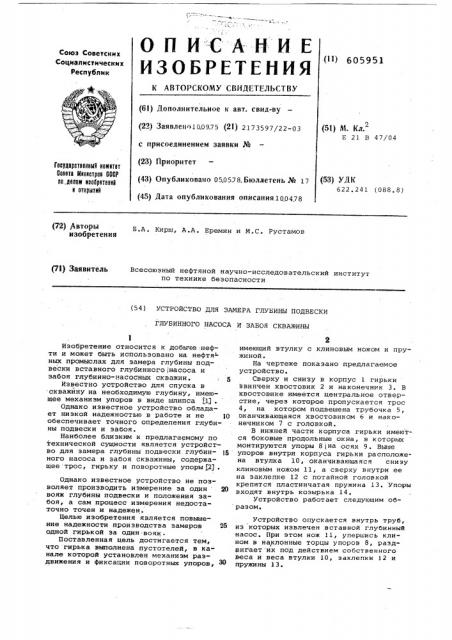

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено10.09.75 (2т) 2173597/22-03 с присоединением заявки № (23) Приоритет

Союз Советских

Социалистических

Республик (>>) 605951 (51) М. Кл.

Е 21 В 47/04

Гоаудвретввнныу намнтвт

Соната вунннетрав СССР па,двины нзобрвтвннй н отнрытнй (53) УДК

622.241 (088.8) (43) Опубликовано 050578.Бюллетень № 17 (45) Дата опубликования описания1004.78 (72) Авторы изобретения

Кирш A.A. Еремин и М.С ° Рустамов (71) Заявитель Всесоюзный нефтяной научно-исследовательский институт по технике безопасности (5 4 ) УСТРОЙСТВО ДЛЯ ЗАМЕРА ГЛУБИНЫ ПОДВЕСКИ

ГЛУБИННОГО НАСОСА И ЗАБОЯ СКВАЖИНЫ

Изобретение относится к добыче:нефти и может быть использовано на нефтя- ных промыслах для замера глубины подвески вставного глубинного насоса и забоя глубинно-насосных скважин. 5

Известно устройство для спуска в скважину на необходимую глубину, имеющее механизм упоров в виде шлипса (Ц .

Однако известное устройство обладает низкой надежностью в работе и не 10 обеспечивает точного определения глубины подвески и забоя.

Наиболее близким к предлагаемому по

Технической сущности является устройство для замера глубины подвески глубин- 5 ного насоса и забоя скважины, содержащее.трос, гирьку и поворотные .упоры 12) . имеющий втулку с клиновым ножом и пружиной.

На чертеже показано предлагаемое устройство.

Сверху и снизу в корпус 1 гирьки эвинчен хвостовик 2 и наконечник 3. В хвостовике имеется центральное отверстие, через которое пропускается трос

4, на котором подвешена трубочка 5, оканчивающаяся хвостовиком 6 и наконечником 7 с головкой.

В нижней части корпуса гирьки имеются боковые продольные окна, в которых монтируются упоры 8(на осях 9. Выше упоров внутри корпуса гирьки расположена втулка 10, оканчивающаяся снизу клиновйм ножом 11, а сверху внутри ее на заклепке 12 с потайной головкой крепится пластинчатая пружина 13. Упоры входят внутрь козырька 14.

Устройство работает следующим об разом.

Однако известное устройство не позволяет производить измерение за один 20 вояж глубины подвески и положения забоя, а сам процесс измерения недостаточно точен и надежен.

Целью изобретения является повышение надежности производства замеров 25 одной гирькой эа один вояж .

Поставленная цель достигается тем, что гирька выполнена пустотелей, в канале которой установлен механизм раздвижения и фиксации поворотных упоров, Устройство опускается внутрь труб, из которых извлечен вставной глубинный насос. При этом нож 11, упершись кли» ном в наклонные торцы упоров 8, раздвигает их пбд действием собственного веса и веса втулки 10, заклепки 12 и пружины 13.

605951

При достижении конусной опоры глу.бинного насоса козырек 14 упирается в опору, в результате чего устройство останавливается ° На дневной поверхности фиксируется глубина подвески глубинного насоса. ТРубочка 5 с хвостовиком 6 и наконечником 7 с головкой под.действием собственного веса опускается, при этом наконечник 7 входит внутрь Втулки 10, раздвигает пружину

13, которая западает за шляпку йако нечника.

При натяжении троса и при подъеме трубочки 5 наконечник 7 поднимает клиновый нож 11, благодаря чему упоры S поворачиваются вокруг осей 9 .и утопают в,пазах корпуса. Диаметр корпуса меньше самого малого отверстия у основайия конуса вставочного насоса, благодаря чему устройство беспрепятственно опуска- 2 ется вниз до забоя скважины. Козырек

14 остается на конусной .опоре,и поднимается нижним буртом кОрпуса при его подъеме..

Для перезарядки устройства (освобождения клинового ножа 11 с втулкой

10 от трубочки 5 с наконечником 7) отвинчивают на.дневной поверхности хвостовик 2, извлекают вышеуказанные детали и через отверстие, имеющееся во втулке 10, прутком сжимают пружину, 30 после чего наконечник 7 свободно выходит из втулки 10. Затем устройство собирают вновь.

Устройство предназначено для обслуживания глубинных вставных насосов от

29 мм до 58 мм. С этой целью козырек

14 выполнен сменным в зависимости от диаметра конуса вставного насоса, благодаря чему повышается надежность и точность замеров одной гирькой эа один вояж глубины подвески насоса и забоя скв ажины.

Формула изобретения

Устройство для замера глубины подвески глубинного насоса и забоя скважИны, содержащее трос, гирьку и поворотные упоры, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности производства замеров одной гирькой за один вояж, гирька выполнена пустотелой, в канале которой установлен механизм раздвижения и фиксации поворотных,упоров, имеющий втулку с клиновым ножом и пружиной.

Источники информации, принятые во внимание при экспертизе:

1.. Лаврушко П.Н. Подземный ремонт.

М., Недра» 1968, с. 365., 2. Авторское свидетельство СССР

9 41.7612, кл, Е 21 В 47/04р 1971 °
