Реферат

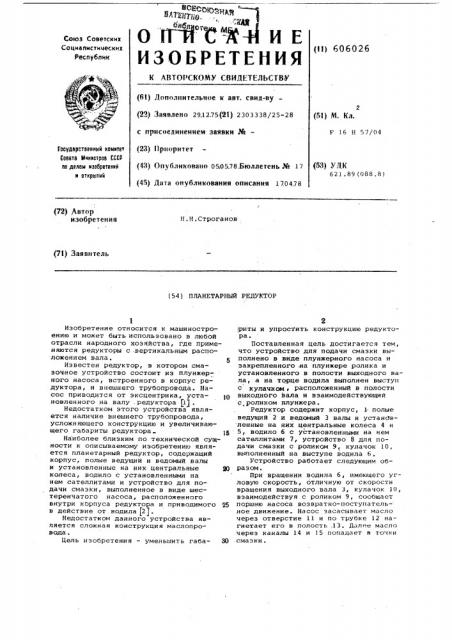

И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (!!) 606026

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву— (22) Заявлено 29.1275(2!) 2303338/25-28 с присоединением заявки,%— (23) Приоритет (43) Опубликовано 0505.78.Бюллетень № 17 (45) Дата опубликования описания 1704.78 (5!) М. Кл..

F 16 Н 57/04

Государственный номнтет

Совета й(нннстров СССР во делам нвоорвтеннй н открытнй (53) УДК

621.89 (088.8) (72) Автор изобретения

Н.Н.Строганов (7!) Заявитель (54) ПЛАНЕТАРНЫЙ РЕДУКТОР

Изобретение относится к машиностроению и может быть использовано в любой отрасли народного хозяйства, где применяются редукторы с .вертикальным расположением вала. 5

Известен редуктор, в котором смазочное устройство состоит из плунжернаго насоса, встроенного в корпус редуктора, и внешнего трубопровода. Насос приводится от эксцентрика, уста- !0 новленного на валу .редуктора (11 .

Недостатком этого устройства является наличие внешнего трубопровода, усложняющего конструкцию и увеличивающего габариты редуктора 15

Наиболее близким по технической сущности к описываемому изобретению является планетарный редуктор, содержащий корпус, полые ведущий и ведомый валы и установленные на них центральные ЯО колеса, вопило с установленными на нем сателлитами и устройство для подачи смазки, выполненное в виде шестеренчатого насоса, расположенного внутри корпуса редуктора и приводимого 25 в действие от водила (2j.

Недостатком данного устройства является сложная конструкция маслопровода.

Цель изобретения — уменьшить габа- 30!

pHTbl и упростить конструкцию редуктора.

Поставленная цель достигается тем, что устройство для подачи смазки выполнено в виде плунжерного насоса и закрепленного .на плунжере ролика и установленного в полости выходного вала, а на торце водила выполнен выступ с кулачком, расположенный в полости выходного вала и взаимодействующий с роликом нлунжера.

Редуктор содержит корпус, 1 полые ведущий 2 и ведомый 3 валы и установленные на них центральные колеса 4 н

5, водило б с установленными на нем сателлитами 7, устройство 8 для подачи смазки с роликом 9, кулачок 10. выполненный на выступе водила 6.

Устройство работает следующим образом.

При вращении водила 6, имеющего угловую скорость, отличную от скорости вращения выходного вала 3, кулачок 10, взаимодействуя с роликом 9, сообщает поршню насоса возвратно-поступатель- ное движение. Насос засасывает масло через отверстие 11 и по трубке 12 нагнетает его в полость .13. Далее масло через каналы 14 и 15 попадает в точки смазки.

ЬПЬО26

Составитель В.Суворов

Редакто А.М <радян Техред A.Ллатырев Ко екто Н.Яцемирская

-И вЂ” — 22. P

Заказ 2389/28 Тираж 1198 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий.Л

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Основным преимуществом изобретения являются значительное уменьшение габаритон и упрощение конструкции редуктора, связанные с отсутствием системы входного и выходного трубопроводов.

Формула изобретения

Планетарный редуктор, содержащий корпус, полые ведущий и недомый валы и установленные на них центральные. колеса, водила с установленными на нем сателлитами и устройство для подачи смазки, выполненное в виде насо" са, приводимого в действие от водила, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и умень15 шенил 1 абаpHTGB реД!уктОра < уcò р<)Й<. тн< для подачи смазки выполнено я ниде плунжериого насоса и закрепленного иа плунжере ролика и устанонленио) о н г, полости выходного нала, а на торп< водила выполнен выступ с кулачком, расположенный в полости выкодногo вала и взаимодействующий с роликом илунжера.

Источники информации, принятые во внимание при зкспертизе:

1. Кудрянцев В.Н., Держаанец K).A., Глухарен F,,Ã. Конструкции и расчет v6чатых редуктброэ, Л., Машинострое-ние, 1971, с.293, рис. Й!,146.

2, Патент США 9 2936655,кл.74-801, 1960 r.
