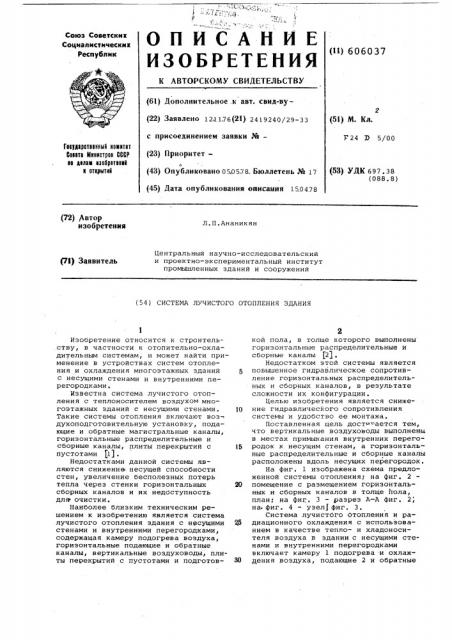

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик (<<) 606037 (61) Дополнительное .к авт. свид-ву(22) Заявлено 1211.7б(21) 2419240/29-33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 050578. Бюллетень № 17 (45) Дата опубликования описания 15.0478 (53) М. Кл.

7 24 Э 5/00

Гвцдвротввнный номнтвт

Соввта Мнннотров СССР нв волам наоорвтвннй н отнрытнй (53) УДК 697.38 (088. 8) (72) втор изобретения

Л.П.Ананикян

Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений (7й) Заявитель (54) СИСТЕМА ЛУЧИСТОГО ОТОПЛЕНИЯ ЗДАНИЯ

Изобретение относится к строитель.ству, в частности к отопительно-охладительным системам, и может найти применение в устройствах систем отопления и охлаждения многоэтажных зданий с несущими стенами и внутренними перегородками.

Известна система лучистого отопления с теплоносителем воздухом многоэтажных зданий с несущими стенами.

Такие системы отопления включают воз-. духоподготовительную установку, подающие и обратные магистральные каналы, горизонтальные распределительные и сборные каналы, плиты перекрытий с пустотами tl).

Недостатками данной системы являются снижение несущей способности стен, увеличение бесполезных потерь тепла через стенки горизонтальных сборных каналов и их недоступность для очистки.

Наиболее близким техническим решением к изобретению является система лучистого отопления здания с несущими стенами и внутренними перегородками, содержащая камеру подогрева воздуха, горизонтальные подающие и обратные каналы, вертикальные воздуховоды, плиты перекрытий с пустотами и подготовкой пола, в толще которого выполнены горизонтальные распределительные и сборные каналы (2).

Недостатком этой системы является повышенное гидравлическое сопротивление горизонтальных распределительных и сборных каналов, в результате сложности их конфигурации.

Целью изобретения является снижение гидравлического сопротивления системы и удобство ее монтажа.

Поставленная цель достается тем что вертикальные воздуховоды выполнены в местах примыкания внутренних перегородок к несущим стенам, а горизонтальные распределительные и сборные каналы расположены вдоль несущих перегородок.

На фиг. 1 изображена схема предложенной системы отопления; на фиг. 2 помещение с размещением горизонтальных и сборных каналов в толще йола, план; на фиг.. 3 - разрез A-A фиг. 2; на. фиг. 4 - узел1 фиг. 3.

Система лучистого отопления и радиационного охлаждения с использованием в качестве тепло- и хладоносителя воздуха в здании с несущими стенами и внутренними перегородками включает камеру 1 подогрева -и охлаждения воздуха, подающие 2 и обратные

606037 горизонтальные магистральные каналы

3, подающие 4 и обратные 5 вертикальные воздуховоды, плиты перекрытий с пустотами 6 и подготовкой йола, в толще которого смонтированы горизон- 5 тальные распределительные 7 и сборные, 8 каналы, соединенные с пустотами плит перекрытий при помощи щелей 9 и регулирующих шиберов 10. система лучистого отопления и радиационного охлаждения работает следующим образом. Нагретый или охлажденный в камере воздух поступает в подающий горизонтальный магистральный канал 2.

Иэ него воздух поступает в подающий вертикальный воэдуховод 4 и затем в горизонтальный распределительный канал

7, из которого воздух через щели 9 поступает н плиты перекрытий с пустотами 6. Затем охлажденный воздух 20 через щели 9 поступает в горизонтальный сборный канал 8, из которого воздух попадает в обратный вертикальный воздуховод 5, а затем в обратный горизонтальный магистральный канал 3. 26

Из этого канала воздух поступает в камеру 1 для повторного нагрева или охлаждения и циркуляции по замкнутому контуру. Регулировка расхода воздуха, протекающего через плиты перекры-30 тий с пустотами, регулируется шиберами 10.

Изобретение позволит снизить расход электроэнергии на 136 квтч в год на каждые 1000 м рабочей площади.

Формула изобретения

Система лучистого отопления здания с несущими стенами и внутренними пе-. регородками, содержащая камеру подогрева воздуха, горизонтальные подающие и обратные каналы, вертикальные воздуховоды, плиты перекрытий с пустотами и подготовкой пола, в толще которого выполнены горизонтальные распределительные и сборные каналы, отличающаяся тем, что, с целью снижения гидравлического сопротивления и удобства монтажа, вертикальные воэдуховоды выполнены в местах примыкания внутренних перегородок к несущим стенам, а горизонтальные распределительные и сборные каналы расположены вдоль несущих стен, Источники информации, принятые во внимание при экспертизе:

1. Тилин Л.A. Лучистое отопление нагретым воздухом, М., Госиздат„

1955, с. 21

2. Заявка м 2141239, кл. 724 D 5/00, 27.05.76 r, по кото рой принято решение о выдаче авторского свидетельства.

606037

Фиг. 2

А -А

Фиг. 4
