Реферат



Сою9 Соввтских

Социалистических

Рес облик

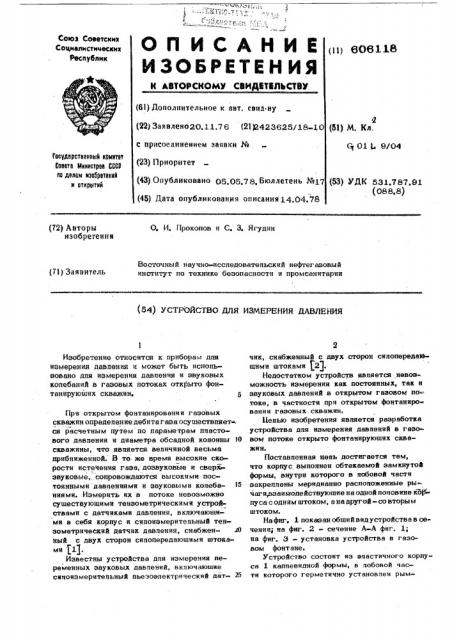

О П И С А Н И Е,111 coat|a

ИЗОБРЕТЕН ИЯ (61) Дополнительное к авт. свил.ву

2 (22) Заявлено20.11.76 (21)2423625/18-10 (51) М. Кл. с присоединением заявки № (23) Приоритет (43) Опубликовано 05,05,78, Бюллетень №1 7 (45) Дата опубликования описаний 14.04.78

Государственный номнтот

Соввта Мнннсцан 60СР по делам нзобретеннй н отнропнй (53) УДК 531.787.91 (088.8) (72} Авторы изобретений

О, И. Прокопов н С, 3. Ягудин

Восточный научно-исследовательский нефтегазовый институт по технике безопасности н промсаннтарнн (7l } Заявитель (54) УСЧ тсйстас ДЛЯ ИЗМКГИНИЯ ДАВЛЕНИЯ

Изобретение относится к прнборам для измерения давления н может быть использовано для измерения давления н звуковых колебаний в газовых потоках открыто фонтан нруюшнх скважин. 5

При открытом фонтанированин газовых скважин определение дебите газа осуществляет ся расчетным путем по параметрам пластового давления н диаметре обсадной колонны 10 скважины, что является величиной весьма приближенной. В то же время высокие скорости истечения газа, дозвуковйе н сверх звуковые,. сопровождаются высокими постоянными давлениями к звуковыми колеба- 16 ннями. Измерить нх в потоке невозможно сушествуюшнмн тензометрнческнмн устройствамн с датчиками давления, включаюшимн в себя корпус и силонзмерительный тензометрнческнй датчик давлення, снабжен- 0 ный с двух сторон снлопередаюшнмн штокамн (1).

Известны устройства для измерении переменных звуковых давлений, включаюшие снлоизмернтельный пьезоэлектрический дат- 25 чнк, снабженный с двух сторон снлопереданещнмн штоками (2).

Недостатком устройств является навоз можность измерения как постоянных, так н звуковых давлений в открытом газовом по= токе, в честности при открытом фонтаннровании газовых скважин.

Белью изобретения является разработка устройства для нзмерення давлений в газовом потоке открыто фонтанируюшнх скважин.

Йоставпенная цепь достигается тем, что корпус выполнен обтекаемой замкнутой формы, внутрн которого в лобовой части закреплены меридианно расположенные ры-. чагн,вэаимодействуюшне на одной половине кор пусе с одним штоком, а на другой-со вторым штоком.

На фиг. 1 показан обший вид устройства в сечения; на фнг. 2 - сечение А-A фиг. 1; на фнг. Э - установка устройства в газовом фонтане.

Устройство состоит из аластичного корпуса 1 каплевианой формы, в лобовой части которого герметично установлен рым606i1B болт 2, снабженный внутри корпуса 1 зам-. кнутым устройством 3, на котором на копьце 4 зафиксированы tм,еридианные упругие эпементы О, . снабженные радиальными упорами 6, которые на поповине окруж- 5 ности закреплены на одном иэ сипопередаюших штОкОВ 7, и на другОй ПОПОВине - на другом. Между сипопередаюшими штоками 7 установлен сипоиэмеритепьиый датчик давления 8, например, тенэодатчик О ипи пьезоэпектрический, что опредепаетси наэ начением устройства - дпа измерения давпения и скорости ипи вибрации и шума. Датчик давпения снабжен эпектродными ппастинами 9 и эпектропроводами 1Î. t5

Ввод устройств| В газовый фонтан может

| осушестВпятьса с цомошыо троса 11 наведением его на устье фонтанирующей скважины 12. Корпус 1 изготавпивается соединением двух поповин по сечению А;А путем, д> вупканиэации поспе сборки его внутренних эпе ментов, Устройство работает спедуюшим образом .

Например, с помощью троса 11, на котором за рым-боит 2 зафиксирован . корпус 1 усе М ройства, ОВО наВОдится на устье фонтаниру- юшей газовой скважины 12. Выходящий газовый поток ориейтирует корпус 1 устройства по направпению своего движения, оказывает динамическое давпение на его побоВУЮ ЧВСТЬ И СТВТИЧЕСКОЕ » «R& ХВОСТОВУЮ

Оба давления сжимают меридианные упругие эпементы 5, те по радиальным упорам 6 передают сину давпений на штоки 7, где онй суммируютса и передаются на датчик 8. З5

При Выпопненин сипоизмеритепьного дат-, чика 8 в виде тензометрического датчика сопротивпения поспедний деформиру ется и ,изменяет свое сопротивление, которое эамеряется Внешним прибором через эпектропро вод 10. Изменение сопротивления происходит пропорционально скорости газового потока.

При выпопнении же датчика 8 в Виде пьезоэлектрического поспедний, воспринимай высокочастотные копебаниа газового потока, соответственно генерирует ЗДС, которая может быть записана Внешним самопишущим прибором иди принята на осциппограмму. Так измеряется звуковая мощность потока.

Предложенное устройство позволяет изме рать параметры газового потока непосредственно в устье скважин. Это существенно повышает безопасность работ по пиквидации газовых фонтанов.

Фор му па изобретения

Устройство дпя измерения давпения, содержащее корпус, силоизмеритепьный датчик, снабженный с двух сторон сиповоспринимаюшими штоками, о т п и ч а ю ш е ес я тем, что с цепью измерения давпения внутри открытого газового фонтана, корпус

Выпопнен обтекаемой замкнутой формы, внутри которого в побовой части закрецпены меридианно распопоженные рычаги, взаимодействующие наоднойпоповине корпуса содним штоком, а на другой со вторым штоком.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР М 502247, кп. Q 01 4 1/22, 1876.

2. Патент ФРГ И 235032, an. 42 к 18, 1 974.
