Способ определения конвективного ускорения в открытых каналах

Способ определения конвективного ускорения в открытых каналах

Иллюстрации

Показать все

Реферат

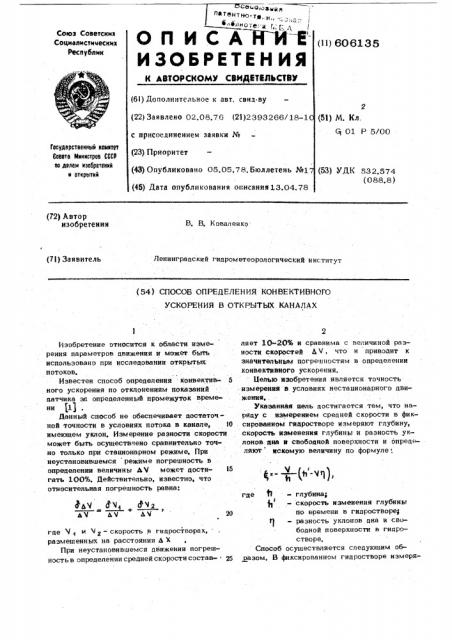

О П И С А Й И Е .

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистических

Республик (11) 606135 (61) Дополнительное к авт. свил-ву (22) Заявлено 02.08.76 (21)2393266/18-1 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.05.78. Бюллетень ¹I, (45) Дата опубликования описания13.04.78 (51) М. Кл.

Gj 01 Р 5/00

Государственный ионитет

Совета Министров СССР оо делам изобретений и отиро1тий (53) УДК 532.574 (088.8) (72) Автор изобретения

В, В. Коваленко

Ленинградский гидрометеорологический институт (7! ) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОН ВЕКТИВНОГО

УСКОРЕНИЯ В ОТКРЫТЫХ КАНАЛАХ

fhV о М д Ч2 у ьМ дч а.ч

Изобретение относится к области измерения параметров цвижения и может быть использовано при исследовании открытых потоков.

Известен способ определения конвектив- 5 ного ускорения по отклонениям показаний датчика за определенный промежуток времени (lj .

Данный способ не обеспечивает достаточной точности в условиях потока в канале, Ю имеющем уклон, Измерение разности скорости может быть осуществлено сравнительно точно только при стационарном режиме, При неустановившемся режиме погрешность в определении величины АМ может цости- I5 гать 100%. Действительно, известно, что относительная погрешность равна: гце М < и а — скорость в гицростворах, размещенных на расстоянии Ь Х

При неустановившемся движении погрешность в определении средней скорости состав- я5 ляет l0-20% и сравнима с величиной разности скоростей Ь V, что и приводит к значительным погрешностям в определении конвективиого ускорения, Целью изобретения является точность измерения в условиях нестационарного движения, .

Указанная цель достигается тем, что наряду с измерением cpeo,íeé скорости в фиксированном гидростворе измеряют глубину, скорость изменения глубины и разность уклонов am и свободной поверхности и определяют искомую величину по формуле; где тт» глубина;

- скорость изменения глубины по времени в гидростворез т) « разность уклонов дна и свободной поверхности и гидростворе.

Способ осуществляется следующим образом. В фиксированном гидростворе измеря1

6061 35

- +(> -чч), Составитечь В. Назарова

Редактор Н, Ахмедова Техред Э, Чубчик

Коррекгор Н, Ковалева

Заказ 2411/34 Тираж 1112 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5. филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ют среднюю в сечении скорость с помошью малоинерционного прибора (например, гидроакустического) и глубину потока, а также скорость изменения глубины с помошью уровнемера, на выходе которого установлено g дифференцируюшее устройство. В этом же гидростворе определяют разность уклонов дна и свободной поверхности с помошью уклономера, выполненного в вице дифманометра. Измеренные величины подставляют в: указанное выше соотношение и определяют искомую величину, Формула изобретения

Способ определения конвективного ускорения в открытых каналах путем измерения средней по сечению скорости, о т л и ч аю ш и и с я тем, что, с целью повышения

-точности измерения в условиях нестационарного потока, дополнительно измеряют глу4 бину, скорость изменения глубины во времени> разность уклонов дна и свободной поверхности потока в гидростворе и определяют искомую величину по формуле; где — конвективное ускорение / - средняя по сечению скорость

Ф вЂ” глубина;

> — скорость изменения глубины по времени в гидростворе; l — разность уклонов дна и свободной поверхности в гидростворе. °

Источники информации, принятые во внимание при экспертизе:

i, Шапов Н. М, Гидрометрия гидротехнических сооружений и гидромашин, Госэнергоиздат 1957, с. 60.

2. Труды ГГИ, вып, 161, 1968> с, 46,
