Реферат



Класс 42h, 23„ № 60621

СССР

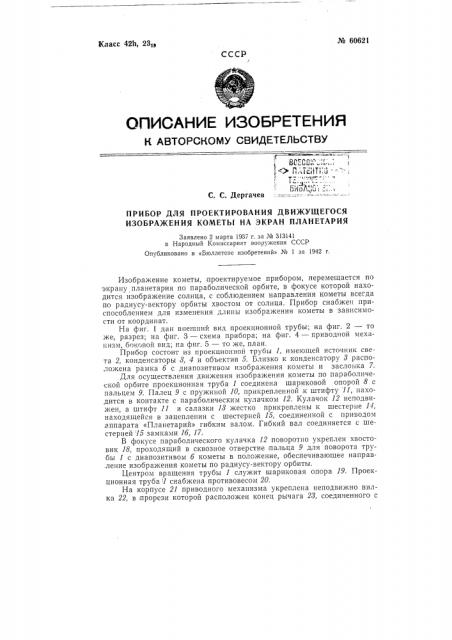

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. С. Дергачев

ПРИБОР ДЛЯ ПРОЕКТИРОВАНИЯ ДВИЖУЩЕГОСЯ

ИЗОБРАЖЕНИЯ КОМЕТЪ| НА ЭКРАН ПЛАНЕТАРИЯ

Заявлено 2 марта 1937 r. за № 313141 в Народный Комиссариат вооружения СССР

Опубликовано в «Бюллетене изобретений» № 1 за 1942 г.

Изображение кометы, проектируемое прибором, перемещается по экрану планетария по параболической орбите, в фокусе которой находится изображение солнца, с соблюдением направления кометы всегда по радиусу-вектору орбиты хвостом от солнца. Прибор снаожеп приспособлением для изменения длины изображения кометы в зависимости от координат.

На фиг. 1 дан внешний вид проекционной трубы; на фиг. 2 — то же, разрез; на фиг. 3 — схема прибора; на фиг. 4 — приводной механизм, боковой вид; на фиг 5 — то же, план.

Прибор состоит из проекционной трубы 1, имеющей источник света 2, конденсаторы 8, 4 и объектив 5. Близко к конденсатору 8 расположена рамка б с диапозитивом изображения кометы и заслонка 7.

Для осуществления движения изображения кометы по параболической орбите проекционная труба 1 соединена шариковой опорой 8 с пальцем 9. Палец 9 с пружиной 10, прикрепленной к штифту 11, находится в контакте с параболическим кулачком 12. Кулачок 12 неподвижен, а штифт 11 и салазки 18 жестко прикреплены к шестерне 14, находящейся в зацеплении с шестерней 15, соединенной с приводом аппарата «Планетарий» гибким валом. Гибкий вал соединяется с шестерней 15 замками 1б, 17.

В фокусе параболического кулачка 12 поворотно укреплен хвостовик 18, проходящий в сквозное отверстие пальца 9 для поворота трубы 1 с диапозитивом б кометы в положение, обеспечивающее направ.ление изображения кометы по радиусу-вектору орбиты.

Центром вращения трубы 1 служит шариковая опора 19. Проекционная труба 1 снабжена противовесом 20.

На корпусе 21 приводного механизма укреплена неподвижно вилка 22, в прорези которой расположен конец рычага 28, соединенного с № 60621 шиной 24 и .поводковым кольцом 25. Поводковое кольцо 25 через рычаги 2б и 27 соединено с заслонкой 7.

При вращении гибким валом шестерен 14 и 15 салазки 18 обводят конец пальца 9 по параболическому кулачку 12; при этом проектируемое трубой изображение также проходит по параболе.

При обводе пальца 9 по кулачку 12 хвостовик 18 поворачивает вместе с пальцем 9 проекционную трубу 1, при этом изображение кометы на диапозитиве б, параллельно расположенное хвостовику 18, всегда будет направлено по радиусу-вектору орбиты.

При отклонении и повороте трубы 1 рычаг 28 поворачивает поводковое кольцо 25 и рычаги 2б и 27, взаимодействующие с заслонкой 7 и рамкой б с диапозитивом. Поворотом кольца 25 изменяется положение диапозитива с изображением кометы по отношению к оптической оси проектора и величина проектируемой части диапозитива вследствие изменения, положения заслонки 7. При этом на экран планетария проектируется изображение кометы различной длины.

Предмет изобретения

1. Прибор для проектирования движущегося изображения кометы на экран планетария с применением проекционной трубы и диапозитива с изображением кометы, отличающийся,применением кулачка, профиль которого подобран так, что при обводе его пальцем, сочлененным с проекционной трубой, траектория видимого на экране движения кометы соответствует ее параболическому движению в пространстве.

2. В приборе по п. 1 применение направляющего хвостовика, поворотно укрепленного в фокусе кулачка и входящего в сквозное отверстие пальца, с целью обеспечить направление хвоста кометы всегда по радиусу-вектору траектории его движения.

3. В приборе по пп. 1 и 2 применение поворотного кольца и рычагов, из которых один входит концом в прорезь вилки, удерживающей его во время поворотов проекционной трубы прибора, с целью изменения наклона диапозитива с изображением кометы по отношению к оптической оси проектора.
