Реферат



втсГ "ny ж-;. .;

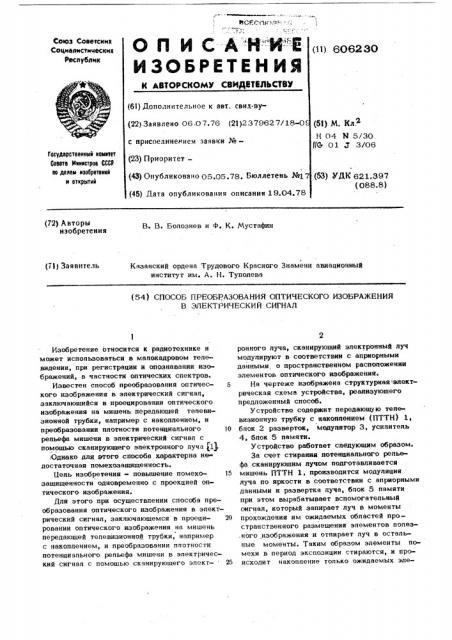

О П И C А Н И-"-"Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (11) 6062 ЗО

К АВТОРСКОМУ СВИДИТВЛЬСТВУ (61) Дополнительное к авт. свнд-ву(22) Заявлено 06.07.76 (21)2379627/18-0 с присоединением заявки №(23) Приоритет(43) Опубликовано 05.05.78. Бюллетень №1 (45) Дата опубликования описания 19.04.78 (ЬЦ М. Кл, Н 04 N 5/30

t$0 1 J 3/06

Государственный компот

Совета 1йнннстров СССР оо делам нзобрвтвннй н открытнй (53) УДК 621.397 (088.8) (72} Авторы изобретения

В. В. Болознев и Ф. К. Мустафин

Казанский ордена Трудового Красного Знамени авиационный институт им. А, H. Туполева (71) Заявитель (54) СПОСОБ ПРЕОБРАЗОВАНИЯ ОПТИЧЕСКОГО ИЗОБРАЖЕНИЯ

В ЭЛЕКТРИЧЕСКИЙ СИГНАЛ

Изобретение относится к радиотехнике и может использоваться в малокадровом телевидении, при регистрации и опознавании изображений, в частности оптических спектров.

Известен способ преобразования оптического иэображения в электрический сигнал, заключающийся в проецировании оптического изображения на мишень передающей телевизионной трубки, например с накоплением, и преобразовании плотности потенциального рельефа мишени в электрический сигнал с помощью сканирующего электронного луча (1

:Однако для этого способа характерна недостаточная помехозащищенность, Цель изобретения - повышение помехо- 15 защищенности одновременно с проекцией оптического изображения.

Для этого при осуществлении способа преобразования оптического иэображения в электрический сигнал, заключающемся в проецн- 20 ровании оптического иэображения на мишень передающей телевизионной трубки, например с накоплением, и преобразовании плотности потенциального рельефа мишени в электрический сигнал с помощью сканирующего элект- 25 ронного луча, сканирующий электронный луч модулируют в соответствии с априорными данными, о пространственном расположении элементов оптического изображения.

На чертеже изображена структурная электрическая схема устройства, реализующего предложенный способ.

Устройство содержит передающую телевизионную трубку с накоплением (ПТТН) 1, блок 2 раэверток, модулятор 3, усилитель

4, блок 5 памяти.

Устройство работает следующим образом.

За счет стирания потенциального рельефа сканирующим лучом жодготавливается мишень ПТТН 1, производится модуляция пуча по яркости в соответствии с априорными данными и развертка луча, блок 5 памяти при этом вырабатывает вспомогательный сигнал, который запирает луч в моменты прохождения им ожидаемых областей пространственного размещения элементов полез.ного изображения и отпирает луч s остальные моменты. Таким образом элементы помехи в период экспозиции стираются, и происходит накопление только ожидаемых эле606230

Составитель Р. Серова

Редактор И. Марховская Техред Е, Давидович Корректор С. Патрушева

Заказ 2418/37 Тираж 805 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, -35, Раушская наб., д. 4/5

Филиал ППП"Патент, r. Ужгород, ул. Проектная, 4 ментов полезного изображения. 3 ятем и роисходит считывание и усиление сигналя.

Формула изобретения

Способ преобразования оптического иэображения в эпектрический сигнал, заключающийся в проецировании оптического изображения на мишень передающей телевизионной трубки, например с накоплением, н преобразовании плотности потенциального р ф мишени в электрический сигнал с помощью сканирующего электронного луча, о т л ич я к шийся тем, что, с целью повышения no".åõîçìöèøåííîñòè одновременно с проекцией оптического иэображения, сканирующий электронный луч модулируют в соотве ствии с априорными данными о пространственном расположении элементов оптического изображения.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР, Ие 344287, кл. G- 01 ДЗ/06, 1971 °
