Реферат

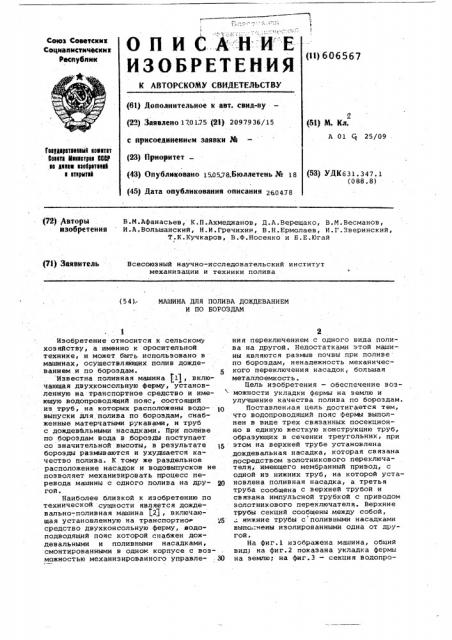

О П И СА-Н"И Е

ИЗОБРЕТЕНИЯ

Союз Советсиня

Соцнаинстнчйсинк

Распубини (Щ 606567

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) дополнительное к авт. свид-ву

2 (51) М. Кл. (22) Заявлено 1701.75 (21) 2097936/15

А 01 Ст 25/09

С ПрИСОЕдИИЕНИеМ ЗаяВКИ J4

Гвврдврвтввввме ввявтвт йвввтв Мввветрвв CN вв двввя вввврвтвввв в втвритвв (23) Пвтиоиитет (43) Опубликовано 150578.6толлетень № 18 (53) УДК631. 347. 1 (088. 8) (45) Дата опубликования описания 280478 (72) вторы В.м.Афанасьев, к.п.Ахмеджанов, Д.A.Âåðåùàêî, В.м.Весманов, ИЗОб )ЕТЕИИЯ И.A.Âîëüøàíñêèé, Н.И.Гречихин, В.Н.Ермолаев, H.Ã.Çâåðèíñêèé, Т.К.Кучкаров, В.Ф.Носенко и Б.Е.Югай (7Ц Заявитель

Всесоюзный научно-исследовательский институт механизации и техники полива (54) МАШИНА ДЛЯ ПОЛИВА ДОЖДЕВАНИЕМ

И ПО БОРОЗДАМ

Изобретение относится к сельскому хозяйству, а именно к оросительной технике, и может быть использовано в машинах, осуществляющих полив дождеванием и по бороздам. 5 Известна поливная машина (1), включающая двухконсольную ферму, установленную на транспортное средство и имеющую водопроводящий пояс, состоящий из труб, на которых расположены водо- 10 выпуски для полива по бороздам, снабженные матерчатыми рукавами, и труб с дождевальными насадками. При поливе по бороздам вода в .борозды поступает со значительной высоты, в результате )5 борозды размываются и ухудшается качество полива. К тому же раздельное расположение насадок и водовыпусков не позволяет механизировать процесс перевода машины с одного полива на дру- я0 гой.

Наиболее .близкой к изобретению по технической сущности является дождевально-поливная машина 21, включающая установленную на транспортноо 25 средство двухконсольную ферму, водоподводящий пояс которой снабжен дождевальными и поливными насадками, смонтированными в одном корпусе с возможностью механизированного управле- 30

2 ния переключением с одного вида полива на другой. Недостатками этой машины являются размыв почвы при поливе по бороздам, ненадежность механического переключения насадок, большая металлоемкость.

Цель изобретения — обеспечение возможности укладки фермы на землю и улучшение качества полива по бороздам.

Поставленная цель достигается тем, что водопроводящий пояс фермы выполнен в виде трех связанных посекционно в единую жесткую конструкцию труб, образующих в сечении треугольник. при этом на верхней трубе установлена дождевальная насадка, которая связана посредством золотникового переключателя, имеющего мембранный привод, с одной из нижних труб, на которой установлена поливная насадка, а третья труба сообщена с верхней трубой и связана импульсной трубкой с приводом эолотникового переключателя. Верхние трубы секций сообщены между собой, нижние трубы с поливными насадками выпо ;иены изолированными одна от другой.

На фиг.l изображена машина, общий вид; на фиг.2 показана укладка фермы на землю; на фиг.3 — секция водопро606567

Формула изобретения водящего пояса; на фиг.4 — звено фермы, поперечный разрез; на фиг.5 — водопроводящий пояс с мембранным приводом, поперечный разрез; на фиг.б— регулятор расхода воды в разрезе; на фиг.7 — механизм подъема и опускания ферулы; на фиг.8 — водоподводящий узел с водопроводящим поясом.

Машина для полива дождеванием и по бороздам включает транспортное средство 1 с насосом 2 и с всасывающей линией 3, на котором укреплена двухконсольная ферма 4 с водоподводящим узлом 5, поворотным коромыслом 6 и водопроводящим поясом 7. Поворотное . коромысло с водопроводящим поясам 15 при помощи шарнира 8 закреплено на водоподводящем узле.

В центральной части фермы установлен механизм 9 подъема и опускания консолей, который включает канат 10, 20 гидроцилиндр 11, упор 12, закрепленный на штоке гидроцилиндра, и блоки

13, на которые опирается канат, жест. ко закрепленный на раскосах 14.

Консоли фермы состоят из отдельных 28 секций 15. Каждая секция фермы содержит магистральную водопроводящую трубу 16, трубу 17 для полива по бороздам и трубу 18, по которой осуществляется управление из кабины транспорт-30 ного средства. Трубы в сечении являются вершинами треугольника и угольниками 19-21 связаны в единую жесткую конструкцию. Так как трубы расположены на малом расстоянии друг от друга, водопроводящий пояс имеет определенную гибкость.

На каждой секции магистральной трубы 16 установлен золотниковый переключатель 22 с мембранным приводом

ЛО

23, воспринимающим давление воды через мембрану 24. Подмембранная полость

25 привода посредством импульсной трубки 26 соединена с трубой 18, а труба 17 при помощи патрубка 27 — с золотниковым переключателем 22. Магистральная труба 16 соединена с такими же трубами других секций, а труба 17 для полива по бороздам изолирована от поливных труб других секций.

Управление мембранным приводом осу- 50 ществляется по трубе 18, соединенной с аналогичными трубами других секций.

С другой стороны мембранного привода закреплена труба 28 с дождевальными насадками 29.

Для равномерного расхода воды Мо ливными насадками 30, расположенными на трубе 17, каждая секция этой трубы снабжена регулятором 31 расхода воды.

На секциях магистральной трубы 16 сверху жестко закреплены по два штыря

32 с трубами 33, соединенными штангой

34, которйе связаны тросовой системой 35 и растяжками 36.

Работа машины, осуществляется сле(5 дующим образом.

При орошении методом полива по бороздам шток гидроцилиндра 11 перемещают вверх, тем самым Распуская канат

10. Консоли опускают,, а водопроводящий пояс укладывают на землю. КоНсоли в это время изменяют свою форму, а водопроводящий пояс за счет нежесткости фермы и собственной гибкости копирует рельеф..почвы. Далее производят забор воды через всасывающую линию 3 насосом 2. В это время золотник 22 под действием пружины перекрывает отверстие в трубе 28, Вода через водоподводящий узел 5 поступает в магистральную трубу 16, потом поток проходит в открытое отверстие золотникового переключателя и после этого через патрубок 27 попадает в трубу 17 к поливным насадкам 30, при помощи которых производится орошение.

При орошении методом дождевания включают подачу воды в трубу 18, из которой она проходит в подмембранную полость 25 по импульсной трубке 26.

Под давлением воды мембрана 24, преодолевая сопротивление пружины, перемещает золотник 22 в правое положение, тем самым открывает отверстие в трубе

28 и закрывает отверстие золотникового переключателя. Поток воды из магистральной трубы 16 проходит по трубе 28 к дождевальным насадкам 29, при помощи которых .производится орошение.

В связи с тем, что верхний пояс фермы представляет собой тросовую систему, а растяжки выполнены гибкими, металлоемкость фермы снижена до 1,5 т, тогда как у известных машин составляет 3 т.

Кроме того, для полива по бороздам водопроводящую магистраль укладывают на почву, это позволяет ликвидировать поливные шланги и производить полив более эффективно по сравнению с прототипам.

1. Машина для полива дождеванием и по бороздам, включающая установленную на транспортное средство двухконсольную ферму с водопроводящим поясом, на котором расположены дождевальные и поливные насадки, о т л и ч а ю— щ а я с я тем, что, с целью обеспечения возможности укладки фермы на землю и улучшения качества полива по бороздам, водопроводящий пояс выполнен в виде трех связанных посекционно в единую жесткую конструкцию труб, образующих в сечении треугольник, при этом на верхней трубе установлена дождевальная насадка, которая связана посредством золотникового переключателя, имеющего мембранный привод„ с одной из нижних труб, на которой уста6.0656 7

ФИ 2 новлена поливная насадка, а третья труба сообщена с верхней трубой и связана импульсной трубкой с приводом зо-. лотникового переключателя.

2..Машина по п.1, о т л и ч .а ющ,а я с я тем, что верхние трубы секций водопроводящего пояса сообщены между собой, а трубы с поливными насадками выполйены изолированными.

Источники информации, принятые во внимание при зкспертизе:

Авторское свидетельство СССР

Р 98769, кл. A 01 Cz 25/09, 1952.

2. Авторское свидетельство СССР

У 254934, кл. A 01 Cj 25/00, 1964.
