Реферат

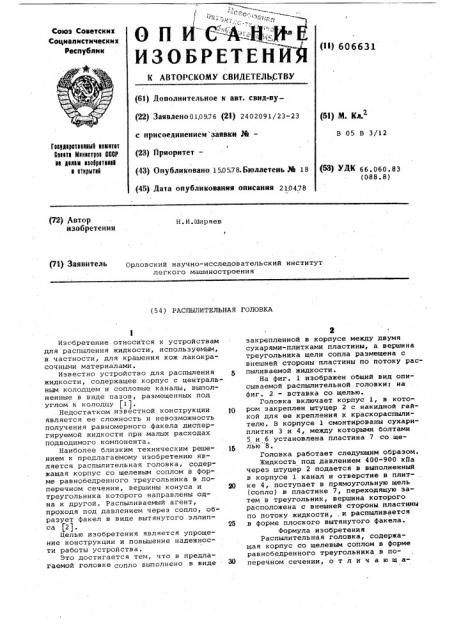

ОПЙС

ИЗОБРЕТЕНИЙ

Союз Советскнк

Социалистических

Респубпнк (11) 606631

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 0.1,0976 (21} 2402091/23-23 с присое)нинением заявки,%в (51) М. Кл.

В 05 В 3/12

Гавр)таратнвииий накатит

Ванвта Мнннатран СОСР на данаи нааарвтвиий и атнрытий (23) Приоритет— (43) Опубликовано 150578. Бноллетень йи 18 (53) УДК 66.060.83 (088.8) (45) Дата опубликования описания 2104.78

P2) Двтор изобретения

Н.И.Ширяев

p1) аяинтЕЛЬ Орловский научно-исследовательский институт легкого машиностроения (54) РАСПЫЛИ1ЕЛЬНАЯ ГОЛОВКА

15

Изобретение относится к устройствам для распыления жидкости, используемым, в частности, для крашения кож лакокрасочными материалами.

Известно устройство для распыления жидкости, содержащее корпус с центральным колодцем и сопловые каналы, выполненные в виде пазов, размещенных под углом к колодцу (1). . Недостатком известной конструкции является ее сложность и невозможность получения равномерного факела диспергируемой жидкости при малых расходах подводимого компонента, Наиболее близким техническим решением к предлагаемому изобретению является распылительная головка, содержащая корпус со щелевым соплом в форме равнобедренного треугольника в поперечном сечении, вершины конуса и треугольника которого направлены одна к другой. Распыливаемый агент, проходя под давлением через сопло, образует факел в виде вытянутого эллипса (21.

Целью изобретения является упрощение конструкции и повышение надежности работы устройства.

Это достигается тем, что в предлагаемой головке сопло выполнено в виде закрепленной в корпусе между двумя сухарями-плитками пластины, а вершина треугольника щели сопла размещена с внешней стороны пластины по потоку распыливаемой жидкости.

На фиг. 1 изображен общий вид описываемой распылительной головкит на фиг. 2 - вставка со щелью.

Головка включает корпус 1, в котором закреплен штуцер 2 с накидной гайкой для ее крепления к краскораспылителю. В корпусе 1 смонтированы сухариплитки 3 и 4, между которыми болтами

5 и 6 установлена пластина 7 со щелью 8.

Головка работает следующим образом.

Жидкость под давлением 400-900 кПа через штуцер 2 подается в выполненный в корпусе 1 канал и отверстие в плитке 4, поступает в прямоугольную щель (сопло) в пластине 7, переходящую затем в треугольник, вершина которого расположена с внешней стороны пластины по потоку жидкости,, и распыливается в форме плоского вытянутого факела.

Формула изобретения

Распылительная головка, содержащая корпус со щелевым соплом в форме равнобедренного треугольника в поперечном сечении, о т л и ч а ю щ а606631

ФЬг. t

Составитель Д.Паши

ТехРед З.Фанта КоРРектор C. Патрушева

Редактор Л.Батанова

Заказ 2487/4 Тираж 905 Подписное, ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 я с я тем, что, с целью упрощения конструкции и повышения надежности работы, сопло выполнено в виде закрепленной в корпусе между двумя сухарями-плитками пластины, а вершина треугольника;щели сопла размещена с внешней стороны пластины по потоку распыливаемой жидкости.

Источники информации, принятые во, внимание при экспертизе:

1. Патент Англии 9 1347628,, кл, В 7 Cr, 1960.

2. Авторское свидетельство СССР

9 147488, кл. В 05 B 1/06, 1960.
