Класс 52а, 52„

СССР

М 60665

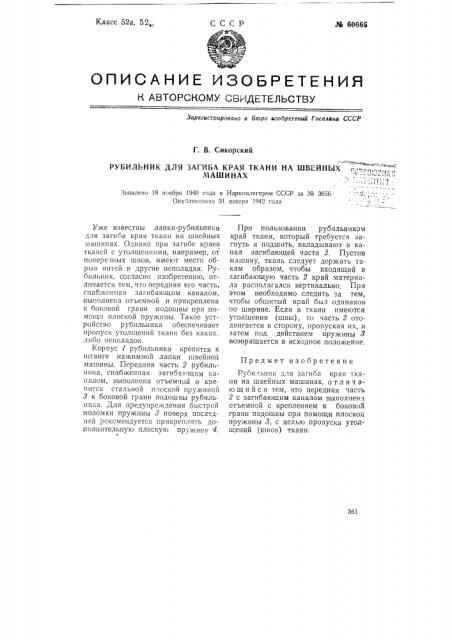

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений Госаяана СССР

Г. В. Сикорский шааЙных t)(, :3РУБИЛЬНИК ДЛЯ ЗАГИБА КРАЯ ТКАНИ НА

МАШИНАХ

Заявлено 18 ноября 1940 года в Наркомлегпром СССР за № 3656

Опубляковано 31 января 1942 года

Предмет изобретения

361

Уже известны лапки-рубильники для загиба края ткани на швейных машинах. Однако при загибе краев тканей с утолщениями, например, от поперешых швов, имеют место обрыв нитей и другие неполадки. Рубильник, согласно изобретению, отличается тем, что передняя его часть, снабженная загибающим каналом, выполнена отьемной и прикреплена к боковой грани подошвы при помощи плоской пружины. Такое устройство рубильника обеспечивает пропуск утолщений ткани без каких либо неполадок.

Корпус 1 рубильника крепится к штанге нажимной лапки швейной машины. Передняя часть 2 рубильника, снабженная загибающим каналом, выполнена отъемной и крепится стальной плоской пружиной

3 к боковой грани подошвы рубильника. Для предупреждения быстрой поломки пружины 8 ппооввеерх последней рекомендуется прикреплять дополнительную плоскую пружину 4.

При пользовании руоильником край ткани, который требуется загнуть и подшить, вкладывают в канал загибающей части 2, Пустив машину, ткань следует держать таким образом, чтобы входящий в загибающую часть 2 край материала располагался вертикально. Прн этом необходимо следить за тем, чтобы обшитый край был одинаков по ширине. Если в ткани имеются утолщения (швы), то часть 2 отодвигается в сторону, пропуская их, и затем под действием пружины 8 возвр аща ется в исходное положен не.

Рубильник для загиба края ткани на швейных машинах, о т л и ч аю шийся тем, что передняя часть

2 с загибающим каналом выполнена отъемной с креплением к боковой грани подошвы при помощи плоской пружины 8, с целью пропуска утолщений (швов) ткани.
