Сердечник для образования пустот в железобетонных изделиях

Сердечник для образования пустот в железобетонных изделиях

Иллюстрации

Показать все

Реферат

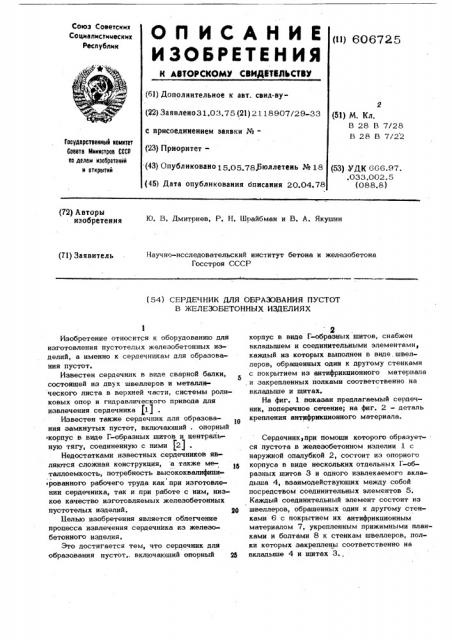

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ

Сомэ Советсммх

Соцмалмстмческмх

Реслублмк (11} 606725 (6l) Дополнительное к авт. свид-ву(22) Заявлено31.03.75 (21) 2118907/29-33 (51) М. Кл.

В 28 В 7/28

В 28 В 7/22 с присоединением заявки №вЂ”

Государстоеикый комитет

Сооета Миннстраа СССР по делам изобретений и открытий (23) Приоритет(43) Опубликовано 15,05.78фюллетень № 18 (45) Дата опубликования бписания 20.04.78 (53) УДК 666.97..033.002. 5 (088.8) (72) Авторы изобретения

Ю. В. Дмитриев, Р. Н. Шрайбман и В. А. Якушин

Научно-исследовательский институт бетона и железобетона

Госстроя СССР (71) Заявитель (54) СЕРДЕЧНИК ДЛЯ ОБРАЗОВАНИЯ ПУСТОТ

В ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЯХ

Изобретение относится к оборудованию для изготовления пустотелых железобетонных изделий, а именно к сердечникам для образования пустот.

Известен сердечник в виде сварной балки, состоящей из двух швеллеров и металлического листа в верхней части, системы роликовых опор и гидравлического привода для извлечения сердечника (1)

Известен также сердечник для образования замкнутых пустот, включающий . опорный корпус в виде Г-образных щитов и центральную тягу, соединенную с ними (2) .

Недостатками известных сердечников являются сложная конструкция, а также металлоемкость, потребность высококвалифици1 рованного рабочего труда как при изготовлении сердечника, так и при работе с ним, низкое качество изготовляемых железобетонных пустотелых изделий, 20

Белью изобретения является облегчение процесса извлечения сердечника из железобетонного изделия.

Это достигается тем, что сердечник для образования пустот,, включающий опорный Я корпус в виде Г-образных шитов, снабжен вкладышем и соединительными элементами, каждый из которых выполнен в виде. швеллеров, обращенных один к другому стенками с покрытием из антифрикционного материала, и закрепленных полками соответственно на вкладыше и щитах.

На фиг. 1 показан предлагаемый сердечник, поперечное сечение; на фиг. 2 — деталь крепления аитифрикционного материала.

Сердечник,при помощи которого образуется пустота в железобетонном изделии 1 с наружной опалубкой 2, состоит из опорного корпуса в виде нескольких отдельных Г-образных шитов 3 и одного извлекаемого вкладыша 4, взаимодействующих между собой посредством соединительных элементов 5.

Каждый соединительный элемент состоит из швеллеров, обращенных один к другому стенками 6 с покрытием их антифрикционным материалом 7, укрепленным прижимными планками и болтами 8 к стенкам швеллеров, полки которых закреплены соответственно на вкладыше 4 и шитах 3., 606725

Работа сердечника заключается в следующем.

На свежеотформованную бетонную смесь нижней полки пустотелого иэделия устанавливают опорный корпус в виде Г-образных щитов в следующей последовательности: сначала нижние щиты, затем вкладыш и верхние киты. Затем производят бетонирование ребер и верхней полки изделия. После достижения бетоном изделия требуемой прочности сердечник извлекают в такой последовательности: сначала извлекают вкладыш, а затем верхние и нижние Г-образные щиты., Предлагаемое изобретение позволяет мак- симально упростить механизм сердечника и тем самым облегчить процесс распалубки изделия, сохраняя изделие высокого качества, обесиечивает снижение расходов на содержание сердечника, исключает потребность о в рабочем труде высокой квалификации.

Фop мула изобретения

Сердечник для образования пустот в железобетонных изделиях, включающий опорный корпус в виде Г-образных щитов, о т л ичающийся тем,что,сцельюоблегчения процесса извлечения сердечника, он снабжен вкладышем и соединительными элементами, каждый из которых выполнен в виде швеллеров, обращенных один к другому стенками с покрытием из антифрикционного материала и закрепленных полками соответственно на вкладыше и щитах, Источники информации, принятые цо внимание при экспертизе:

1. Дмитриев Ю. В, Формы для изготовления крупноразмерных пустотелых конструкций. Сборник трудов НИИЖБ "Стальные формы для сборного железобетона, 1966, с. 123-124.

2.-Авторское свидетельство % 292785, кл. В 28 В 7/22, 1968.

-4

Фиг.2 (оставитель А. Тупиков
