Реферат

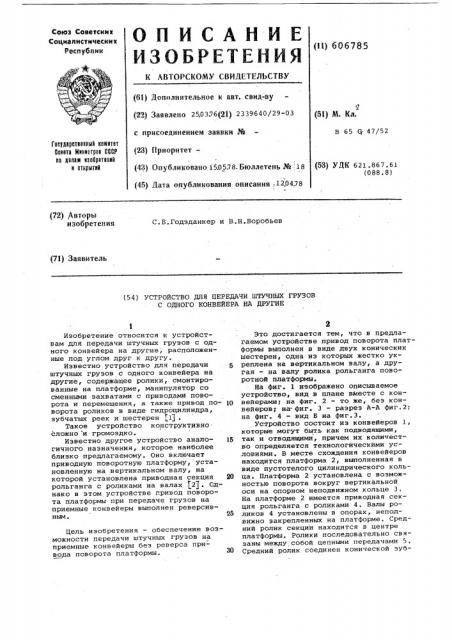

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Соцналнстнческнм

Республик (11) 606785 (61) Дополнительное к авт. свид-ву (2о) Заявлено 2503.76(31) 2339640/29-03

2 (51) M. Кл. с присое)1инеииева заявки №

В 65 g 47/52

Гаардаратвваиыд иамитвт

Саватв Миииатрав СССР иа делам ивабрвтааий и атирмтий (23) Приоритет— (43) Опубликовано 150578.Бюллетень № 18 (53) УДК 621.867.61 (088. 8) (45) Лата опубликования описания,,1204.78 (72} Авторы изобретения

С.Б.Годзданкер и В.Н.Воробьев (71) Заявитель (54) УСТРОЙСТВО. ДЛЯ ПЕРЕДАЧИ ШТУЧНЫХ ГРУЗОВ

С ОДНОГО КОНВЕЙЕРА HA ДРУГИЕ

Изобретение относится к устройствам для передачи штучных грузов с одного конвейера на другие, расположенные под углом друг к другу.

Известно устройство для передачи штучных грузов с одного конвейера на другие, содержащее ролики, смонтированные на платформе, манипулятор со сменными захватами с приводами поворота и перемещения, а также привод поворота роликов в виде гидроцилиндра, зубчатых реек и шестерен 1 .

Такое устройство конструктивно сложно и громоздко.

Известно другое устройство аналогичного назначения, которое наиболее близко предлагаемому. Оно включает приводную поворотную платформу, установленную на вертикальном валу, на которой установлена приводная секция рольганга с роликами на валах (2). Однако в этом устройстве привод поворота платформы при передаче грузов на приемные конвейеры выполнен реверсивным.

Цель изобретения — обеспечение возможности передачи штучных грузов на приемные конвейеры без реверса привода поворота платформы, 2

Это достигается тем, что в предлагаемом устройстве привод поворота платформы выполнен в виде двух конических шестерен, одна из которых жестко ук5 реплена на вертикальном валу, а другая - на валу ролика рольганга поворотной платформы.

На фиг. 1 изображено описываемое устройство, вид в плане вместе с конт0 вейерамит на фиг. 2 — то же, без конвейерова на- фиг ° 3 — разрез A-A фиг.2; на фиг. 4 — вид Б на фиг.3.

Устройство состоит из конвейеров 1, которые могут быть как подводящими, 15 так и отводящими, причем их количество определяется технологическими ус.ловиями. В месте схождения конвейеров находится платформа 2, выполненная в виде пустотелого цилиндрического коль20 ца. Платформа 2 установлена с воэможностью поворота вокруг вертикальной оси на опорном неподвижном кольце 3.

На платформе 2 имеется приводная секция рольганга с роликами 4. Валы ро25 ликов 4 установлены в опорах, непод.вижно закрепленных на платформе. Средний ролик секции находится в центре платформы. Ролики последовательно связаны между собой цепными передачами 5.

З0 Средний ролик соединен конической эуб606785 чатой передачей 6 со звездочкой 7, закрепленной на полом вертикальном валу 8. Одна из конических шестерен этой передачи жестко укреплена на вертикальном валу 8, а другая - на валу среднего ролика рольганга. Звеэ дочка 7 соединена с приводом вращения (не показан) . В частности, это может быть привод одного из конвейеров 1.

В устройстве имеется два тормоза. Тор- }О моз 9 установлен с воэможностью взаимодействия с платформой 2. Второй тормоз состоит из площадки 10 с фрикционной поверхностью, закрепленной на стержне 11, проходящем через полый !6 вертикальный вал 8. Нижний конец стерж- ня ll ñâîáîäíî опирается на подпятник 12, соединенный с приводом 13 его вертикального перемещения.

Устройство работает следующим образом.

Платформа 2 с роликами 4 в исходном положении установлена так, что ролики 4 параллельны роликам подводящего конвейера. При этом стержень 11 с площадкой 10 находится в нижнем положении (вал среднего ролика расторможен), а тормоз 9 фиксирует положение платформы 2 (платформа 2 заторможена) . От привода через звездочку 7„ вал 8, коническую зубчатую передачу 6 вращение передается валу среднего ролика, а от него цепными передачами 5 остальным роликам 4. Груз, транспортируемый по одному из конвейеров, перемещается на ролики 4. Тормоз 9 отключают, а привод 13 включают. Платформа 2 растормаживается, а вал среднего ролика 4 затормаживается поднявшейся вместе со с-.ержнем 11 площадкой

10. Вращение среднего (и других) роли- 40 ка прекращается. Но так как вал 8 продолжает вращаться приводом, то платформа 2 вместе с роликами 4 поворачивается вокруг своей вертикальной оси, ведомая конической зубчатой передачей 6 ° После разворота платформы 2 (вместе с расположенным на роликах 4 грузом) на необходимый угол, зависящий от расположения отводящего конвейера, отключают привод 13 и включают тормоз 9 ° Вал среднего ролика растормаживается, и ролики 4 вновь начинают вращаться вокруг своих осей, перемещая груз на отводящий конвейер

Платформа вместе с роликами 4 зафиксирована в это время тормозом 9, После окончания цикла путем переключения тормозов платформу разворачивают вновь в ее исходное положение, и цикл повторяется.

Формула изобретения

Устройство для передачи штучных грузов с одного конвейера на другие, расположенные под углом друг к другу, включающее приводную поворотную плат4 форму, установленную на вертикально валу, на которой установлена приводная секция рольганга с роликами на валах, оТ-л Н Ч а ю щ- e e с -я тем, что, с целью обеспечения возможности передачи штучных грузов на приемные конвейеры без реверса привода поворота платформы, привод поворота платформы выполнен в виде двух конических шестерен, одна иэ которых жестко укреплена на вертикальном валу а другая - на. валу ролика рольганга поворотной платформы.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Р 419452, кл. В 65 С7 47/54, 1972.

2. Авторское свидетельство СССР

Ф 212123, кл. В 65 (j 47/52, 1966.
