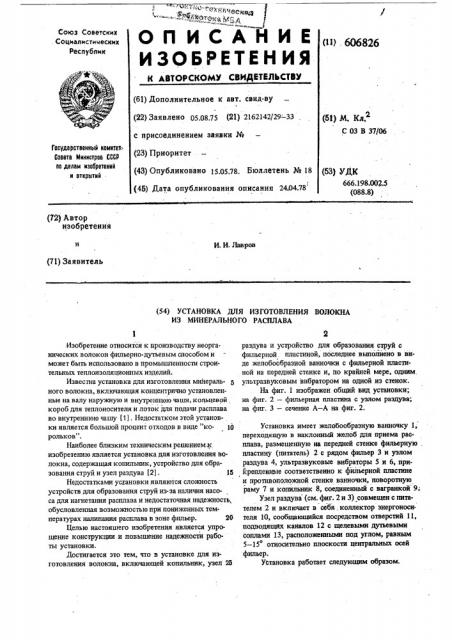

Союз Советских. Социалистических

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 606826

{61) Дополнительное к авт. свид-ву (22) Заявлено 05.08 75 (21) 2162142/29 — 33, с присоединением заявки № (23) Приоритет (43) Опубликовано 15.05.78. Бюллетень _#_e 18 (5}) М. Кл.

С 03 В 37/06

Государственный иомитео

Совета Министров СССР по делам изобретений и открытий (53) УДК

666.198.002.5 (088.8) (45) Дата опубликования описания 24.04.78 (72) Автор изобретения

И. И. Лавров (71) Заявитель (54) УСТАНОВКА ДЛЯ ИЗ ГОТОВЛ ЕНИЯ ВОЛОКНА

ИЗ МИНЕРАЛЬНОГО РАСПЛАВА

Изобретение относится к производству неорганических волокон фильерно-дутьевым способом и может быть использовано в промышленности строительных теплоизоляционных изделий.

Известна установка для изготовления минерального волокна, включающая концентрично установленные на валу наружную и внутрещтюю чаши, кольцевой короб для теплоносителя и лоток для подачи расплава во внутреннюю чашу {1). Недостатком этой установки является большой процент отходов в виде " корольков".

Наиболее близким техническим решением к изобретению является установка для изготовления волокна, содержащая копильник, устройство для образования струй и узел раздува (2) . 15

Недостатками установки являются сложность устройств для образования струй из-за наличия насоса для нагнетания расплава и недостаточная надежность, обусловленная возможностью при пониженных температурах налипания расплава в зоне фильер. 20

Целью настояшего изобретения является упрощение конструкции и повышение надежности работы установки.

Достигается это тем, что в установке для изготовления волокна, включающей копильник, узел 25 раздува и устройство для образования струй с фильерной пластиной, последнее выполнено в виде желобообразной ванночки с фильерной пластиной на передней стенке и, по крайней мере, одним ультразвуковым вибратором на одной иэ стенок.

На фиг. 1 изображен общий вид установки; на фиг. 2 — фильерная пластина с узлом раэдува; на фиг. 3 — сечение А — А на фиг. 2.

Установка имеет желобообраэную ванночку 1, переходящую в наклонный желоб для приема расплава, размещенную на передней стенке фильерную, пластину (питатель) 2 с рядом фильер 3 и узлом раздува 4, ультразвуковые вибраторы 5 и 6, прикреплевньте соответственно к фильерной пластине и противоположной стенке ванночки, поворотную раму 7 и копильник 8, соединенный с вагранкой 9.

Узел раздува (см. фиг. 2 и 3) совмещен с питателем 2 и включает в себя . коллектор энергоносителя 10, сообщающийся посредством отверстий 11, подводящих каналов 12 с щелевыми дутьевыми соплами 13, расположенными под углом, равным

5 — 15 относительно плоскости центральных осей фильер.

Установка работает следующим образом.

606826

Расплав поступает из вагранки 9 через копнльник 8 в желобообразную ванночку 1, на уровне днища которой размещены фильеры 3 питателя 2.

Ультразвуковой вибрацией, осуществляемой внбра торами 5 и 6, предотвращается налипанне расплава как в ванночке, так и в зоне фильер. Благодаря этому расплав свободно засасывается в фильеры эжекцией, создаваемой энергоносителем на противоположной стороне питателя. Продвижению расплава по фильерам способствует также ультразву- 10 ковой капиллярный эффект, возникающий в фильерах, служащих капиллярной системой, подверженной ультразвуковому воздействию. Выходящие иэ питателя струйки расплава раздуваются энергбносителем в волокна. 15

Установка позволит осуществлять на минераловатных заводах прогрессивный фильерно-дутьевой способ раздува расправа и увеличить коэффициент выхода волокна до 0,92 — 0,95 вместо 0,65 — 0,70 при применяемом в настоящее время центробежно- 20 дутьевом способе, что даст значительную зкономию в сырьевых материалах.

Формула изобретения

Установка для изготовления волокна из минерального расплава, включающая копильник, устройство для образования струй с фильерной пластиной иузелраздува, отличающаяся тем,что, с целью упрощения конструкции и повышения надежности работы за счет предотвращения налилания расплава в зоне филъер, устройство для образования струй выполнено в виде желобообразной ванночки с фильерной пластиной на передней стенке и, по крайней мере, одним ультразвуковым вибратором на одной иэ стенок.

Источники информации, принятые во внимали при экспертизе:

1. Авторское свидетельство СССР Р 345972, кл, С 03 В 37/04, 1969.

2. Авторское свидетельство СССР К 461910, кл. С 03 В 37/Об, 1967, 60б82б
