Способ изготовления арболита

Способ изготовления арболита

Иллюстрации

Показать все

Реферат

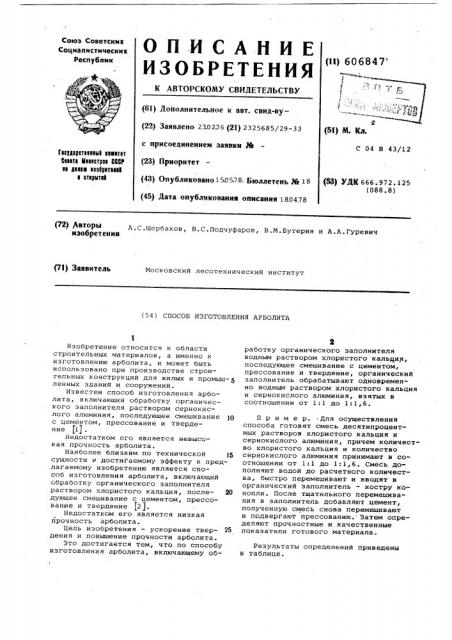

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 606847 (61) Дополнительное к авт. свид-ву(22} Заявлено 2Л0226 (21) 2325685/29-33 (51) М. Кл. с присоединением заявки Pk (23) Приоритет (43) Опубликовано 1505 78. Бюллетень Pk 18

С 04 В 43/12

Гецдар«те«««ыр «ва«т«т

Ceeeta М««««трав OCCP

ew делая «««брат««««

« ют«рыт«« (53) УДК 666.972.125 (088.8) (45) Дата опубликования описания 1804.78 (72) %вторы

A.Ñ.Ùåðáàêîâ, В.С.Подчуфаров, В.М.Бутерин и А.A.Ãóðåâè÷ изобретения (71) Заявитель

Московский лесотехнический институт (54) СПОСОБ ИЗГОТОВЛЕНИЯ АРБОЛИТА

Результаты определений приведены в таблице.

Изобретение относится к области строительных материалов, а именно к изготовлению арболита, и может быть использовано при производстве строительных конструкций для жилых и промыш- 5 ленных зданий и сооружений.

Известен способ изготовления арболита, включающий обработку органического заполнителя раствором сернокислого алюминия, последующее смешивание 10 с цементом, прессование и твердение (1) .

Недостатком его является невысокая прочность арболита.

Наиболее близким по технической 15 сущности и достигаемому эффекту к предлагаемому изобретению является способ изготовления арболита, включающий обработку органического заполнителя раствором хлористого кальция, после- 20 дующее смешивание с цементом, прессование и твердение (2).

Недостатком его является низкая йрочность арболита.

Цель изобретения — ускорение твер- 25 дения и повышение прочности арболита.

Это достигается тем, что по способу изготовления арболита, включающему обработку органического заполнителя водным раствором хлористого кальция, последующее смешивание с цементом, прессование и твердение, органический заполнитель обрабатывают одновременно водным раствором хлористого кальция и сернокислого алюминия, взятых в соотношении от 1:1 до 1:1,6.

Пример. Для осуществления способа готовят смесь десятипроцентных растворов хлористого кальция и сернокислого алюминия, причем количество хлористого кальция и количество сернокислого алюминия принимают в соотношении .от 1:1 до 1:1,6. Смесь дополняют водой до расчетного количества, быстро перемешивают и вводят в органический заполнитель — костру конопли. После тщательного перемешивания в заполнитель добавляют цемент, полученную смесь снова перемешивают и подвергают прессованию. Затем определяют прочностные и качественные показатели готового материала.

606847

Показатели свойств материала

Количество хлористог": кальция и сернокислого алюминия

1: 1,6

Прочность в первые сутки кг/см

7,60

7,57

Прочность в третьи сутки кг/см

10,25

10,77

Прочность в 28-е сутки кг/см

26,84

26,76

Биостойкость имп/мин

2942

Скорость капиллярного подъема влаги (влажность образцов в Ъ) 18,6

19,3

Составитель Среднева

Техред Э.Чужик

КорректорС.Патрушева

Редактор Л.Батанова

Заказ 2528/16 Тираж 751 Подписное

ЦНИИПИ Государственного комитета Совета, Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

При обработке органического заполнителя — древесной дробленки растворами хлористого кальция и сернокислого алюминия прочность полученного арболита равна 42,1 кг/см. Исполь2 зование предлагаемого способа изготовления арболита позволяет повысить прочность его на 43-64Ъ по сравнению известным.

Формула изобретения

Способ изготовления арболита, включающий обработку органического заполнителя водным раствором хлористого кальция, последующее смешивание с цементом, прессование и твердение, 28 отличающийся тем, что, с целью повышения прочности арболита, органический заполнитель обрабатывают одновременно водным раствором хлористого кальция и сернокислого алюминия, 80 взятых в соотношении от 1:1 до 1:1,6.

Источники информации, принятые во внимание при экспертизе:

1. Бужевич Г.А. Арболит . Издательство литературы по строительству, М., 1968, с. 139-141.

2. Бужевич Г.A. Технология и свойства новых видов и легких бетонов на пористых заполнителях . Издательство литературы по строительству, М., 1971, с. 185-193.
