Резиновая смесь на основе фторкаучука

Резиновая смесь на основе фторкаучука

Иллюстрации

Показать все

Реферат

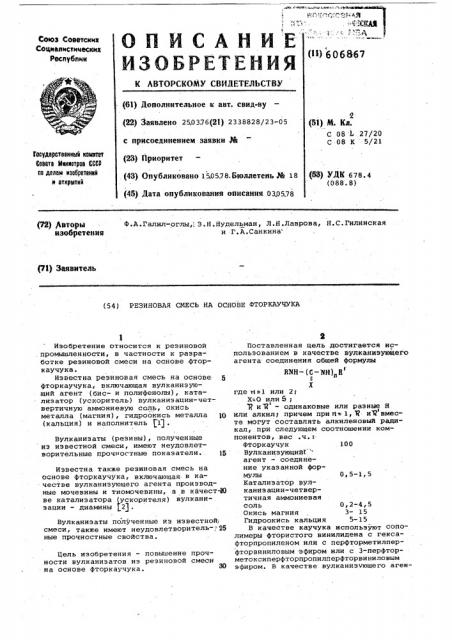

ОПЙСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

ОИ бОбвб7 (61) Дополнительное к авт. свид-ву (22) Заявлено 250376(23) 2338828/23-05

Я (И) М. Ка.

С 08 Ь 27/20

С 08 К 5/21 с присоединением заявки И

Гооудорстввииьй коатет

Совета Микиотров СССР оо делаи иообретоиий и открытий (23) Приоритет (43) Опубликовано 150578.Бооллетень И 18 (58) УДК 678.4 (088. 8) (45) Дата опубликования описания .0305,78

Ф.A.Ãàëèë-оглы„ 3.H.ÍóäåëüMàí, Л.Н.Лаврова, Н.С. Гилинская и Г,А.Санкина (72),Автори изобретения (71) Заявитель (54 ) РЕЗИНОВАЯ СМЕСЬ HA OCHOBE Ф1ОРКАУЧУКА

Изобретение относится к резиновой промышленности, в частности к разработке резиновой смеси на основе .фторкаучука.

Известна резиновая смесь на основе: фторкаучука, включающая вулканизующий агент (бис- и полифенолы), катализатор (ускоритель) вулканиэации-четвертичную аммониевую соль, окись металла (магния), гидроокись металла (кальция) и наполнитель «1) .

Вул кани э аты (резины ), получен ные из известной смеси, имеют неудовлетворительные прочностные показатели. 15

Известна также резиновая смесь на основе фторкаучука, включающая в качестве вулканиэующего агента производные мочевины и тиомочевины, а в качест-В ве катализатора (ускорителя) вулканизации — диамины (2) .

Вулканизаты полученные иэ известной; смеси также имеют неудовлетворитель-)2S ные прочностные свойства.

Цель изобретения — повышение прочности вулканиэатов иэ резиновой смеси на основе фторкаучука.

Поставленная цель достигается использованием в качестве вулканизующего агента соединения общей формулы

ИЧН- (C- МН)„К

II

Х где и=1 или 2;

К=О или б т

)(и Й - одинаковые или разные Н

1 или алкилт причем при и= 1, к и к вместе могут составлять алкиленовый радикал, при следующем соотношении комnoHeHToB„ вес .ч.:

Фторкаучук 100

Вулканизующийт агент — соединение указанной формулы 0,5-1,5

Катализатор вулканизации-четвертичная аммониевая соль 0,2-4,5

Окись магния 3- 15

Гидро оки с ь к альци я 5- 1 5

В качестве каучука используют сополимеры фтористого винилидена с гексафторпропиленом или с перфторметилперфторвиниловым эфиром или с 3-перфторметоксиперфторпропилперфторвиниловым эфиром. В качестве вулканиз лощего аген606867

Пример

Прочность, кг/см

180 200 215

160 190

205 190

Относительное

260 350 230

10 линение, Ъ 5

Таблица 2

Показатель

Пример

6 17 18

Прочность, кг/ам

115 130 160 145 150 170 160 135 140

Относительное удлинение, В 400

340 320 250 390 330 300 480 370

Остаточное удлинение, В 10

10 10 . 5 20 10 10 20 20 та указайной общей формулы используют мочевйну, тиомочевину, этилентиомочевину, биурет и другие в количестве 0,51,5 вес.ч. На 100 вес.ч., каучука..указанные вещества, особенно мочевина, не токсичны и дешевы. В качестве ускорителя вулканизации используют триэтилбензиламмонийхлорид, триэтилметнламмонийлауринат и другие в количестве 0,24,5 вес.ч.

Вулканиэацию проводят обычным способом в прессе при 150-180 С в течение 10-30 мин и затем в термостате при

250 С B течение 4 ч. н рецепптуре смесей используют наполнители, окиси и гидроокиси металлов и другие ингредиенты.

Пример ы 1-9, Для вулканизации используют сополимер фтаристого винилидена с гексафторприпиленом в коли удлинение, 3 23,5 310 310

Остаточное удtI р и м е р ы 10-18. Для вулканизации используют аополимер фтористого ви нилидена с перфторметилперфторвиниловым эфиром в количестве 100 вес ° ч. а также 2 вес.q Ускорителя триэтил- 45 бензиламмонийхлррида, 6 вес.ч. гидро окиси кальция, 3 вас,ч. окиси. магния, честве 100 вес.ч., а также 0,5 вес.ч, ускорителя триэтилметиламмонийлаурината, 3 вес.ч. окиси магния, 6 вес. гидроокиси кальция и 15 вес.ч. сажи

ПГМ- 33. В качестве сшивающего агента используют мочевину, тиомочевину, этилентиомочевину, биурет, а также гидрохинон для сравнения.

Свойства полученных вулканизатов в зависимости от вида сшивающего агента приведены в табл. 1 °

В качестве сшивающего агента (табл.l и 2) в примерах 1 (10) используют 0,8 вес.ч, гидрохинона (известная смесь), в примерах 2-4 (11-13) соответственно 0,5; 1 и 1,5 вес.ч. мочевины, в примерах 5-7 (14-16) - соответственно 0,5; 1 и 1,5 вес.ч. тиомочевины, в примерах 8 (17) — 1 вес.ч. биурета и в примерах 9 (18) — 1 вес ° ч. этилентиомочевины.

Т а б л и ц а 1

15 вес.ч. сажи ПГМ-33. В качестве сшивающего агента используют мочевину, тиомочевину, этилентиомочевину, биурет, а также гидрохинон для сравнения.

Свойства полученных вулканизатов в зависимости от вида сшивающего агента приведены в табл. 2,.

606867

Формула изобретения

Пример

Показ ат

19 20 21

Прочность, кг/см

Относительное удлинение, Ъ

60 70

120 140

200

Остаточное: Удлинение, В

Составитель Б.Холоденко

Pедактор Н.Потапова

Техред М .КелемешКорректор С.Ямалова

Заказ 2532/17 Тираж 641 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская Наб., д.4/5

Филиал ППП Патент, г.ужгород,. ул.Проектная, 4

Пример ы 19-21. Для вулканизации используют сополимер фтористого винилидена с 3-перфторметоксиперфторпропилперфторвиниловым эфиром в количестве 100 вес.ч., а также 4 вес.ч. ускорителя триэтилбенэиламмонийхлорида, 6 вес.ч. гидроокиси кальция, 3 вес.ч. окиси магния и 15 вес.ч. сажи ПГМ-33. В качестве сшивающего агента йспольэуют тиомочевину, а также гидрохинон для сравнения. Свойства полученных вулканизатов в зависимости от вида сшивающего агента приведены в табл. 3.

B примере 19 в качестве сшивающего агента используют 1 вес.ч. гидрохинона (известная смесь), примерах

20 и 21 - соответственно 1 и 1,5 вес,ч. тиомочевины.

Т а б л и ц а 3

Таким образом, использование опи35 санных вулканиэующих агентов дает воз-. можность получать реэины с повышенной прочностью даже из такого трудно вулканизующегося каучука, как сополимер фтористого винилидена с 3-перфтор- 40 метоксиперфторпропилперфторвиниловым эфиром.

Кроме того, описанные вулканизующие агенты, в частности мочевина и тиомочевина, являются более дешевыми и доступными, чем гидрохинон, что позволяет использовать их для получения резиновых изделий в массовом производстве.

Итак, из табл. 1-3 следует, что вулканизаты из предложенной композиции значительно (на 20 — 50%) превосходят по прочностным показателям резины иэ известных смесей.

Резиновая смесь на основе фторкаучука, включающая вулканиэующий агент, катализатор вулканизации-четвертичную аммониевую соль, окись магния и гидроокись кальция, о,т л и ч а ю щ а яс я тем, что, с целью повышения прочности вулканиэатов из данной резиновой смеси, последняя содержит в качестве вулканизующего агента соединение. общей Формулы

) кон- (с-w) R

fl где п = 1 или 2, ,Х

Х=О или 4 к и Я - одинаковые илн разные

Н или алкил, причем при п 1 и % и Ч вместе могут составлять алкиленовый радикал при следующем соотношении компонентов, вес.ч.:

Фторкаучук 100

Вулканиэующий агент О, -1,5

Катализатор вулканиэации 0,2-4,5

Окись магния 3-15

Гидроокись кальция 5-15

Источники информации, принятые во внимание при экспертизе:

1. Патент Великобритании Р 1356344, кл. С 3 Р, 1974.

2, Патент Великобритании 9 1352138, кл. С 3 Р, 1974.
