Класс 50е, 3 >
¹ 60690

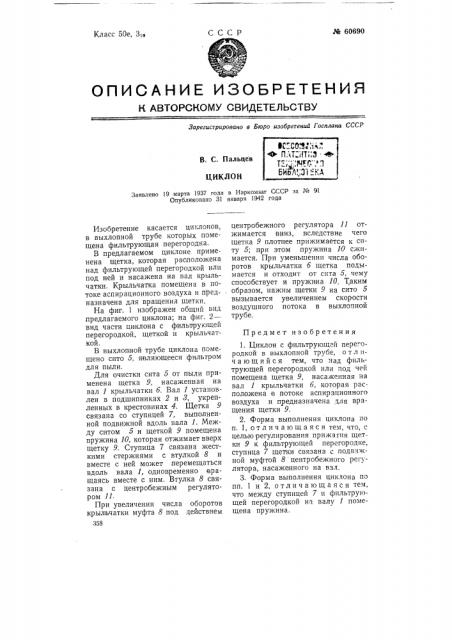

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зарегистрировано в Бюро изобретений Госплана СССР
8. С. Пальцев
ЦИКЛОН
Заявлено 19 марта 1937 года в Наркомзаг СССР за ¹ 91
Опубликовано 31 января 1942 года
Предмет изобретения
Изобретение касается циклонов, в выхлопной трубе которых помещена фильтрующая перегородка.
В предлагаемом циклоне применена щетка, которая расположена над фильтрующей перегородкой или под ней и насажена на вал крыльчатки. Крыльчатка помещена в потоке аспирационного воздуха и предназначена для вращения щетки.
На фиг. 1 изображен общий вид предлагаемого циклона; на фиг. 2— вид части циклона с фильтрующей перегородкой, щеткой и крыльчаткой.
В выхлопной трубе циклона помещено сито 5, являющееся фильтром для пыли.
Для очистки сита 5 от пыли применена щетка 9, насаженная на вал 1 крыльчатки б. Вал 1 установлен в подшипниках 2 и 8, укрепленных в крестовинах 4. Щетка 9 связана со ступицей 7, выполненной подвижной вдоль вала 1. Между ситом 5 и щеткой 9 помещена пружина 10, которая отжимает вверх щетку 9. Ступица 7 связана жесткими стержнями с втулкой 8 и вместе с ней может .перемещаться вдоль вала 1, одновременно еращаясь вместе с ним. Втулка 8 связана с центробежным регулятором 11.
При увеличении числа оборотов крыльчатки муфта 8 под действием
358 центробежного регулятора 11 отжимается вниз, вследствие чего щетка 9 плотнее прижимается к ситу 5; при этом пружина 10 сжимается. При уменьшении числа оборотов крыльчатки б щетка подымается и отходит от сита 5, чему способствует и пружина 10. Таким, образом, нажим щетки 9 на сито 5 вызывается увеличением скорости воздушного потока в выхлопной трубе, 1. Циклон с фильтрующей перегородкой в выхлопной труое, отл ич а ющи йся тем, что над фичьтрующей перегородкой или под чей помещена щетка 9, насаженная на вал 1 крыльчатки б, которая расположена в потоке аспирзционного воздуха и предназначена для вращения щетки 9.
2. Форма выполнения циклона по и. 1, отличающаяся тем, что, с целью регулирования прижатия щетки 9 к фильтрующей перегородке, ступица 7 щетки связана с подвижной муфтой 8 центробежного регулятора, насаженного на вал.
3. Форма выполнения циклона по пп. 1 и 2, отличающаяся тем, что между ступицей 7 и фильтрующей перегородкой на валу l помещена пружина.
",,"а 60633
Фиг. i
nvmcr ue
nvma rue
Фиг. 2
Фиг. 3
