Реферат



Союз Советских

Сощиалистических

Реслублик

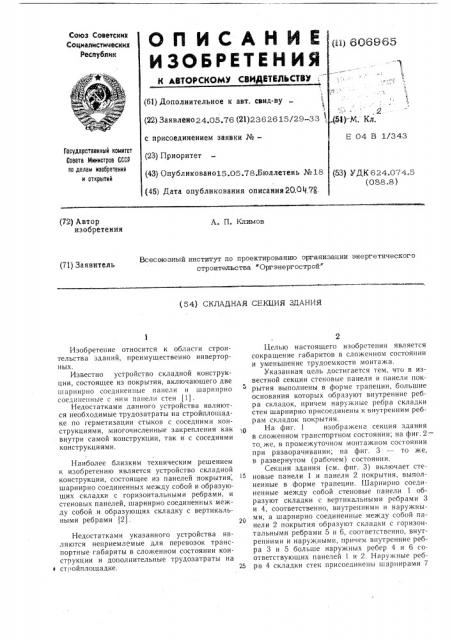

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 866*865 (61) Дополнительное к авт. свид-ву

1 (22) ЗаявлЕно24.05.76 (21)2362615/29-33.2

434) N. KA с присоединением заявки Лев (23) Приоритет (43) Опубликовано15.05.78,Бюллетень М 18 (45) Дата опубликования описання20.011,73, E 04 В 1/343

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 624.074.5 (088.8) (72) Автор изобретения

А. П. Климов

Всесоюзный институт по проектированию организации энергетического строительства "Оргэнергострой" (71) Заявитель (54) СКЛАДНАЯ CEKILNH ЗДАНИЯ

Изобретение относится к области строительства зданий, преимущественно инверторных.

Известно устройство складной конструкции, состоящее из покрытия, включающего две шарнирно соединенные панели и шарнирно соединенные с ним панели стен (1).

Недостатками данного устройства являются необходимые трудозатраты на стройплощадке по герметизации стыков с соседними конструкциями, многочисленные закрепления как внутри самой конструкции, так и с соседними конструкциями.

Наиболее близким техническим решением к изобретению является устройство складной конструкции, состоящее из панелей покрытия, шарнирно соединенных между собой и образующих складки с горизонтальными ребрами, и стеновых панелей, шарнирно соединенных между собой и образующих складку с вертикальными ребрами (2).

Недостатками указанного устройства являются неприемлемые для перевозок транспортные габариты в сложенном состоянии конструкции и дополнительные трудозатраты на

4 стройплощадке. 25

Целью настоящего изобретения является сокращение габаритов в сложенном состоянии и уменьн ение трудоемкости монтажа.

Указанная цель достигается тем, что в известной секции стеновые панели и панели покрытия выполнены в форме трапеции, большие основания которых образуют внутренние ребра складок, причем наружные ребра складки стен шарнирно присоединены к внутренним ребрам складок покрытия.

На фиг. 1 изображена секция здания в сложенном транспортном состоянии; на фиг. 2— то же, в промежуточном монтажном состоянии при разворачивании; на фиг. 3 — то же, в развернутом (рабочем) состоянии.

Секция здания (см. фиг. 3) включает стеновые панели 1 и панели 2 покрытия, выполненные в форме трапеции. Шарнирно соединенные между собой стеновые панели 1 образуют складки с вертикальными ребрами 3 и 4, соответственно, внутренними и наружными, а шарнирно соединенные между собой панели 2 покрытия образуют складки с горизонтальными ребрами 5 н 6, соответственно, внутренними и наружными, причем внутренние ребра 3 и 5 больше наружных ребер 4 и 6 соответствующих панелей 1 и 2. Наружные ребра 4 складки стен присоединены шарнирами 7

606965

Формула изобретения

Составитель В. Савельев

Техред О. Луговая Корректор С. Патрушева

Тираж 820 Подписное

Редактор Н. Аристова

Заказ 2556/23

Ш1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений II огкрытий

I 13035, Москва, )K-35, Раушскан наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

1 к внутренним ребрам 5 складок покрытия (см. фиг. 2). Для удобства монтажа конструкции по торцам секции выполнены растяжки 8. Стеновые панели и панели покрытия выполнены, например, из ферм, расположенных в плоскости панелей, и прикрепленных к ним ограждений а их стыки оборудованы в заводских условиях герметической заделкой.

В сложенном состоянии (см. фиг. 2) конструкция представляет компактный, приемлемый для транспортировки пакет. В этом состоянии стеновые панели расположены взаимопараллельно с панелями покрытия и размещены в зазорах между ними.

При монтаже конструкции кран поднимает пакет и стеновые панели, освобожденные от транспортных креплений, под действим собственного веса смещаются на шарнирах 7 из горизонтального положения в вертикальное (см. фиг. 2), до натяжения растяжек 8. Далее, опущенную на фундаменты конструкцию растягивают, например лебедкой, по горизонтали в продольном направлении здания. После крепления развернутых стеновых панелей к фундаментам, а при необходимости и примыкающих друг к другу ребер 3 и 6 секция приобретает неизменяемое проектное положение.

Таким образом, сокращение транспортных габаритов позволяет перевезти в одном пакете сочлененную секцию здания до 24х18х11 м, что значительно сокращает трудоемкость монтажа (демонтажа) здания. С щественно улучшается эстетический облик здания.

Складная секция здания, включающая покрытия, шарнирно соединенные между собой, 1о образующие складки с горизонтальными ребрами, и стеновые панели, шарнирно соединенные между собой, образующие складки с вертикальными ребрами, отличающаяся тем, что, с целью сокращения габаритов в сложенном состоянии и уменьшения трудоемкости монтажа, стеновые панели и панели покрытия выполнены в форме трапеции, большие основания которых образуют внутренние ребра складок, причем наружные ребра складки стен шарнирно присоединены к внутренним ребрам складок по2О крытия.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3296752, кл. 52 — 645, 1965.

2. Патент ФРГ № 1937440, кл. 37 f 15/02, 1969.
