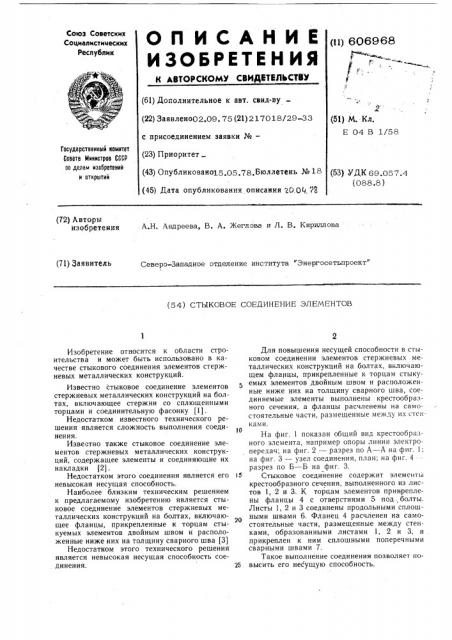

ОП ИСАНИЕ

И ЗО БРЕТ Е Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено02.09. 75 (21) 217018/29-33 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано15.05.78,Бюллетень № 18 (45) Дата опубликования описания 0.0ч.73

Союз Советских

Социалистических

Республик (11) 606968 е »

2 (51) М.-Кл.

E 04 В 1/58

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 69.057.4 (088.8) (?2} Авторы изобретения А.Н. Андреева, B. А. Жеглова и Л. В. Кириллова (71) Заявитель

Северо-Западное отделение института "Энергосетьпроект" (54) CTbIKOBOE СОЕДИНЕНИЕ ЭЛЕМЕНТОВ

Изобретение относится к области строительства и может быть использовано в качестве стыкового соединения элементов стержневых металлических конструкций.

Известно стыковое соединение элементов стержневых металлических конструкций на болтах, включающее стержни со сплющенными торцами и соединительную фасонку (1).

Недостатком известного технического решения является сложность выполнения соединения.

Известно также стыковое соединение элементов стержневых металлических конструкций, содержащее элементы и соединяющие их накладки (2).

Недостатком этого соединения является его невысокая несущая способность.

Наиболее близким техническим решением к предлагаемому изобретению является стыковое соединение элементов стержневых металлических конструкций на болтах, включающее фланцы, прикрепленные к торцам стыкуемых элементов двойным швом и расположенные ниже них на толщину сварного шва (3)

Недостатком этого технического решения является невысокая несущая способность соединения.

Для повышения несущей способности в стыковом соединении элементов стержневых металлических конструкций на болтах, включающем фланцы, прикрепленные к торцам стыкуемых элементов двойным швом и расположенные ниже них на толщину сварного шва, соединяемые элементы выполнены крестообразного сечения, а фланцы расчленены на самостоятельные части, размещенные между их стенками.

l0

На фиг. 1 показан общий внд крестообразного элемента, например опоры линии электропередач; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — узел соединения, план; на фиг. 4 разрез по Б — Б на фиг. 3.

Стыковое соединение содержит элементы крестообразного сечения, выполненного из листов 1, 2 и 3. К торцам элементов прикреплены фланцы 4 с отверстиями 5 под. болты.

Листы 1, 2 и 3 соединены продольными сплошными швами 6. Фланец 4 расчленен на самостоятельные части, размещенные между стенками, образованными листами 1, 2 и 3, и прикреплен к ним сплошными поперечными сварными швами 7.

Такое выполнение соединения позволяет по25 высить его несущую способность.

606968

Формула изобретения

Фиг. 2

Раг..7

Фиг. и

Составитель И. Бонда1г к

Техред О. Луговая Корректор С. Патрушева

Тираж 820 Подписное

Редактор Л. Батанова

Заказ 2556/23

11НИИПИ Государственного комитета Совета Министров ССCP по делам изобретений и открытий

113035, Москва. Ж-35, 1заушская наб. д. 4(5

Филиал ППП «Патент», г. Ужгород, ул. Прс н "я. 4

Стыковое соединение элементов стержневых металлических конструкций на болтах, включающее фланцы, прикрепленные к торцам стыкуемых элементов двойным швом и расположенные ниже них на толщину сварного шва, отличающееся тем; что, с целью повышения несущей способности, соединяемые элементы выполнены крестообразными, а фланцы расчленены на самостоятельные части, размещен- 1 ные между стенками.

Источники информации, принятые во внимание при экспертизе:! . Авторское свидетельство СССР № 338608, кл. Е 04 В 1/56, 1969.

2. Аистов Н. Н. «История строительной техники». Л.— М., 1962, «Стройиздат», с. 389, рис. 62б,.

3. Беленя Е. И. Металлические конструкции.

М., 1973, «Стройиздат», с. 614, рис, XXVI. 17.
