Реферат

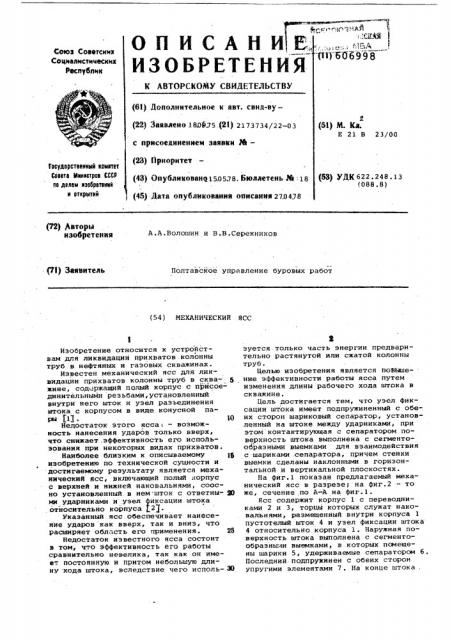

ОПИСАНИ, ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву— (22) Заявлено 180075.(2е) 2173734/22-03 с присоединением заявки Ph— (23) Приоритет (43) Опубликовано150578. Бтоллетень %: 18 и (51) М. Кл.

Е 21 В 23/00

Государственный квинтет

Соавта Инннотроа СССР оо делам нзоорвтвннй н открытнй (53) УДК 622.248.13 (088.8) (45) Дата опубликования онисания 27.0478

P2) вторы изобретения

А,А.Boëîøèí и B.Â.Ñåðåæíèêîâ (7!) Заявитель

Полтавское управление буровых работ (54) МЕХАНИЧЕСКИЙ ЯСС

Изобретение относится к устройствам для ликвидации прихватов колонны труб в нефтяных и газовых скважинах.

Известен механический ясс для ликвидации прихватов колонны труб в скважине, содержащий палый корпус с присоединительными резьбами,установленный внутри него шток и узел разъединения штока с корпусом в виде. конусной пары 1 . 10

Недостаток этого ясса — возможность нанесения ударов только вверх, что снижает эффективность его испоЛьзования при некоторых видах прихватов.

Наиболее близким к описываемому ц; изобретению по технической сущности и достигаемому результату является механический ясс, включающий полый корпус с верхней и нижней наковальнями, соосио установленный в нем.шток с ответны- ф9 ми ударниками и узел фиксации штока относительно корпуса 2/ °

Указанный ясс обеспечивает нанЕсение ударов как вверх, так и вниз, что расширяет область его применения. 25

Недостаток известного ясса состоит в том, ч о эффективность его работы сравнительно невелика, так как он имеет постоянную и притом небольшую длину хода штока, вследствие чего исполь- Ю зуется только часть энергии предварительно растянутой или сжатой колонны труб. целью изобретения является поятяшение эффективности работы ясса путем изменения длины рабочего хода штока в скважине.

Цель достигается тем, что узел фиксации штока имеет подпружиненный с обеих сторон шариковый сепаратор, установленный на штоке между ударниками, при этом контактирующая с сепаратором поверхность штока выполнена с сегментообразными выемками для взаимодействия с шариками сепаратора, причем стенки выемки сделаны наклонными в горизонтальной и вертикальной плоскостях.

На фиг.1 показан предлагаемый механический ясс в разрезе; на фиг.2 — то

we, сечение по й-A на фиг.1.

Ясс содержит корпус 1 с переводниками 2 и 3, торцы которых служат наковальнями, размещенный внутри корпуса 1 пустотелый шток 4 и узел фиксации штока

4 относительно корпуса 1 ° Наружная поверхность штока выполнена с сегментообразньгли выемками, в которых псиещены шарики 5, удерживаемые сепаратором 6..

Последний подпружинен с обеих сторон упругими элементами 7. На конце штока .

60699В

4. установлены. уплотнительный элемент

В и лоток 9.

Ликвидацию прихвата яссом осуществляют следующим.образом.

После соединения с прихваченной коаонной ведут осевое перемещение ясса ф таким расчетом, чтобы шток 4 в полости корпуса .1 имел необходимую длину хода при ударе вверх или вниз. Затем роторсва бурового станка производят несколько оборотов колонны труб вместе со штоком 4. При этом шарики 5 заклиниваются между штоком 4 и внутренней стенкой корпуса 1, а в колонне от закручивания создается упругая деформация.

После этого ротор фиксируется посредством стопорного устройства.

Далее для последующего удара вверх

-производят натяжение, а для удара внизразгрузку колонны, причем шарики 5 воспринимают заклинивающее усилие и вертикальном направлении, а смещение штока 4 относительно-сепаратора 6 ком. пенсируют упругие элементы 7. Сама колонна при осевом перемещении растягивается или сокращается. После того,как колонна растянется или сократится на необходимую величину, стопор снимают и пускают ротор на холостой ход. Ротор, вращаясь в обратном направлении, становится в первоначальное положение, а освобожденный шток 4 под действием энергии упругой осевой деформации колонны труб осуществляет удар по торцу одного из переводников корпуса 1.

Предлагаемый ясс, благодаря возможности изменения длины хода штока 4 непосредственно в скважине, позволяет максимально использовать энергию пред варительно рястянутой или сжатой колонны труб при ликвидации прихвата бурильного ияструмента и тем самым повысить эффекТивность его работы.

Формула изобретения

Механический ясс, включающий полый корпус с верхней и нижней наковальнями, соосно установленный в нем шток с ответными ударниками и узел фиксации што- ка относительно корпуса, о т л и ч аю шийся тем, что, с целью повышения эффективности работы путем изменения. длины рабочего хода штока в скважине, узел фиксации имеет подпружиненный с обеих сторон шариковый сепаратор,установленный на штоке между ударниками, при этом контактирующая с сепаратором поверхность штока выполнена с сегментообразиыми выемками для взаимодействия с шарикаьня.сепаратора, йричем стенки выемки выполнены наклонными в горизонтальной и вертикальной плоскостях. источники информации, принятые во внимание при экспертизе:

1. РНТС Бурение,910, 1974, с. 66.

2. Авторское свидетельство СССР

В 496360, кл. Е 21 В 23/00, 1973.

606998.
