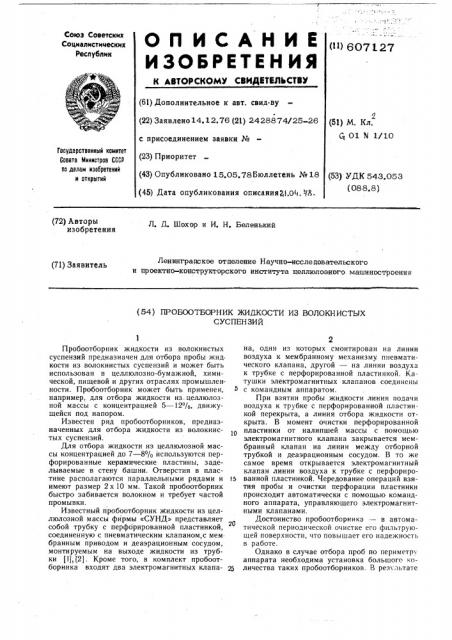

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 607127

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 14. 12,76 (21) 2428874/25-26 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.05.78Бюллетень № 18 (45) Дата опубликования описания@.0ч, q8. (51) М. Кл.

Ст 01 М 1/10

Государственна и номитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 543.053 (088.8) (72) Авторы изобретения

Л. ll. Шохор и И. Н, Беленький.

Ленинградское отделение Научно-исследовательского и проектно-конструкторского института целлюлозного машиностроения (71) Заявитель (54) ПРОБООТБОРНИК ЖИДКОСТИ ИЗ ВОЛОКНИСТЫХ

СУСПЕНЗИЙ

Пробоотборник жидкости из волокнистых суспензий предназначен для отбора пробы жидкости из волокнистых суспензий и может быть использован в целлюлозно-бумажной, химической, пищевой и других отраслях промышленности. Пробоотборник может быть применен, например, для отбора жидкости из. целлюлозной массы с концентрацией 5 — 12%, движущейся под напором.

Известен ряд пробоотборников, предназначенных для отбора жидкости из волокнистых суспензий.

Для отбора жидкости из целлюлозной массы концентрацией до 7 — 8% используются перфорированные керамические пластины, заделываемые в стену башни. Отверстия в пластине располагаются параллельными рядами и ls имеют размер 2х 10 мм. Такой пробоотборник быстро забивается волокном и требует частой промывки.

Известный пробоотборник жидкости из целлюлозной массы фирмы «СУНД» представляет собой трубку с перфбрированной пластинкой, соединенную с пневматическим клапаном,с мембранным приводом и деаэрационным сосудом, монтируемым на выходе жидкости из трубки (l), (2). Кроме того, в комплект пробоотборника входят два электромагнитных клапа- 25

2 на, один из которых смонтирован на линии воздуха к мембранному механизму пневматического клапана, другой — на линии воздуха к трубке с перфорированной пластинкой. Катушки электромагнитных клапанов соединены с командным аппаратом.

При взятии пробы жидкости линия подачи воздуха к трубке с перфорированной пластинкой перекрыта, а линия отбора жидкости открыта. В момент очистки перфорированной пластинки от налипшей массы с помощью электромагнитного клапана закрывается мембранный клапан на линии между отборной трубкой и деаэрационным сосудом. В то же самое время открывается электромагнитный клапан линии воздуха к трубке с перфорированной пластинкой. Чередование операций взятия пробы и очистки перфорации пластинки происходит автоматически с помощью командного аппарата, управляющего электромагнитными клапанами.

Достоинство пробоотборника — в автоматической периодической очистке его фильтрующей поверхности, что повышает его надежность в работе.

Однако в случае отбора проб по периметру аппарата необходима установка большого количества таких пробоотборников. В результате

607127

Формула изобретения

Фиг. !

ЦНИИГ!И Заказ 2573/31 Тираж 1112 Подписное

Филиал П!1П «Патент», г. Ужгород, ул. Проектная. 4 чего в реакционный объем будет попадать значительное количество воздуха, что может привести к замедлению реакции и пенообразованию. Указанное обстоятельство существенно сужает область применения такого пробоотборника.

Наиболее близким к изобретению по технической сущности и достигаемому результату является пробоотборник жидкости из волокнистых суспензий, включающий корпус, перфорированную стенку и приспособление для отвода жидкости и очистки перфорации стенки (3).

Недостатком этого устройства является невозможность отбора усредненной пробы жидкости по периметру аппарата или массопровода.

С целью получения усредненной пробы жид- 1о кости по периметру аппарата или массопровода, в предлагаемом пробоотборнике приспособление для отвода жидкости и очистки перфорации выполнено в виде установленной в корпусе эластичной ячеистой мембраны, взаимодействующей перегородками с поверхностью перфорированной стенки.

На фиг. 1 изображен общий вид предлагаемого устройства; на фиг. 2 — эластичная ячеистая мембрана.

Пробоотборник включает корпус 1, перфорированную стенку 2, приспособление для отвода жидкости и очистки перфорации в виде защемленной в корпусе с возможностью прогиба эластичной ячеистой мембраны 3 с перегородками 4, взаимодействующими с поверхностью перфорированной стенки. Корпус имеет штуцер 5 для отвода жидкости и штуцер 6 для подачи агента давления, к которому присоединяется напорная линия от командного аппарата (на чертеже не показан).

Пробоотборник работает следующим образом.

Прогиб эластичной ячеистой мембраны 3 осуществляется за счет разности давлений на нее жидкости, фильтруемой через перфорированную стенку 2, и давления с наружной стороны мембраны. Частота импульсов давления 40 настраивается на командном аппарате и зависит от вида оборудования, где производится отбор жидкости из волокнистой суспензии. При отсутствии импульса давления перегородки 4 мембраны 3 имеют зазор с поверхностью иерфорированной стенки. При этом фильтруемая жидкость через зазор и штуцер 5 поступает на измерительную кювету. Во время подачи импульса давления через штуцер 6 мембрана 3 прогибается и своими перегородками 4 перекрывает зазор, выдавливая часть жидкости в аппарат и очищая перфорацию.

Введение нового устройства для отвода жидкости и очистки сетки выгодно отличает предлагаемый пробоотборник от его ближайшего аналога, так как появляется возможность отбирать жидкость из волокнистых суспензий из потоков большого поперечного сечения произвольной формы (трубопроводы, аппараты, лотки и т. д.), а также смешивать дозы жидкости, полученные с отдельных точек потока.

Пробоотборник жидкости из волокнистых суспензий, включающий корпус, перфорированную стенку и приспособление для отвода жидкости и очистки перфорации стенки, отличаюи1ийся тем, что, с целью получения усредненной пробы жидкости по периметру аппарата или массопровода, приспособление для отвода жидкости и очистки перфорации выполнено в виде установленной в корпусе эластичной ячеистой мембраны, взаимодействующей перегородками с поверхностью перфорированной стенки.

Источники информации, принятые во внимание при экспертизе:

1. Преображенский Л. Н. и др. Электрометрические методы контроля целлюлозно-бумажного производства. «Лесная промышленность», М., 1965, с. 245.

2, Проспект фирмы «SUHDimpco» № 403911/69 Отборные устройства типа PAB для РН метров», SUHDSAB Сундесвалль, Шве ция.

3. Авторское свидетельство СССР № 320583, кл. Ст 01 N l/i0, 1970.
