Устройство для контроля последовательности импульсов

Устройство для контроля последовательности импульсов

Иллюстрации

Показать все

Реферат

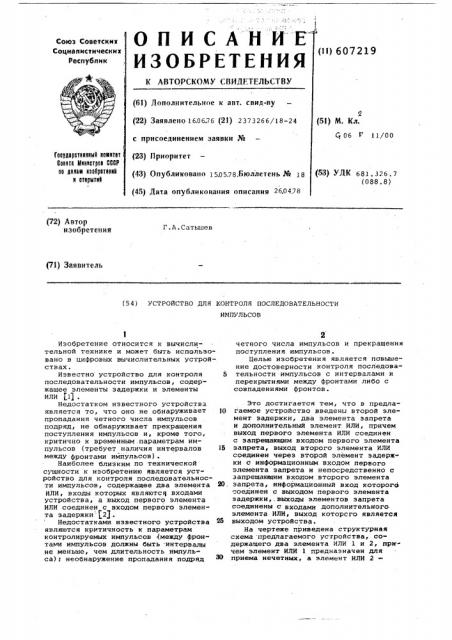

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

СОцидпистичесиих

Республик (1 ) 607219

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I) Дополнительное к авт. свид-ву (22) ЗаявленО 1606.76 (21) 2373266/18-24 (Я) М. Кл.

С 06 т ll/00 с присоединением заявки № (23) Приоритет

Гввудврвтвваныр наивтвт

0аввтв Мнннвтрав 000Р аа двавн нзаврвтванй н атнрытнй (53) УДК 681. 326. 7 (088. 8) (43) Опубликовано 160678.Бюллетень № 18 (45) Дата опубликования описания 260478 (72} Автор изобретения

Г.А.Сатыаев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОСЛЕДОВАТЕЛЬНОСТИ

ИМПУЛЬСОВ

Изобретение относится к вычислительной технике и может быть использовано в цифровых вычислительных устройствах.

Известно устройство для контроля 5 последовательности импульсов, содержащее элементы задержки и элементы

ИЛИ $1) .

Недостатком известного устройства является то, что оно не обнаруживает 10 пропадания четного числа импульсов подряд, не обнаруживает прекращения поступления импульсов и, кроме того., критично к временным .параметрам импульсов (требует наличия интервалов l5 между фронтами импульсов).

Наиболее близким по технической сущности к изобретению является устройство для контроля последовательности импульсов, содержащее два элемента ) )

ИЛИ, входы которых являютс т входами устройства, а выход первого элемента

ИЛИ соединеи с входом первого элемента задержки (2).

Недостатками известного устройства являются критичность к параметрам контролируемых импульсов (между фронтами импульсов должны быть интервалы не меньше, чем длительность импульса); необнаружение пропадания подряд четного числа импульсов и прекращения поступления импульсов.

Целью изобретения является повышение достоверности контроля последовательности импульсов с интервалами и перекрытиями между фронтами либо с совпадениями фронтов.

Это достигается тем, что в предлагаемое устройство введены второй элемент задержки, два элемента запрета и дополнительный элемент ИЛИ, причем выход первого элемента ИЛИ соединен с запрещающим входом первого элемента запрета, выход второго элемента ИЛИ соединен через второй элемент задержки с информационным входом первого элемента запрета и непосредственно с запрещающим входом второго элемента запрета, информационный вход которого оединен с выходом первого элемента задержки,.выходы элементов запрета соединены с входами дополнительного. элемента ИЛИ, выход которсго является выходом устройства.

На чертеже приведена структурная схема предлагаемого устройства, содержащего два элемента ИЛИ 1 и 2, причем элемент ИЛИ 1 предназначен для приема нечетных, а элемент ИЛИ 2—

607219

Формула изобретения

И Заказ »85/37

826 Подписное для приема четных контролируемых импульсов.

Элементы ИЛИ 1 и 2 через элементы задержки 3 и 4, предназначенные для задержки сигналов на величину периода следования контролируемых импуль5 сов, соединены с элементами запрета

5 и 6, а запрещающие входы элементов запрета 5 и 6 соединены соответственно с элементами ИЛИ 2 и 1. К выходам элементов запрета 5 и 6 подсоединен двухвходовой элемент ИЛИ 7. При нормальном следовании импульсов каждый нечетный импульс, пройдя через элемент

ИЛИ 1 и элемент задержки 3, запрещается четным импульсом с выхода элемен- )5 та ИЛИ 2 и, наоборот, четный импульс с выхода элемента ИЛИ 2, пройдя элемент задержки 4, запрещается нечетным импульсом с выхода элемента ИЛИ 1. В результате на выходах элементов 5 и

6 сигналы отсутствуют.

Импульс с выхода элемента задержки 3 (либо 4) поступает,на вход элемента запрета 5 (либо 6) одновременно с запрещающим импульсом с выхода элемента ИЛИ 2 (либо 1) только при t - Т, где З вЂ” время задержки импульсов элементом. задержки, а Т вЂ” период следования контролируемых импульсов.

Если хоть один, например, четный З0 импульс пропадет, то задержанный предыдущий нечетный импульс вызовет срабатывание элемента. запрета 5, так как запрещающий импульс не поступит. С выхода элемента ИЛИ 7 поступит сигнал неисправности с длительностью, равной

85 длительности контролируемых импульсов.

Если появится хоть один, например, четный лишний импульс, то он, пройдя элемент ИЛИ 2 и элемент задержки 4, вызовет срабатывание элемента запрета 6, так как в этот момент запрещающий импульс не поступит и с выхода элемента ИЛИ 7 поступит сигнал неисправности.

Время задержки импульсов элемента- 45 ми задержки следует выбирать равным периоду следования контролируемых импульсов. устройство обнаруживает изменение, периода следования контролируемых им- 50 пульсов при условииК >, где а Г— изменение периода, t„»8 — время срабатывания устройства индикации.

Аналогично устройство обнаруживает изменения длительности любых (но не одновременно) контролируемых импульсов.

Устройство обнаруживает прекращение поступления импульсов при полном их пропадании (аналогично обнаружению пропадания одного импульса). Устройство обнаруживает остановку источника последовательности импульсов и в том случае, когда на одной из шин остался потенциал.

Устройство способно контролировать не только импульсы с интервалами между фронтами, но и с совпадением фронтов и даже с перекрытием .

Устройство для контроля последовательности импульсов, содержащее два элемента ЙЛИ, входы которых являются входами устройства, а выход первого элемента ИЛИ соединен с входом первого элемента задержки, о т л и ч а юе е с я тем, что, с целью повышения достоверности контроля последовательности импульсов с интервалами и перекрытиями между фронтами либо с совпаДениями фронтов, в устройство введены второй элемент задержки, два элемента запрета и дополнительный элемент ИЛИ, причем выход первого элемента ИЛИ соединен с запрещающим входом первого элемента запрета, выход второго элемента ИЛИ соединен через второй элемент задержки с информационным входом первого элемента запрета и непосредственно с запрещающим входом второго элемента запрета, информационный вход которого соединен с выходом первого элемента задержки, выходы элементов запрета соединены с входами дополнительного элемента ИЛИ, выход которого является выходом устройства.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 337782, кл. Cj 06 V 11/00, .1970.

2. Авторское свидетельство СССР

Р 440665, кл. 5 06 % 11/00, 1972. ал ППП Патент жгород, ул. Проектная, 4
