Реферат



Сееоэ Советскмх

Соцмапистичеснмх

Рес убпни

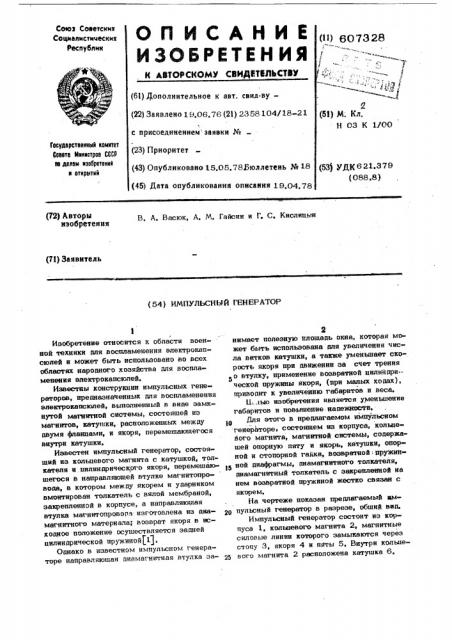

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВЛЬСТВУ (11) ВО 73 28 т т :"

2 (61) М; Кл, Н 03 К 1/00 (61) Дополнительное к авт. свил-ву(22) Заявлено 19.06.76 (21) 2358 104/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.05.78Бюллетень № 18 (45) Дата опубликования описания 19.04.78

Государственный комитет

Совета Министров СССР но делам изооретени» н открытий (53) ДК621.379 (088.8) (Т2) Авторы изобретения

В. A. Васюк, А. М, Гайсин н Г. С, Кнспицын (71) Заявитель (54) ИМПУЛЬСНЫЙ ГЕНЕРАТОР

Изобретение относится к области военной техники дпя воспламенения епектрокапсюпей н может быть использовано an всех областях народного хозяйства дпя восппаменения алектрокапсюпей.

Известны конструкции импульсных генераторов, предназначенньтк дпя воспламенения апектрокапсюпей, выполненный в виде замкнутой магннтной системы, состояшей нэ магнитов, катушки, распопоженных между двумя фпанцамн, и якоря, перемешаюшегося внутри катушки.

Известен импульсный генератор, состоящий нз копьцевого магннта с катушкой, топкатепя н цнпнндрнческого якоря, перемешаюшегося в направпяюшей втупке магнитопровода, в котором между якорем я ударником вмонтирован топкатень с вялой мембраной, закрецпенной в корпусе, а направпяюшая втулка магнитопровода изготовлена нз днамагнитного материала; возврат якоря в нсходное положение осушествпяется задней цнпиндрической пружиной (1).

Однако в известном импульсном генераторе направпяюшая диемагнитная втулка эа2 ннмает полезную ппошадь окна, которая может быть нспопьзована дпя увеличения чнспа витков катушки, а также уменьшает скорость якоря при пвнженнн за счет трения о втулку, применение возвратной ципячдряческой пружнны якоря, (црн малых ходах), приводит к увеличению табаритов и веса.

U.ëüþ нэобретеныя является уменьшение габаритов и повышение, надежности.

Дпя этого в предлагаемом нмпупьсном генераторе состояшем нз, корпуса, кольцевого магнита, магнитной системы, содержашей опорную пяту н якорь, катушкн, опор ной н стопорной гайки, возвратной пружнн>5 ной диафрагмы, днамагннтного топкатепя, диамагнитный топкатепь с эакреппенной на нем возвратной пружиной жестко связан с якорем.

На чертеже показан предлагаемый вмре пупьсный генератор в разрезе, обшнй внд.

Импульсный генератор состоит нэ корпуса 1, кольцевого магнита 2, магнитные силовые линия которого замыкаются через стопу 3, якоря 4 я яяты 5, Внутри копьцед вого магнита 2 расположена катушка 6.

60.Якорь 4 состоят нэ магнитомягкого сердечника н недоюижно связанного с ннм диамагнитного толкателя 7. Опорная гайка 8 . стягивает магннтную систему генератора.

Вааврущая пружинная диафрагма 9 обеспечивает возвра1 якоря 4 в исходное положение и герметнзацию импульсного генератора прн соответствующей заделке отверстня для выводных концов катушки. Импульсный генератор работает следуютнм образом, Подводнмая еиергня удара передается якорю 4, сцентрнрованного пятой 8 и стопой 3, который, перемешаясь, разрывает магнитную цепь. B катушке 6 при этом индуктируется ЭДС, Возвратная пружинная диафрагма 9 возврашает якорь 4 и исходное положение.

7328

Формула изобретения

Импульсный генератор, состояший ыэ корпуса, кольцевого магнита, магнитной системы, содержашей опорную пяту, стопу и якорь, катушки, опорной и стопорной гайки, возвратной пружинной диафрагмы, диамагнитного толкателя, о т л и ч а ю ш н йс я тем, что, с целью уменьшения веса и

10 габарнтов и повышения надежности, диамагннтный толкатель с закрепленной на нем возвратной пружиной жестко связан с якорем.

Источники информации, принятые во внимание при експертнэе:

1. Авторское свидетелизтво СССР

¹ 48302, кл, Н 03 К 1/00, 1969, Составитель П. Лягин
