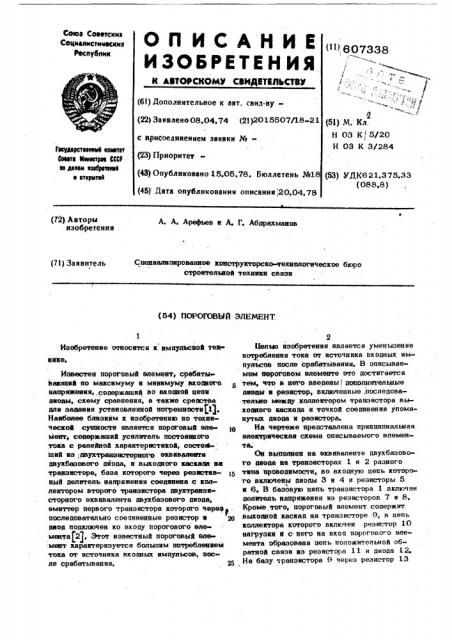

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
М AIYOPCNOhAV СВИДЕТФЛЬСТВУ
С©еэ Саветских
Соцмаимстммеслмх
Республнн (11) 867338 (61) Дополнительное к авт. свил-ву(22) Заявлено 08.04.74 (21)2015507/18-21
2 (5l) М. Кл, Н 03 К 5/20
Н 03 K 3/284 с присоединением заявки №Гееудеретвеееый кеметет
Фееете Мвееетрее CCCP ее делам «еебретееев е еткрмтек (23) Приорнтет (43) Опублнковано 15.05,78. Бюллетень №1 (45) Дата опубликовании описания .,20.04в 78 (53) ДК621.375.33 (088,8) (72) Авторы изобретения
А. А. Арефьев н А. Г. Абдрахманов
Спецналнэнрованное конструкторскогехнологнческое бюро строительной техники связи (73) Заявитель (64) ПОРОГОВЫЙ ЭЛЕМЕНТ, ннке, )
Изобретение относится к нмпульсной теаИзвестен пороговый элемент, срабатььЬакяцнй по максимуму н минимуму входного напряженняо,. содержавцнй во входной цепн дноды, схему сравнения, а также средства для эадання установленной потрешностн Д.
Нанболее блнэкнм к нэобретенню но техннческой суптностн является пороговый элемент, содержашнй усилитель постоянного тока с релейной характеристикой, состиеiaal ; двухтранэщ.торного эквивалента двухбаэового дйода, н выходного каскада на транэнсгоре, база которого через резнстнвный делитель нанряження соединена с коллектором второго транзнстора двухтранэнсторного еквнвалента двухбаэового днода, эмнттер первого транзистора которого через е . последовательно соепиненные резистор н,Ю диод подключен ко входу порогового эле» миити(2). Этот иевоотиыи пороговые епе мент характеризуется болыцнм по гребленнем
° гока от источника входных нмпульсов, после срабатывания, 25
Белью нзобретення является уменьшение нотоеблення тока от источника входных импульсов после срабатывания, В описываемом пороговом элементе это достигается тем, что в него введены l дополнительные днеды и реэнстор, випоченные .последовательно между коллектором транзистора выходного каскада н точкой соединения упомянутых диода н резистора.
На чертеже представлена принципиальная елекгрнческаа схема описываемого элемента.
Он выполнен на эквиваленте двухбазового диора на транзисторах 1 я 2 разного тана проводимости, во входную цепь которого включены диоды 3 н 4 я резисгоры 5 н 6, В базовую цепь транзистора 1 включен делитель напряжения из резисторов 7 я 8, Кроме того, пороговый элемент содержит. выходной каскад на транзисторе 9, в цепь коллектора которого включен резистор 10 нагрузкн и с него на вход порогового элемента образована цепь положительной обратной связи нэ резисгора 11 я диода 12е
На базу транзястора 9 через резистор 13
607338 подав ся положительное напряжение смешения 0c-
Прн входном напряжении U „, равном нулю, транзисторы 1 и 2 находятся в закрытом сос гояннн, Hp8 BOOM транзнс гор 9 открыт и выходное напряжение равно O.
Точка соединения резисторов 8 н 13 че-. рез базу транзистора 9 оказывается свединенной с эмиттерами транзисгоров 2 и 9.
Таким образом, точка соединения базы 10 транзнстора 1 и коллектора транзистора 2 оказывается под напряженнем, сннмаемым с резисторов 7 н 8; Точка соединения резисторов 10 н 11 через коллекторно-базовый переход транзистора 9 оказывается сое - 15 днненной с эмнттерамн транзисторов 2 и 9, Когда входное напряжение достигает уровня, равного напряжению на резисторах
7 н 8, в цепи э1-.иттера транзистора 1 течет ток, который открывает транзистор 2, тем сак1ым увелпчивпя ток в эмиттерной цепи транзистора 1. Транзисторы 1 я 2 открываются «авннообразно. Точка соединепня резисторов 7 и 8 оказывается замкнутой через цепь коллектора транзистора 2 Р с эмиттеррамн транзисторов 2 и 9, На базе транзистора 9 действует над,яжепне смеще ння 3с, которое закрывает транзистор 9, На выходе порогового элемента появляегся напряженке, равное напряжению питания, Пру этом через цепь обратной связи выходное напряжение подается на вход порогового элемента через резистор 11 н диод 12, Зте еще больше увеличивает ток в эмпттерной цепи транзистора 1 и блокнрует пороговый
35 елемепт. Так как выходное напряжение значительно выше вхогиого напряжения, то диод 3 оказывае-г«,.:«закрыт, и вход порогового элемента о-.:.п,.-еп от источника вход40 ного напряжения, Пороговый элемент запоминает постигнутый уровень входного напряжения н отключается от источника измеряемого напряжения.
Для возвращения порогового элемента в исходное состояние необходимо на вход диода 4 подать положительное напряжение или соединить его на короткое время с эмиттером транзистора 2, Формула изобретения
Пороговый элемент, содержащий уснлитель постоянного тока с релейной характернстнкой состоящий из двухтр&нзисторного экви валента двухбазового диода, н выходного каскада на транзисторе, база которого через резистивный делнтель напряжения соединена с коллектором второго транзистора двух» транзисторного эквивалента двухбазового диода, эмнттер первого транзистора которого через последовательно соединенные резнстор н диод подключен ко входу порогово го элемента, о т л н ч а ю ш н и с я тем, что, с целью уменьшения потребления тока от нсточннка входных импульсов после сра.батывания, в него введены дополнительные диод и резистор, включенные носледова-. тельно между коллектором транзистора выкодно1 о каскада и точкой соединения упомя нутых диода и резистора.
Источннки информации, принятые bo внимание прн экспертизе:
1. Патент Япокнн ¹ 31783, кл. 97/08 В 82, 1976.
2, Патент Великобритании № 1202091, кл. Н 3 Т, 1970, Составитель А,, Артюх
