Реферат

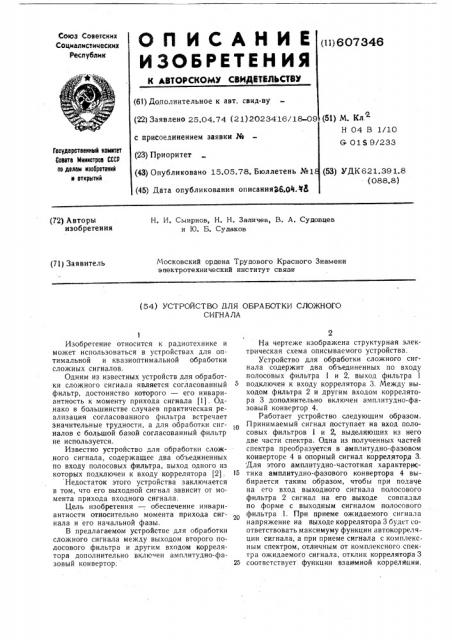

О П И С А Н И Е дцеота4е

ИЗОВРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25,04.74 (21) 2023416/18 09 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 15.05.78. Бюллетень №1 (45) Дата опубликования описанияф6,(й.Я (5!) М. Кл.

H 04 В 1/10

G 01 S 9/233

Гооударстаеинмй комитет

Сонета Мнннотроа СССР оо делам изооретоний н открытий (53) УДК621.391.8 (088.8) (72) Авторы изобретения

Н. И. Смирнов, Н. Н. Заличев, В. A Судовцев и Ю. Б. Судаков

Московский ордена Трудового Красного Знамени электротехнический институт связи (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ СЛОЖНОГО

СИГНАЛА

Изобретение относится к радиотехнике и может использоваться в устройствах для оптимальной и квазиоптимальной обработки сложных сигналов.

Одним из известных устройств для обработки сложного сигнала является согласованный фильтр, достоинство которого — его инвариантность к моменту прихода сигнала (1). Однако в большинстве случаев практическая реализация согласованного фильтра встречает значительные трудности, а для обработки сигналов с большой базой согласованный фильтр не используется.

Известно устройство для обработки слож,ного сигнала, содержащее два объединенных по входу полосовых фильтра, выход одного из которых подключен к входу коррелятора (2) . 1б

Недостаток этого устройства заключается в том, что его выходной сигнал зависит от момента прихода входного сигнала.

Цель изобретения — обеспечение инвариантности относительно момента прихода сигнала и его начальной фазы.

В предлагаемом устройстве для обработки сложного сигнала между выходом второго полосового фильтра и другим входом коррелятора дополнительно вклю ен амплитудно-фазовый конвертор: 25

На чертеже изображена структурная электрическая схема описываемого устройства.

Устройство для обработки сложного сигнала содержит два объединенных по входу полосовых фильтра 1 и 2, выход фильтра 1 подключен к входу коррелятора 3. Между выходом фильтра 2 и другим входом коррелятора 3 дополнительно включен амплитудно-фазовый конвертор 4.

Работает устройство следующим образом.

Принимаемый сигнал поступает на вход полосовых фильтров 1 и 2, выделяющих из него две части спектра. Одна из полученных частей спектра преобразуется в амплитудно-фазовом конверторе 4 в опорный сигнал коррелятора 3. Для этого амплитудно-частотная характернстика амплитудно-фазового конвертора 4 выбирается таким образом, чтобы при подаче на его вход выходного сигнала полосового фильтра 2 сигнал на его выходе совпадал по форме с выходным сигналом полосового фильтра 1. При приеме ожидаемого сигнала напряжение на выходе коррелятора 3 будет соответствовать максимуму функции автокорреляции сигнала, а при приеме сигнала с комплексным спектром, отличным от комплексного спектра ожидаемого сигнала, отклик коррелятора 3 соответствует функции взаимной корреляции, 6073-16

Фор иула изобретения

Составитель A. Грачев

Редактор Л. Жаворонкова Техред О. Луговая Корректор Q. Мельниченко

Заказ 2624/44 Тираж 805 Подписное

ЦНИИПИ Государственного комитета Совега Министров C(.CP по делам изобретений и открытий

I l3035, Москва, Ж-35. Раушская наб. д, 4 5

Филип.i ППП «Патенг». г. Ужгород, ул. Проектная, 4 так как в этом случае колебания, подаваемые на входы коррелятора 3, различны по форме.

Преимуществом предлагаемого устройства для обработки сложного сигнала является его инвариантность относительно момента прихода сигнала и его начальной фазы, а также и более простая его техническая реализация по сравнению с согласованным фильтром.

Устройство для обработки сложного сигнала, содержащее два объединенных по входу полосовь1х фильтра, выход одного из которых подключен к входу коррелятора, отличающееся тем, что, с целью обеспечения инвариантности относительно момента прихода сигнала и его начальной фазы, между выходом второго полосового фильтра и другим входом коррелятора дополнительно включен амплитудно-фазовый конвертор.

Источники информации„ принятые во внимание при экспертизе:

1. Заездный А. М. и др. Фазоразностная

40 модуляция и ее применение для передачи дискретной информации. М., «Связь», 1967, с. 15, рис. 1.1.

2. Патент США № 3456198, кл. 325 †4, 15.07.69.
