J% 60739

СССР

Класс 42h, 23»

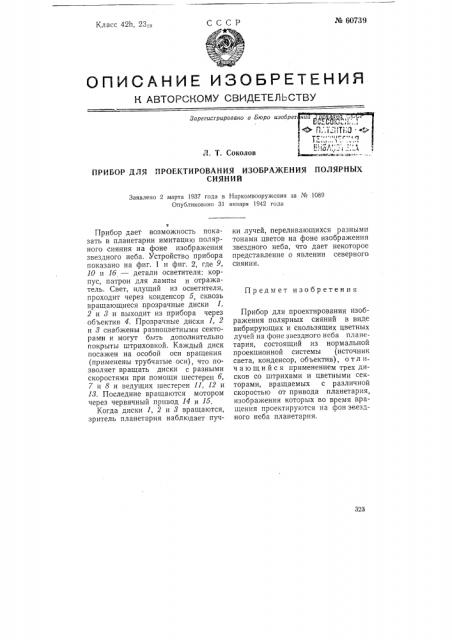

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобрет

Л. T. Соколов

ПРИБОР ДЛЯ ПРОЕКТИРОВАНИЯ ИЗОБРАЖЕНИЯ ПОЛЯРНЫХ

СИЯНИЙ

Заявлено 2 марта 1937 года в Наркомвооружения за № 1039

Опубликовано 31 января 1942 года ки лучей, переливающихся разными тонами цветов на фоне изображения звездного неба, что дает некоторое представление о явлении северного сияния.

Предмет изобретения

323

Прибор дает возможность показать в планетарии имитацию полярного сияния на фоне изображения звездного неба. Устройство прибора показано на фиг. 1 и фиг. 2, где 9, 10 и 16 — детали осветителя: корпус, патрон для лампы и отражатель. Свет, идущий из осветителя, проходит через конденсор б, сквозь вращающиеся прозрачные диски 1, 2 и 8 и выходит из прибора через объектив 4. Прозрачные диски 1, 2 и 8 снабжены разноцветными секторами и могут быть дополнительно покрыты штриховкой. Каждый диск посажен на особой оси вращения (применены трубчатые оси), что позволяет вращать диски с разными скоростями при помощи шестерен 6, 7 и 8 и ведущих шестерен 11, 12 и

13. Последние вращаются мотором через червячный привод 14 и 15.

Когда диски 1, 2 и 8 вращаются, зритель планетария наблюдает пучПрибор для проектирования изображения полярных сияний в виде вибрирующих и скользящих цветных лучей на фоне звездного неба планетария, состоящий из нормальной проекционной системы (источник света, конденсор, объектив), о т л ич а ю шийся применением трех дисков со штрихами и цветными секторами, вращаемых с различной скоростью от привода планетария, изображения которых во время вращения проектируются на фон звездного неба планетария.
