Реферат

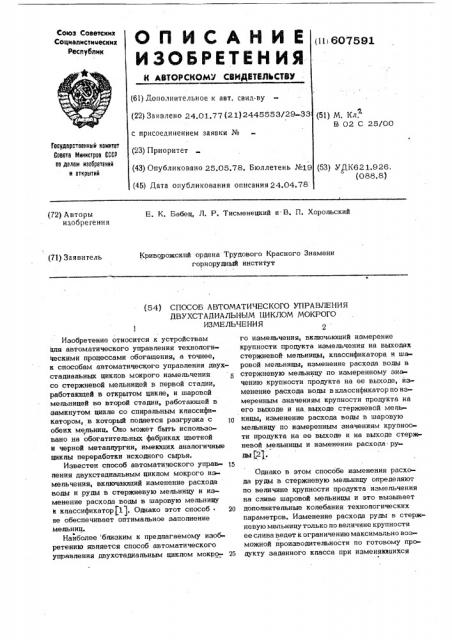

Oll HCAHHK

ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .й СВИДИТИЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 24.01.77 (21) 2445553/29-33 с присоединением заявки № (23) Приоритет

Союз Советских

Социалистимесних

Республик (1116О7891 (51) М. Кл.

В 02 С 25/00

Государственный номитет

Совета Министров СССР оо делам изобретений и открытий (43) Опубликовано 25.05.78. Бюллетень ¹19 (53) УДК621.926. (088. 8) (45) Дата опубликования описания 24.04.78 (72) Авторы иаобрегения

Е. К. Бабец, Л. P. Тисменецкий и В. П. Хорольский (71) Заявитель

Криворожский ардена Трудового Красного Знамени горнорудный институт (54) СПОСОБ ABTONATH×EÑKOÃÎ УПРАВЛЕНИЯ

ДВУХСТАОИАЛЬНЫМ ЦИКЛОМ МОКРОГО

ИЗМЕЛЬЧЕНИЯ ды (21.

Изобретение относится к устройствам ттпя автоматического управления технологи« ттескими процессами обогащения, а точнее, к способам автоматического управления двухстадиапьных циклов мокрого измельчения со стержневой мельницей в первой стадии, работающей в открытом цикле, и шаровой мельницей во второй стадии, работающей в замкнутом цикле со спиральным кпассификатором, в который подается разгрузка с 1ð обеих мельниц. Оно может быть использовано на обогатительных фабриках цветной и черной металлургии, имеющих аналогичные циклы переработки исходного сырья.

Известен способ автоматического управ- 15 пения двухстадиальным циклом мокрого измельчения, включающий изменение расхода воды и руды в стержневую мельницу и изменение расхода воды в шаровую мельницу и классификатор111. Однако этот способ ° 20 не обеспечивает оптимальное заполнение

Мельниц.

Найболее близким к предлагаемому изобретению является способ автоматического управления двухстадиапьным циклом мокро- 25

2 го измельчения, включающий измерение крупности пропукта измепьчения на выходах стержневой мельницы, кпассификатора и шаровой мельницы, изменение расхода воды в стержневую мельницу по измеренному значению крупности продукта на ее выходе, изменение расхода воды вклассификаторпоизмеренным значениям крупности продукта на его выходе и на выходе стержневой мельницы, изменение расхода воды в шаровую мельницу по измеренным значениям крупности продукта на ее выходе и на выходе стержневой мельницы и изменение расхода ру Однако в этом способе изменения расхода руды в стержневую мельницу определяют по величине крупности продукта измельчения на сливе шаровой мельницы и это вызывает допопнитепьные колебания технологических параметров. Изменение расхода руды в стержневую мельницу только по величине крупности ее слива ведет к ограничению максимально возможной производительности по готовому продукту заданного класса при изменяющихся

20 физико-механических характеристик исходноГо сырья, Это связано с тем, что при таком способе автоматического управления не поддерживается оптимальное заполнение и оптимальная плотность пульпы в мельнице, соответствующие качеству перерабатываемой рудые

Uemü изобретения - повышение качеств: управления. 1О

Это достигается тем, что в способе автоматического управления двухстадиальным циклом мокрого измельчения, включающем измерение крупности продукта измельчения на выходах стержневой мельницы, классификатора и шаровой мельницы, изменение расхода воды в стержневую мельницу по измеренному значению крупности продукта на ее выходе, изменение расхода воды в классификатор по измеренным значениям крупности продукта на его выхбде и на выходе стержневой мельницы, изменение расхода воды в шаровую мельницу по измеренным значениям крупности продукта на ее ,выходе и на выходе стержневой мельницы и 25 ! изменение расхода руды, отпичаюшийся тем, что, с целью повышения качества управления, дополнительно измеря1от весовой расход и удельный вес руды, по измеренным параметрам вычисляют объем-ЗО ный расход руды и используют вычисленное значение дпя изменения расхода руды и воды в стержневую мельницу.

Банный способ реализуют при помощи

3 устройства, изображенного на чертеже„ ус ройство состоит из датчика 1 весового расхода-.руды, вторичных приборов 2-7 регуляторов 8-1 1, вычислительного устройства

12, размножителей сигналов 13,14, блока управления 15 двигателем 16 привода питатепя 17, диафрагмы 18, дифманометра

19, исполнительных механизмов 20-22, датчиков крупности 23-25, датчика 26 удельного веса руды.

Измепьчительный комплекс состоит из

45 стержневой мельницы 27 первой стадии и шаровой мельницы 28 второй стадии, работающей в замкнутом цикле с классификатором 29.

Устройство работает спедующим образом.

Непрерывно контролируя весовой расход руды в стержневую мельницу 27 датчиком 1 и удельный вес руды, например, на сливе кпассификатора 29 датчиком удельного ве».

55 са руды 26, по сигналам со вторичных приборов 2 и 3, вычиспитепьноеустройство 12 определяет объемный расход руды в стержневую мельницу 27, сигнал с которого сравнивается с заданием в регуляторе 8 стабили-. зации объемного расхода руды и черезразмножитель сигналов 13 управляющий сигнал с регулятора 8 поступает в блок управления

15 двигателя 16 привода питатепя 17. Сигнал крупности продукта измельчения стержневой мельницы 27, измеряемой датчиком крупности 23, со вторичного прибора 4 через размножитепь сигналов 14, поступает на регулятор 8, корректируя задание системы стабилизации объемного расхода руды, а также на регулятор 9 стабилизации расхода воды в стержневую мельницу 27, на кс торый поступает со вторичного прибора 3 сигнап действительного расхода воды в стержневую мельницу, а также сигнал пропорциональный изменению объемного расхода руды. Кроме того, сигнап с размножитепя сигналов 14, с цепью ввода своевременной опережающей коррекции, при изменении физико-механических характеристик руды, поступает на регуляторы 10 и 11, которые

« изменяют расход воды в классификатор и шаровую мельницу пропорционально измене нию крупности измельченного продукта, из. меренной датчиками крупности 24 и 25.

Величина оптимального заполнения стержнецой мельницы определяется опытным путем.

Все сигналы коррекции поступают с .козффициентами, которые также определяются опытным путем и учитывают процент доневого участия корректирующих параметров.

Формула изобретения

Способ автоматического управпения двухстадиальным циклом мокрого изме пьчения, включающий измерение крупности продукта измельчения на выходах стержневой мельницы, классификатора и шаровой мельницы, изменение расхода воды в стержневую мельницу по измеренному значению крупности продукта на ее выходе, изменение расхода воды в классификатор по измеренным значениям крупности продукта на его выходе и на выходе стержневой мепьнииь!, изменение расхода воды в шаровую мельницу по измеренным значениям крупности продукта на ее выходе и на выходе стержневой ме пьчицы v., иэменениерасходаруды, о т и и ч а юш и и с я тем, что, с целью повышения качества управления, дополнительно измеряют весовой расход и удельный вес руды. по измеренным параметрам вычисляют объемный расход руды и используют вычисленное значение для изменения расхода руды и воды в стержневую мельницу.

Источники информации, принятые во внимание при экспертизе:

1, Авторское свидетельство N 350514, кп, В 02 С 25/00,, 1970, 2. Авторское с яде гепьство _#_o 454933, кп, В 02 С 25у00
