Реферат



Союз Советсиик

Социалистичесюа

Республик

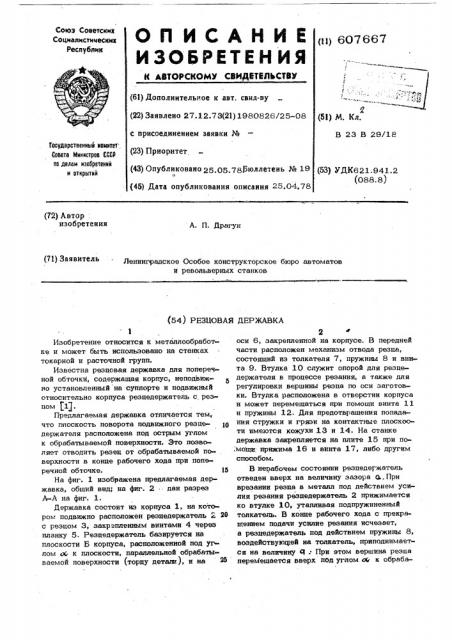

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (щ 607667, °

4 (61) Дополнительное к авт. свил-ву (22) Заявлено 27.12.73(21) 1980826/25-08 с присоединением заявки № (23) Приоритет, (43) Опубликовано 25.05.78Äþëëåòåíü № 19 о (45) Дата опубликования описания 25.04.78

2 (51) M. Кл.

В 23 В 29/18

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК621-941.2 (088. 8) (72} Автор: изобретения

A. П. Драгун

Ленинградское Особое конструкторское бюро автоматов и револьверных станков (71) Заявитель (54) РЕЗЦОВАЯ ДЕРЖАВКА

Изобретение относится к металлообрабоч ке и может быть использовано на станках токарной и расточной групп.

Известна резцовая державка для поперечной обточки, содержащая корпус, неподвижно установленный на суппорте и подвижный относительно корпуса резцедержатель с резцом Pl).

Предлагаемая державка отличается тем, что плоскость поворота подвижного резце- ð держателя расположена под острым углом к обрабатываемой поверхности. Это позволяет отводить резец от обрабатываемой поверхности в конце рабочего хода при поперечной обточке. И

На фиг. 1 изображена предлагаемая державка, общий вид; на фиг. 2 дан разрез

А-А на фиг. 1.

Державка состоит иэ корпуса 1, на котором подвижно расположен реэцедержатель 2 20 с резцом 3, закрепленным винтами 4 через планку 5. Реэцедержатель базируется на плоскости Б корпуса, расположенной под углом ос к плоскости, параллельной обрабатываемой поверхности (торцу детали), и на

2 оси 6, закрепленной на корпусе. В передней части расположен механизм отвода резца, состоящий иэ толкателя 7, пружины 8 и винта 9. Втулка 10 служит опорой для резцедержателя в процессе резания, а также для регулировки вершины резца по оси заготовки. Втулка расположена в отверстии корпуса и может перемещаться при помощи винта 11 и пружины 12. Для предотвращения попадания стружки и грязи на контактные плоскости имеются кожухи 13 и 14. На станке державка закрепляется на плите 15 при по;мо1ци, прижима 16 и винта 17, либо другим способом.

В нерабочем состоянии резцедегжатель отведен вверх на величину зазора 0,. При вреэании резца в металл под действием усилия резания резцедержатель 2 прижимается ко втулке 10, утапливая подпружиненный толкатель. В конце рабочего хода с прекращением подачи усилие резания исчезает, а реэцедержатель под действием пружины 8, воэдействуютттей на толкатель, приподнимается на величину 4: При этом вершина резца перейешается вверх под углом оо к обраба607667

Формула изобретения фиг. !

Фиг. Г

Составитель fI. Оболенская

Редактор Т. Шагова Техред К, Гаврон Корректор Д. Мельниченко

lit»

Заказ 2709/6 Тираж 1263 Подписное

Ц!- ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д. 4/5 филиал 1!П1! Патент, r. Ужгород, ул. Проектная, 4

i ываемой плоскости, а следовательно, от— ходит от обработанной поверхности и при

oopQTHai! ходе ee ne задевает. Резцовая дэржавка для поперечной обточки, содержа цая корпус, неподвижно установл.--нный ьа суппорте, и подвижный отн ситель но корпуса резцедержатель с резцом, о т- !О л и ч а ю ш а я с я тем, что, с целью отвода резца от обработанной поверхности в конце рабочего хода при поперечной обточке, плоскость поворота подвижного резцедэржателя расположена нод острым углом к обрабатываемой повег. хности.

Источники информации, принятые во внимание при экспертизе:

1. Патент США ¹ 2525216, кл. 82-37, 1950,
