Способ очистки железного купороса

Способ очистки железного купороса

Иллюстрации

Показать все

Реферат

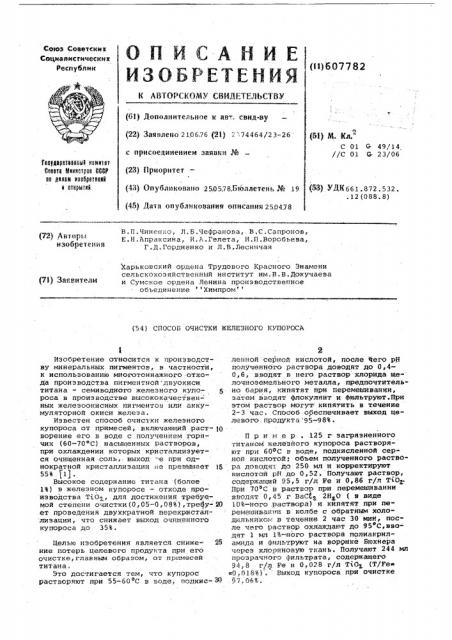

ОП К(:АНИЕ

ИЗОБРЕЛ ЕИИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Щ607782 (62) Дополнительное к авт, твид-ву (И) М. Кл.

С 01 G 49/14, //C G- 23/06 (22) Заявлено 21,06.76 (22) 2 -74464/23-26 .е присоединением заявки И

Гец)(еЕетееееыЕ ненмеее

Сееета Меееетрее СССР ее )(еаан нзабретееей е Откры26 (23) Приоритет

I (о8) УД2(661.872.532. .12(088.8) (43) Опубликовано 250578.Бэоллетень И 19

{45) Дата опубликований опиеания250478

В.П.Чиненко, Л.Б.Чефранова, В.C.Cçïpîíàâ, Е.Н.Апраксина, И,А.Гелета, И.П.Воробьева, Г.Д.Гордиенко и Л.В.Лесничая (72) Автори изобретения,э(арьковский ордена Трудового Красного Знаглени сельскохозяйственный институт им.В.В.Докучаева и Сумское ордена Ленина производственное объединение Химпрогл (72) Заявители (54) СПОСОБ ОЧИСТКИ ЖЕЛЕЗНОГО КУПОРОСА

Изобретение относится к производству минеральных пигментов, в частности, к использованию многотоннажного отхода производства пигментной двуокиси титана — семиводного железного купороса в производстве высококачественных железоокисных пигментов или аккумуляторной окиси железа.

Известен способ очистки железного купороса от примесей, включающий растворение его в воде с получением горячих (60-70ОС) насыщенных растворов, при охлаждении которых кристаллизуется очищенная соль, выход е при однократной кристаллизации не превыгггает

55% (11.

Высокое содержание титана (более

1,%) в железном купоросе - отходе npoH3BoQcTBct T%0g p3IH достижения т ебуемой степени очистки(0,05-0,08%),требует проведения двухкратной перекристал лизации, что снижает выход очпщенного купороса до 35%.

П р и м е p . 125 г загрязненного титаном железйого купороса растворяют нри 60вС в воде, подкисленной серной кислотой; объем полученного раство25 ра доводят до 250 мл и корректируют кислотой рИ до 0,52. Получают раствор, содержащий 95,5 г/л Ре и 0,86 г/л T(0 .

При 70 С в раствор при перемешивании вводят 0,45 г ВаС3 2НеО (s виде

М 103-ного .раствора) и кипятят при перемеэтиваннп в колбе с обратным холодильником в течение 2 час 30 мин, после чего раствор охлаждают до 95 С,вводят 1 мл Л.-ного раствора полиакрил25 амида и фильтруют на воронке Бюхнера через хлорнновую ткань. Получают 244 мп прозрачного Фипьтрата, содержащего

94,8 г/л Ре н 0,028 г/л Т ОЕ (Т/Pe 0.018%) . Выход купороса при очистке

4) 97. 06т.".

Целью изобретения является сннже«. ние потерь целевого продукта прн его очистке, главным образом„ o" примесей титана, Это достигается тем, что купорос растворяют при 55--60 С в воде, подкиаленной серной кислотой, после чего рН полученного раствора доводят до 0,40,6, вводят в нега раствор хлорида щелочноземельного металла„ предпочтительно бария„ кипятят при перемешивании, затем вводят флокулянт и Фильтруют.При зтом раствор могут кипятить в течение

2-3 час, Способ обеспечивает выход целевого гродукта 95-98%.

607782

Формула изобретения

Составитель Л. Темирова

Редактор Н.Данилович Техред й. Борисова Корректор А.Лакида

Заказ 2730/13 Тираж 655 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент ., г.ужгород, ул.Проектная, 4

1. Способ очистки железного купороса от примесей, включающий раствореwe его в воде при 55-65 C,о т л и ч ающий с я тем, что, с öåëüþ ñíèжения потерь целевого продукта при очистке от примесей титана, воду предварительно подкисляют серной кислотой и после растворения в ней железного купороса рИ раствора доводят до 0,430

0,6, далее вводят в него раствор хлорида щелочноземельного металла, предпочтительно бария, кипятят при перемешивании, вводят Флокулянт и затем фил ьт р уют .

2. Способ по п.1, о т л и ч а ю шийся тем, что раствор железного купороса кипятят в течение 2-3 час.

Источники инФормации, принятые во внимание при экспертизе:

1. Скалозубов И.Ф. Активные массы электрических аккумуляторов

Новочеркасск, 1962, с.90.
