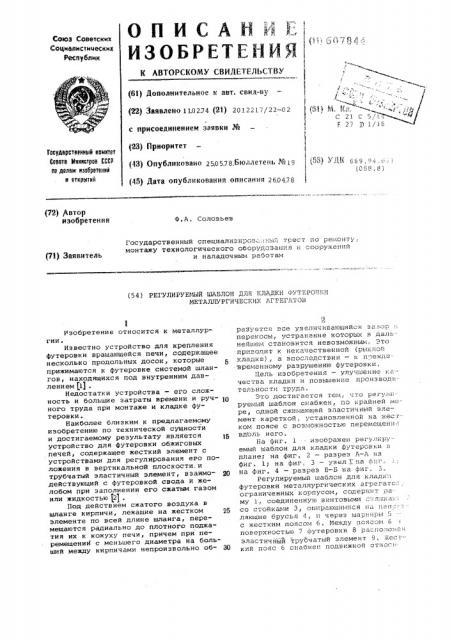

О П И С А Н Ь ).., ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свил-ву (22) Заявлено 1L0274 (21) 20122 -, /323-02 с присоединением заявки № (23) Приоритет (43) Опубликовано 2ь057В.Бюллетень ¹ I 9 (45) Дата опубликовании описания 2б047В

1 ! (5 ) (!

i Дб)

Гесударстаенный неинтет

Саавта Мнниатреа СССР ае делам нзабретаннй н 9TKpblTNii

i(К бб9 94 (0В В ) (72) / втор изобретения

Ф.A. Соловьев

ГОсударственный спеЦиалиэирОв .. Иы! трест пО ремонт монтажу TeXHoëOÃH×ÅñêÎÃÎ Оборудоэания и СООрУженкй и наладочным работам (7е) Заявитель (54) РЕГуДИРуЕМЫЙ IIIASJIOH д31Я КЛАДКИ фу7ЕРОВКИ

ИЕТАЛЛУРГИЧЕСКИХ AI PEPAT0B

l »

Изобретение относится к металлургии.

Известно устройство для крепления футеровки вращающейся печи, содержащее несколько продольных досок, которые прижимаются к футеровке системой шлангов, находящихся под внутренним давлением tl) .

Недостатки устройства — его сложность и большие затраты времени и руч- 10 ного труда при монтаже и кладке футеровки.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является 15 устройство для футеровки обжиговых печей, содержащее жесткий элемент с устройствами для регулирования его положения в вертикальной плоскости.и трубчатый эластичный элемент, взаимо- е0 действующий с футеровкой свода и желобом при заполнении его сжатым газом или жидкостью (2j .

Иод действием сжатого воздуха в шланге кирпичи, лежащие на жестком 25 элементе по всей длине шланга, перемещаются радиально до плотного поджатия их к кожуху печи, причем при перемещении с меньшего диаметра на больший между кирпичами непроизвольно об- 30 разуется все у еличиьающийся эазОР перекосы, устранение которых в дальнейшем становится невозможным» Это привОдит к нека 1ественнОй (рыхлОЙ кладка) . а впоследствии — к и земле временному разрушению футеровки, Цель HsoGpeTeíèë — улучше iBe ?iz . честна кладкч H повышение производи" тельиости труда, Это достигается тем, -:.î регулируемый шаблон снабжен, по крайней мере, одной сжимающей эластичный зле= мент кареткой, установленной на жестком поясе с воэможностью перемещени;, ВДОЛ::- НЕГО.

На фиг. 1 . изображен регулируемый шаблон для кладки футеровки r.: плане; на фиг. 2 -- разрез Х-й на фиг. 1l HG фиг: 3 — узел .!;i@ Й-. J,: на фиг. 4 — разрез Б-Б на фкг, 3, Регулируемый шаблон для кладки футеровки металлургических агрегатс.—;, ограниченных корпусом, содержит ра" му 1 СОЕдиненную винтовыми стяжкам

cQ стойками 3, Опирающимися на ляющие брусья 4, и через шарниры 5 с жестким пОЯсОм б. Между пОясом б поверхностью 7 футеровки В распоповаH эластичный трубчатый элемент 9, lecтккй пояс 6 снабжен подвижной Откос ., 607844 тельно него кареткой 10, которая за счет местного обжатия эластичного элемента 9 создает зазор 11 между торцом 12 каретки и поверхностью 7 футеровки 8. Для перемещения вдоль жесткого пояса 6 каретка 10 снабжена зубчатым колесом 13, которое входит в зацепление с зубчатым венцом 14 пояса 6.

На концах эластичного элемента 9 имеются краны 15 для подачи и выпуска сжатого газа или жидкости. !

О

Кладка футеровки свода с помощью предлагаемого шаблона производится после футеровки нижней части (несколько более половины окружности) по всей )5 длине печи или гаэохода следующим об. разом.

Вдоль печи или газохода на нижнюю футерованную часть укладываются продольные балки 16 и устанавливаются 20 подмости 17 с направляющими брусьями 4, на которые устанавливается рама 1 со стойками 3. Стойки фиксируются с помощью стопорных винтов 18.

Каретки 10 устанавливаются в тех местах, где была прервана кладка так, чтобы между торцом 12 каретки и внутренней поверхностью 7 футеровки 8 образсвался зазор 11, необходимый для 30 свободной установки кирпича футеровки.

Поворотом рукоятки 19 зубчатое колесо 13, находящееся в зацеплении с зубчатым венцом 14, поворачивается и передвигает кареткУ 10 настолько,чтобы уложенный кирпич подхватывался освободившейся частью эластичного элемента 9, находящегося под внутренним давлением воздуха, плотно прижимался к корпусу 20 и чтобы создались усло- 40 вия для свободной укладки следующего кирпича.

Таким образом, укладывая футеровку, каретки 10 сближаются и сходятся вверху. Затем одну из кареток отводят от места стыка, а другую устанавливают так, чтобы забить замковый кирпич.

После забивки замкового кирпича кладка полукольца (ряда) футеровки заканчивается. Далее из эластичного элемейта 9 выпускается воздух с помощью одного из кранов 15, а рама 1 с жестким поясом 6 и эластичным элементом 9 опускается с помощью вертикальных винтовых стяжек 2 настолько, чтобы устройство могло свободно переместитьcÿ для кладки следующего полукольца (ряда) .

Формула изобретени я

Регулируемый шаблон для кладки футеровки металлургических агрегатоВ„ ограниченной корпусом, содержащий жесткий пояс, выполненный с возможностью регулирования его положения в вертикальной плоскости, на наружной поверхности которого расположен эластичный трубчатый элемент, о т л и ч а ю щ и йс я тем, что, с целью улучшения качества кладки футеровки и повышения производительности труда, он снабжен, по крайней мере, одной сжимающей эластичный элемент кареткой, установленной на жестком поясе с возможностью перемещения вдоль него.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 340862, кл. F 27 В 7/28, 14.12.70, 1972.

2. Патент CEA Р 3298155, кл. 52749, 1967.
