Пневмоимпусное устройство для перемещения сыпучего и кускового материала

Пневмоимпусное устройство для перемещения сыпучего и кускового материала

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистимеских

Республик

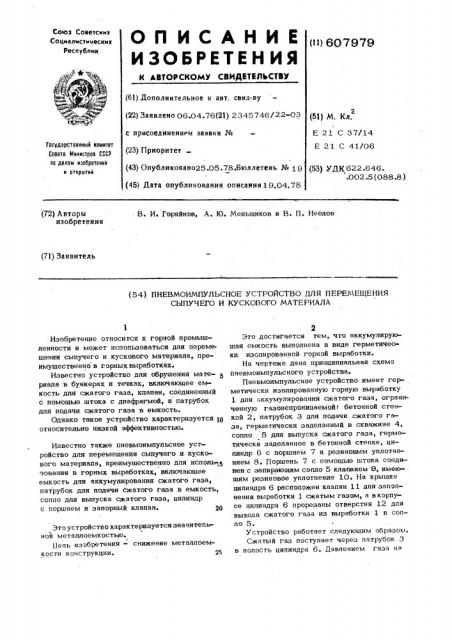

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (t>) 607979 (6I) Дополнительное к авт. свнд-ву (22) ЗаЯвлено 06 04-76(21) 2345746/22-03 с присоединением заявки № (23) Приоритет (43) Оцубликовано25.05.78.Бюллетень № 1 g (51) И. Кл.

Е 21 С 37/14

Е 21 С 41/06

Государственный комнтет

Совета Мнннстров СССР оо делам нзобретеннй н открытий (53) УДК 622.646. .002.5 (088.8 ) (45) Дата опубликования описания19.04.78 (72) Авторы изобретения

В. И. Горяйнов, А. Ю. Меныциков и В. П. Неелов (71) Заявитель (54) ПНЕВМОИМПУЛЬСНОЕ УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ

СЫПУЧЕГО И КУСКОВОГО МАТЕРИАЛА

Изобретение относится к горной промышленности и может использоваться для перемещения сыпучего н кускового материала, пре- имущественно в горных выработках.

Известно устройство для обрушения мате- л риала в бункерах и течках, включающее емкость для сжатого газа, клапан, соединенный с помощью штока с диафрагмой, и патрубок дпя подачи сжатого газа в емкость.

Однако такое устройство характеризуется 10 относительно низкой эффективностью.

Известно также пневмоимпульсное устройство для перемещения сыпучего и кускового материала, преимущественно для исполь-д зования в горных выработках, включающее емкость дпя аккумулирования сжатого газа, патрубок для подачи сжатого газа в емкость, сопло для выпуска сжатого газа, цилиндр с поршнем и запорный клапан. 20

Это устройство характеризуется значительнойй метаплоемкостью.

Цепь изобретения — снижение металлоемкости конструкции. Ж

Это достигается тем, что аккумулирующая емкость выполнена в виде герметичеоки: изолированной горной выработки.

На чертеже дана принципиальная схема пневмоимпульсного устройства.

Пневмоимпульсное устройство имеет герметически изолированную горную выработку

1 для аккумулирования сжатого газа, ограниченную газонепроницаемойт бетонной стенкой 2, патрубок 3 для подачи сжатого газа, герметически заделанный в скважине 4, сопло 5 для выпуска сжатого газа, герметически заделанное в бетонной стенке, цилиндр 6 с поршнем 7 и резиновым уплотнением 8. Поршень 7 с помощью штока соединен с запирающим сопло 5 клапаном 9, имеющим резиновое уплотнение 10. На крышке цилиндра 6 расположен клапан 11 дпя запопнения выработки 1 сжатым газом, а вкорпусе цилиндра 6 прорезаны отверстия 12 для выхода сжатого газа из выработки 1 в сопло 5.

У с тройство работает следующим об разом.

Сжатый газ поступает через патрубок.3 в полость цилиндра 6. Давлением газа нв

607979 поршень 7 запорный клапан 9 передвигается и закрывает сопло 5. Сжатый газ заполняет выработку 1 через клапан 11. Прн заполнении выработки 1 сжатым газом давлениЬ в полости цилиндра 6 и выработки 1 становится одинаковым. Открывание запорно о клапана 9 производят путем прекрашения подачи сжатого газа, через патрубок

3 и сообщения его с атмосферой, в результате чего давление сжатого газа в полости <0 цилиндра 6 снижается, силой давления изнутри выработки 1 на поршень 7 запорный клапан 9 мгновенно открывается, и сжатый газ выбрасывается из выработки 3. через отверстия 12 и сопло 5, образуя ;дарную 15 волну, под действием которой происходит перемешение сыпучего и кускового материала.

Формула изобретения

П не вмонмпульсное устройство для пе ремещення сыпучего и кускового материала, преимушественно для использования в горных выработках, включаюшее емкость для аккумулирования сжатого газа, патрубок для подачи сжатого газа в емкость, сопло дпя выпуска сжатого -аза, цилиндр с поршнем и запорный клапан, о тлич аюш е ес я тем, что, с целью снижения металлоемкости конструкции, аккумулируюшая емкость выполнена в виде герметически изолированной горной выработки.

ПНИИПИ Заказ 2775/23

Тираж 734 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
