Реферат

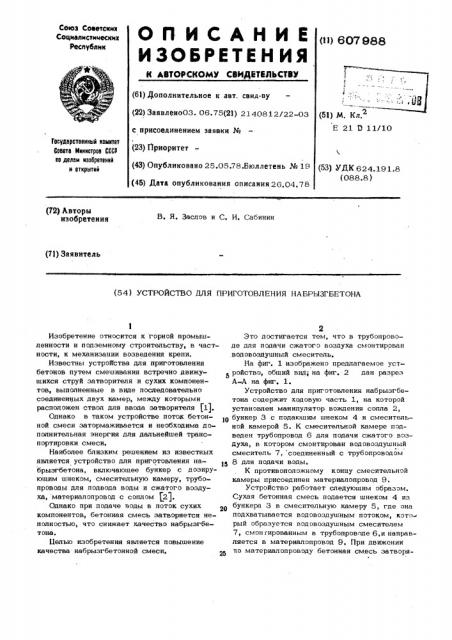

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Союз Соаетскнх

Соцналнстнмескнх

Республнк (! ) 607988 (61) Дополнительное к авт. саид-ву (22) Заявлеко03. 06.75(2т) 2140812/22-03 с присоединением заявки № (51) М. Кл.

Е 21 0 11/10

Государственный номнтет

Совета Инннстроа СССР по делам нзобретеннй н отнрытнй (23) Приоритет (43) Опубликовано 25.05.78.Бюллетень № 19 (46) Дата опубликования описания 26.04.78 (53) УДК 624.191.8 (088.8) (72) Авторы изобретения

В. Я. Заспов и С. И, Сабинин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ НАБРЫЗГБЕТОНА

Изобретение относится к горной промышпенности и подземному строительству, в частности, к механизации возведения крепи, Известны устройства дпя приготовления бетонов путем смешивания встречно движушихся струй затворителя и сухих компонентов, выполненные в виде последовательно соединенных двух камер, между которыми расположен ствол дпя ввода затворитепя (1).

Однако в таком устройстве поток бетонной смеси затормаживается и необходима допопнитепьная энергия дпя дальнейшей транспортировки смеси.

Наиболее близким решением из известных является устройство дпя приготовления набрызгбетона, включающее бункер с дозирующим шнеком, смеситепьную камеру, трубопроводы дпя подвода воды и сжатого воздуха, материалопровод с соплом (2j, Однако при подаче воды в поток сухих компонентов, бетонная смесь затворяется неполностью, что снижает качество набрызгбетона.

Целью изобретения является повышение качества набрызгбетонной смеси.

Это достигается тем, что в трубопроводе дпя подачи сжатого воздуха смонтирован водовоздушный смеситепь, На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 дан разрез

А-А на фиг. 1.

Устройство дпя приготовления набрызгбетона содержит ходовую часть 1, на которой установлен манипулятор вождения сопла 2, бункер 3 с подающим шнеком 4 и смеситепьной камерой 5. К смеситепьной камере подведен трубопровод 6 для подачи сжатого воздуха, в котором смонтирован водовоздушный смеситепь 7, соединенный с трубопроводом

8 дпя подачи воды.

К противоположному концу смеситепьной камеры присоединен материапопровод 9.

Устройство работает спедуюшим образом

Сухая бетонная смесь подается шнеком 4 из бункера 3 в смеситепьную камеру 5, где она подхватывается водовоздушным потоком, кото рый образуется водовоздушным смесителем

7, смонгированным в трубопроводе 6,и направляется в материапопровод 9. При движении

IIo материапопроводу бетонная смесь затворя607988

Составитель И. Воллер

Техред М, Левицкая Корректор Н. Тупица

Редактор H. Данилович

Заказ 2776/24 Тираж 734 Подписное

ЯНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-.35, Раушская наб„д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ется, смешивается с водовоздушным потоком и с помолдью манипулятора 2, на котором за=иреплен материалопровод, наносится на закрепляемую поверхность горной выработки.

Форм ула из обре те н ия

,.Уетройство для приготовления набрызгбетона, включаюшее подакнпий шнек, смесительную камеру, трубопроводы для подачи воды и воздуха и материалопровод, о т л и ч аю ш е е с я тем, что, с целью повышения качества набрызгбетонпой смеси, в трубопроводе для пода ;äóõà смонтирован водов оэдушный смеситель.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 124861, М., Кл. В 28 С 5/00., 1958.

2. Авторское свидетельство СССР

¹ 341946, М.Кл. Е 21 П 11/10, 1969.
