Гидрораспределитель механизированной крепи

Гидрораспределитель механизированной крепи

Иллюстрации

Показать все

Реферат



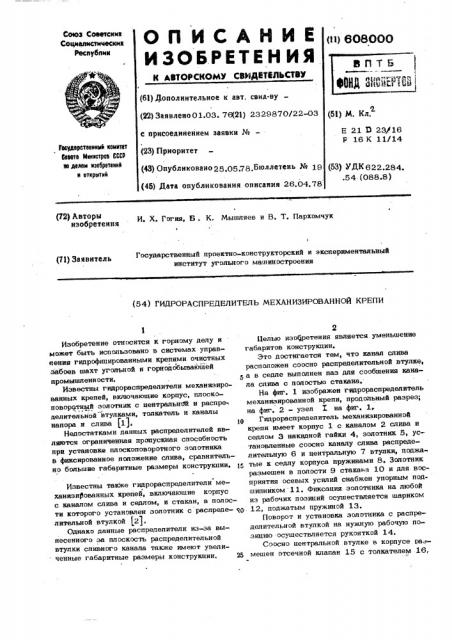

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВЛЬСТВУ

Союз Соеетсиин

Социалистических

Республик (и) 608ООО (6l) Дополнительное к авт. свнд-ву— (22) Заявлено 01.03. 76(21) 2329870/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.05 78.Бюллетень № 19 (5Ц М. Кл.

E 21 9 23/16

Р 16 К 11/14

Гооудвротвенний «ем«тот

Соввтв Министров СССР но денни изобретений н открытий (53) УДК 622.284..54 (088.8) (45) Дата опубликования описания 26.04.78 (72) Авторы иэобретения

И. Х. Гогия, В, К. Мышляев и В. Т. Пархомчук

I (7f) Заявитель ГосУдаРственный пРоектно-констРУктоРский и экспеРиментальный институт угольного машиностроения (54) ГИДРОРАСПРЕДЕЛИТЕЛЬ МЕХАНИЗИРОВАННОЙ КРЕПИ

Известны также гидрораспределители механизированных крепей, включающие корпус с каналом слива и седлом, и стакан, в полости которого установлен золотник с распреде- оО.. лительной втулкой )2), Однако данные распределители из-за вынесенного за плоскость распределительной втулки сливного канала также имеют увеличенные габаритные размеры конструкции, 25

Изобретение относится к горному делу и может быть использовано в системах управпення гидрофицированными крепями очистных .забоев шахт угольной и горнодобывающей промышленн ости. к

Известны гидрораспределители механизированных крецей, включающие корпус, плоскоповоротный золотник с цеитральнстй и распре целительной втулками, толкатель и каналы напора и слива fl), }О

Недостатками данных распределителей являются ограниченная пропускная способность при установке плосхоповоротного золотника в фиксированное положение слива, сравнительно большие габаритные размеры конструкции, т

Целью изобретения является уменьшение габаритов конструкции.

Это достигается тем, что канал слива расположен соосно распределительной втулке, а в седле выполнен паэ для сообщения канала слива с полостью стакана, На фиг. 1 изображен гидрораспределитель механизированной крепи, продольный разрез; на фиг, 2 - узел I на фиг. 1„

Гидрораспределитель механизированной крепи имеет корпус 1 с каналом 2 слива и седлом 3 накидной гайки 4, золотник 5, установленные соосно каналу слива распределительную 6 и центральную 7 втулки, поджа тые к седлу корпуса пружинами 8. Золотник размещен в полости 9 стакат .а 10 и для восприятия осевых усилий снабжен упорным подшипником 11. Фиксация золотника на любой из рабочих позиций осуществляется шариком

12, поджатым пружиной 13.

Поворот и установка золотника с распределительной втулкой на нужную рабочую позицию -осуществляется рукояткой 14.

Соосно центральной втулке в корпусе ра. мешен отсечной клапан 15 с толкателе тт 16, С>>0Е 000

Стакан удерживается от проворота относительно корпуса штифтом 1.7.

На седле корпуса выполнен паз 18, гидравлически сообщающий канал слива с полостью стакана. Лаз необходим в том случае, когда распределительная втулка будет ощибочМо оставлена над каналом слива и герметично закроет его, тогда жидкость не сможет выйти из рабочих полостей цилиндров секции крепи (на чертеже не показаны).

При работе поворотом рукоятки 14 золотник 5 устанавливается в необходимое рабочее положение, . ри нажатии на рукоятку 14 последняя, взаимодействуя с толкателем 16, открывает отсечной клапан 15, вследствие чего рабочая жидкость попадает в полость центральной втулки 7 и затем через распределительную втулку 6 — в рабочую полость цилиндров секции крепи.

При снятии усилия с рукоятки толкатель

16 возвращает>ся в исходное положение и отсечной клапан 15 закрывается, прекращая проход жидкости к рабочим полостям цилиндров крепи.

Малые габариты, простота в изготовлении и эксплуатации обеспечивают эффективное при менение предлагаемых распределителей рабочей жидкости.

Ф ормула из обретения

Гидрораспределитель механизированной крепи, включающий корпус с каналом слива и седлом, и стакан, в полости которого устаноВлен золотник с распределительной втулкой, отличающийся тем, что, с целью уменьшения габаритов конструкции, канал слива расположен соосно распределительной втулке, а в седле выполнен паз для сообщения канала слива с,полостью стакана.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

М 507701, кл. E 21 9 23/16„1974.

2. Авторское свидетельство СССР

% 332239, кл. Е 21 9 23/16, 1965, 608000
