Устройство для установки радиодеталей с осевыми выводами на печатную плату

Устройство для установки радиодеталей с осевыми выводами на печатную плату

Иллюстрации

Показать все

Реферат



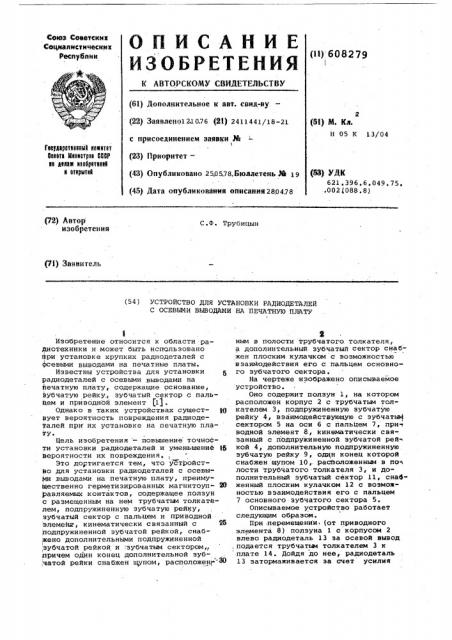

Союз Сеаетскик

Сециаиистичееиик

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заавлено12.1076 (21) 2411441/18-21 с присоединением заявки 3Ж

1 (23) Ириоритет—

{43) Опубликовано 250578.Бюллетень йе 19 (Щ 608279 (51) М. Кл.

Н 05 К 13/04

ГВФ ДЩВТВВВКИ1 NNNTTT еоавтв Маинатров ВСПР

56 39435 N366POTOHRN н открыий (53) УДК

621.396.6.049,75 ° .002(088.8) (45) Дата опубликования описания280478 (72) Автор изобретения

С.Ф, Трубицын (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ РАДИОДЕТАЛЕЙ

С ОСЕВЫМИ ВЫВОДАМИ HA ПЕЧАТНУЮ ПЛАТУ

Изобретение относится к области раДиотехники и может быть использовано при установке хрупких радиодеталей с фсевыми выводами на печатные платы.

Известны устройства для установки радиодеталей с осевыми выводами на йечатную плату, содержащие Основание, зубчатую рейку, эубчатый сектор с пальцем и приводнбй элемент jl).

Однако в таких устройствах сущест- 3g вует вероятность повреждения радиодеталей при их установке на печатную плату °

Цель изобретения — повышение точности установки радиодеталей и уменьшение 1б вероятности их повреждения.

Это достигается тем, что устройстso для установки радиодеталей с осевыми выводами на печатную плату, преиму щественно герметиэированньж магнитоуп- 20 равляемых контактов, содержащее ползун с размещенньм на нем трубчатьм толкателем, подпружиненную зубчатую рейку, зубчатый сектор с пальцем и приводной элемент, кинематически связанный с 25 ,подпружиненной зубчатой рейкой, снабжено дополнительными подпружиненной !

;зубчатой рейкой и .зубчатым сектором,„ причем один конец дополнительной зуб;:чатой рейки снабжен щупом, расположен @

В ным в полости трубчатого толкателя, а дополни:ельный зубчатый сектор снабжен плоским кулачком с возможностью взаимодействия его с пальцем основного зубчатого сектора.

На чертеже изображено описываемое устройство.

Оно содержит полэун 1, на котором расположен корпус 2 с трубчатым толкателем 3, подпружиненную зубчатую рейку 4, взаимодействующую с эубчатыь сектором 5 на оси б с паль11ем 7, при водной элемент 8, кинематически связанный с подпружиненной зубчатой рей" кой 4„ дополнительную подпружиненную зубчатую рейку 9, один конец которой снабжен щупом 10,. расйоложенным в поч лости трубчатого толкателя 3, и дополнительный зубчатый сектор 11, снабженный плоским кулачком 12 с возможностью взаимодействия его с пальцем

7 основного зубчатого сектора 5.

Описываемое устройство работает следующим образом.

При перемещении (от приводного элемента 8) ползуна 1 с корпусом 2 влево радиодеталь 13 за осевой вывод ,подается трубчатым толкателем 3 к плате 14. Дойдя до нее, радиодеталь

13 затормаживается эа счет усилия

608279

1Я 15 У7

Составитель Н. Блинкова

Техред A Алатырев Корректор ., Папп

Редактор Т. Загребельная

Заказ 2817/40 Тираж 992 Подписное

ЦНИИПИ Государственного комитетав Совета Министров СССР по делам изобретений и открытий

11.3035, Москва, Ж-35, Раушская наб., д,,4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

l сопротивления установке, а ее осевой вывод удерживает (до соприкосновения трубчатого толкателя 3 с колбой ра диодетали 13) шуп 10 подпружиненной . .цЖчахяй,Райки Й B результате BTol" дополнительный! зубчатый сектор 11 с улачком 12 поворачивается против чаовой стрелки на оси 15 на угол, завнl=„ сящий от длины осевого -вывода радиоде ..али °

При дальнейшем перемещении ползут трубчатый толкатель 3 продолжает до-,, сылать радиодеталь 13 в плату 14. Подпружиненная зубчатая .райка 4,коснувшись платы 14, прекращает движение,и взаимодействующий с ней зубчатый сектор 5 с пальцем. 7 поворачивается против часовой стрелки на оси б.

Как только палец 7 достигйет ку-. лачка 12, корпус 2 с трубчатым толкателем 3 останавливается, закончив Ф0 установку радиодетали, а затем возвращается в исходное положение.

Формула изобретения

Устройство для установки радиодеталей с осевыми выводами на печатную, 25 плату, преимущественно герметизирован ных магнитоуправляемых контактов, со держащее ползун с размещенным на нем трубчатым толкателем, подпружиненную зубчатую рейку, зубчатый сектор с пальцем и приводной элемент, кинемауиг чески связанный с подпружиненной зуб, чатой рейкой, о т л и ч а ю щ е е с я ! тем, что, с целью првыаения точности ! установки радиодеталей и уменьшения вероятности их повреждения, оно снаб жено дополнительными подпружиненной зубчатой рейкой и зубчатьви сектором, причем один конец дополнительной зубчатой рейки снабжен щупом, расположец ным в полости трубчатого толкателя,а дополнительйый зубчатый сектор. сйабжен плоским кулачком с воэможностью вза- имодействия его с пальцем основного зубчатого сектора.

Источники инФормации, принятые ad внимание при экспертизе:

1. Авторское свидетельство СССР

Р 395б43, кл. Р 16 Н 37/04, 1973.
