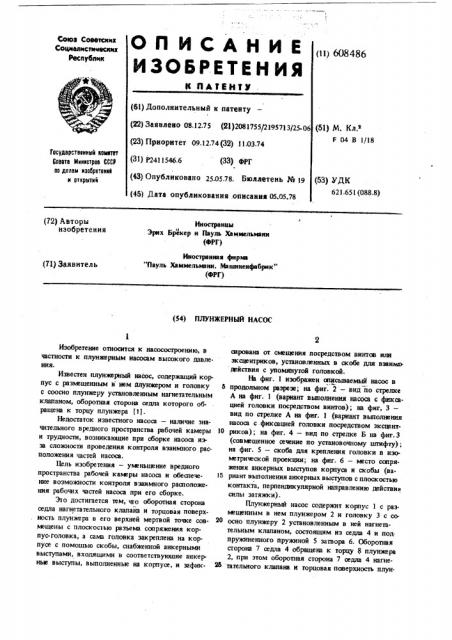

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Сеоа Советских

Социал нс тимина

Ресиуб

Il ПАТЕНТУ (6l) Дополнительный к патенту (22) Заявлено 08.12.75 (21)2081755 2195713/25-06 (51) M. Кл.

F 04 В 1/18 (23) Приоритет 09.12,74(32) 11.03.74

Государстввнный коинтпт

Воввтв Мнннстров СССР пп делам нзобретеннй и открппнй (31) Р2411546.6 (33) ФРГ (43) Опубликовано 25.05.78. Бзоллетеиь ph 19 (53) УДК

621.651 (088.8) (45) Дата опубликования,описания 05Л5.78 (72) Авторы изобретения

Иностранцы

Эрих Бренер и Пауль Хаммельманн (ФРГ) Иностранная фирма

"Пауль Хаммельмаин, Мещиненфабрик" (@Fr) (71) Заявитель (54) ПЛУНЖЕРНЫЙ НАСОС

Изобретение относится к насосостроению, в частности к плунжерным насосам высокого давления.

Известен плунжерный насос, содержаппгй корпус с размещенным в нем плунжером и головку с соосно нлунжеру установленным нагнетательным клапаном, оборотная сторона седла которого обращена к торцу плунжера (11.

Недостаток известного насоса — наличие значительного вредного пространства рабочей камеры и трудности, возникающие при сборке насоса иэза сложности проведения контроля взаимного расположения частей насоса.

Цель изобретения — уменьшение вредного пространства рабочей камеры насоса и обеспечение возможности контроля взаимного расположения рабочих частей насоса при его сборке, Это достигается тем, что оборотная сторона седла нагнетательного клалайа и торцовая поверхность плунжера в его верхней мертвой точке совм:щепы с плоскостью разъема сопряжения корпус-головка, а сама головка закреплена на корпум с помощью скобы, снабженной анкерными выступами, входящими в соответствующие анкерным выступы, выполненные на корпусе, и зафиксирована от смещения посредством винтов илн эксцентриков, установленных в скобе для взаимв. действия с упомянутой головкой.

На фиг. 1 изображен саисываемый насос в

6 продольном разрезе; на фиг. 2 — внд по стрелке

А на фиг. 1 (вариант выполнения насоса с фиксацией головки посредством винтов); на фиг, 3— вид по стрелке А на фиг. 1 (вариант выполнения насоса с фиксацией головки посредством эксцент10 риков); на фиг. 4 — вид по стрелке Б на фиг.3 (совмещенное сечение по установочному штифту); на фиг. 5 — скоба для крепления головки в изометрической проекции; на фиг. б — место ссатряженин анкерных выступов корпуса и скобы (ваl5 риант выполнения анкерных выступов с плоскостью контакта, перпендикулярной направлению действия силы затяжки), Плунжерный насос содержит корпус 1 с размещенным в нем плунжером 2 и головку 3 с со20 осно плунжеру 2 установленным в ней нагнетательным клапаном, состоящим иэ седла 4 и под. пружиненного пружиной 5 затвора б, Оборотная сторона 7 седла 4 обращена к торцу 8 плунжера

2, при этом оборотная сторона 7 седла 4 нагнеИ тательного клапана и торцовая поверхносп плун608486 хара 2 в его верхней мертвой точке совмещены с плоскостью разъема 9 сопряжения корпуа 1— головка 3. Головка 3 закреплена на корпусе 1 с помощью скобы 10, снабженной анкерными выступами 11, входящими в соответствующие анкерные выступы 12, выполненные на корпусе 1. Головка 3 зафиксирована от смещения посредством винтов 13 или эксцентриков 14, установленных в скобе 10 для взаимодействия с головкой 3.

Орйентация скобы 10 относительно головки 3 осуществляется при помощи штифтов 15. Для установки эксцентриков 14 в скобе 10 выполнены окна 16, а сами эксцентрики установлены на осях 17.

Насос, кроме указанных деталей, содержит подпружиненный всасывающий клапан 18, установленный концентрично плунжеру 2 и снабженный упором 19 для взаимодействия с упором 20, установленным в корпусе 1, по обеспечивает регла- ( ментированную величину открытия всасывающего клапана 18 в период выполнения насосом такта всасывания. Между корпусом 1 и головкой 3 установлено уплотнительное кольцо 21.

Изображенные на фиг. 2 и 3 насосы имеют три плунжера 2, Все полости В за нагнетательными клапанами сообщены меж(гу собой отверстиями "а". Анкерные выступы 11 и 12 скобы 10 и . корпуса 1 соответственно могут быть выполнены в плоскости контакта под углом к направлению действия силы затяжки типа ласточкина хвоста, или перпендикулярно направлению действия силы затяжки.

Работа осуществляется при возвратно-поступательном движении плунжера 2. Так как плоскость разъема 9 сопряжения корпус 1 — головка 3 совмещена с поверхностью торца 8 плунжера 2 (с гарантированным зазором, исключающим прямой контакт плунжер-головка), значительно упрощается технологический контроль взаимного расположения остей насоса при его сборке, а также существенно уменьшается вредное простран!

5 (О 7 В g 81

4 ъъ ме .erao рабочей камеры, так называемый мертвый объем", что особенно важно при работе насоса с высокими значениями давления нагнетания.

При сборке насоса после установки голов5 ки 3 производится надвижка скобы 10 до сопряжения анкерных выступов 11 и 12, затем вставляются установочные штифты 15, после чего головка

3 притягивается к корпусу .1 при помощи винтов 13, завернутых в скобу 10. Сог((асио изобре.

lO темню затяжка головки может осуществляться эксцентриками 14.

Аикерные выступы 11 и 12 могут быть выполнены или по всей длине сопряжения скоба

10 — корпус 1, или отдельными участками, как показано на фиг. 5.

Формула изобретения

Плунжерный насос, содержащий корпус с размещенным в нем плунжером и головку с соосно плунжеру установленным нагнетательным клапаном, оборотная сторона седла которого обращена к торцу плунжера, о т л и ч а ю ш и ис я тем, что, с целью уменьшения вредного прь. странства рабочей камеры насоса и обеспечения возможности контроля взаимного расположения рабочих частей насоса при его сборке, оборотная сторона седла нагнетательного клапана и торцовая поверхность плунжера в его. верхней мертвой точке совмещены с плоскостью разъема сопряжения корпус-головка, а сама головка закреплена на корпусе с помощью скобы, снабженной анкерными выступами, входящими в соответствующие аиз керные выступы, выполненные на корпусе, и зафиксирована or смещения посредством винтов или эксцентриков, установленных в скобе для взаимо действия с упомянутой головкой.

Источники информации, принятые во внима40 ние при экспертизе:

1. Заявка ФРГ и 2152956, кл. 59а, 32, 1971.
