Матрица для высадки
Иллюстрации
Реферат

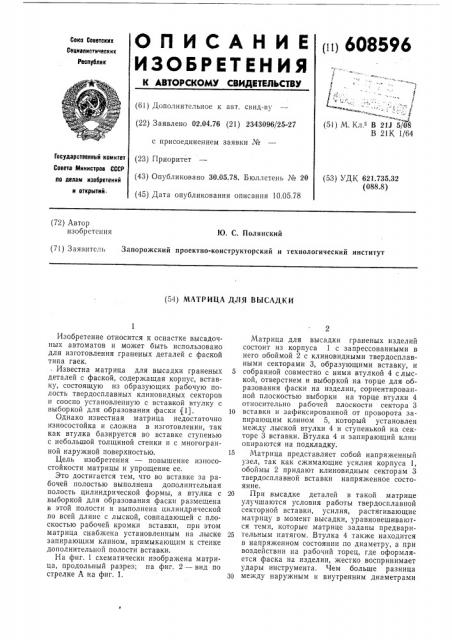

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1н1 608596
Союз Советских
Социалистических
Республик ъ,ю, (51) М. Кл В 211 5/08
В 21К 1/64 (Gi) Дополнительное к авт. свид-ву (22) Заявлено 02.04.76 (21) 2343096/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 10.05.78
Государственный комитет
Совета Министров СССР (53) УДК 621.735.32 (088.8) ло делам изобретений н открытий. (72) Автор изобрстсния
Ю. С. Полянский (71) Заявитсль Запорожский проектно-конструкторский и технологический институт (54) МАТРИЦА ДЛЯ ВЫСА,11,КИ
Изобретение относится к оснастке высадочных автоматов и может быть использовано для изготовления граненых деталей с фаской типа гаек.
- Известна матрица для высадки граненых деталей с фаской, содержащая корпус, вставку, состоящую из образующих рабочую полость твердосплавных клиновидных секторов и соосно установленную с вставкой втулку с выборкой для образования фаски (1).
Однако известная матрица недостаточно износостойка и сложна в изготовлении, так как втулка базируется во вставке ступенью с небольшой толщиной стенки и с многогранной наружной поверхностью.
Цель изобретения — повышение износостойкости матрицы и упрощение ее.
Это достигается тем, что во вставке за рабочей полостью выполнена дополнительная полость цилиндрической формы, а втулка с выборкой для образования фаски размещена в этой полости и выполнена цилиндрической по всей длине с лыской, совпадающей с плоскостью рабочей кромки вставки, при этом матрица снабжена установленным на лыске запирающим клином, примыкающим к стенке дополнительной полости вставки.
На фиг. 1 схематически изображена матрица, продольный разрез; на фиг. 2 — вид по стрелке А на фиг. 1, 2
Матрица для высадки граненых изделий состоит из корпуса 1 с запрессованными в него обоймой 2 с клиновидными твердосплавными секторами 3, образующими вставку, и
5 собранной совместно с ними втулкой 4 слыской, отверстием и выборкой на торце для образования фаски на изделии, сориентированной плоскостью выборки на торце втулки 4 относительно рабочсй плоскости сектора 3
10 вставки и зафиксированной от проворота запирающим клином 5, который установлен между лыской втулки 4 и ступенькой на секторе 3 вставки. Втулка 4 и запирающий клин опираются на подкладку.
15 Матрица представляет собой напряженный узел, так как сжимающие усилия корпуса 1, обоймы 2 придают клиновидным секторам 3 твердосплавной вставки напряженное состояние.
20 При высадке деталей в такой матрице улучшаются условия работы твердосплавной секторной вставки, усилия, растягивающие матрицу в момент высадки, уравновешиваются теми, которые матрице заданы предвари25 тельным натягом. Втулка 4 также находится в напряженном состоянии по диаметру, а при воздействии на рабочий торец, где оформляется фаска на изделии, жестко воспринимает удары инструмента. Чем больше разница
З0 между наружным и внутренним диаметрами
608596
Составитель T. Горбунова
Корректор Л. Орлова
Техред Н. Рыбкина
Редактор T. Морозова
Заказ 814/18 Изд. № 453 Тираж 1087 Подписное
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 вставки, тем устойчивее матрица, т. е. стойкость ее повышается.
Формула изобретения
Матрица для высадки граненых деталей с фаской, содержащая корпус, вставку, состоящую из образующих рабочую полость твердосплавных клиновидных секторов, и соосно установленную с вставкой втулку с выборкой для образования фаски, отличающаяся тем, что, с целью повышения ее износостойкости и упрощения изготовления, во вставке за рабочей полостью выполнена дополнительная полость цилиндрической формы, а втулка с выборкой для образования фаски размещена в этой полости и выполнена цилиндрической по всей длине с лыской, совпадающей с плоскостью рабочей кромки вставки, прп этом матрица снабжена установленным на лыске запирающим клином, примыкающим к стенке дополнительной полости вставки.
Источники информации, принятые во внимание при экспертизе
1. Заявка № 2328972, кл. В 21J 5/08, 1976, по которой принято решение о выдаче авторского свидетельства.
