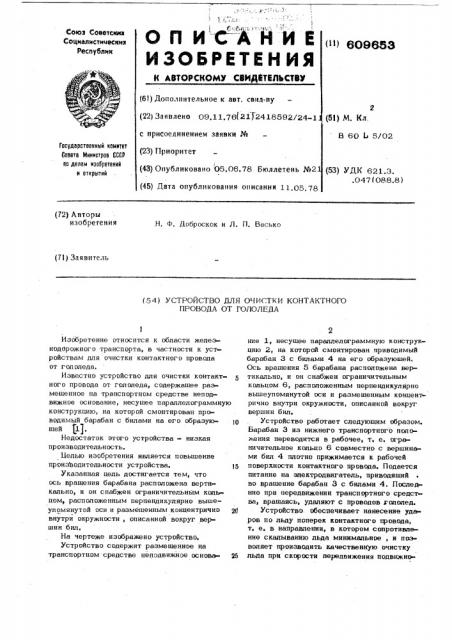

р - :1. Л . (.

СПИ Е

ИЗОБРЕТЕН ИЯ

САНИ

Союз Советските

Социалистическиз

Республик (<>) 809853

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6E) Дополнительное к авт. свил-ву (22) Заявлено 09,11.76(21) 2418592/24-1 с присоединением заявки № (23) Приоритет (43) Опубликовано О5.06.78 Бтоллетень №2 (51) М, Кл.

В 60 L 5!02

Государствеииа1й комитет

Совета Министров СССР оо делам иэооретеиий

И OTKPblTHH (53) УДК 621.3. .047 (088.8) (45) Дата опубликования описания 11.05.78 (72) А в то ры изобретения

Н. Ф. Доброскок и Л. П. Васько (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ КОНТАКТНОГО

ПРОВОДА ОТ ГОЛОЛЕДА

Изобретение относится к области железнодпрожного транспорта, в частности к устройствам для очистки контактного провода от гололеда.

Известно устройство для очистки контактного провода от гололеда, содержащее размещенное на транспортном средстве неподвижное основание, несущее параллелограммную конструкцию, на которой смонтирован проводимый барабан с билами на его образующей $1).

Недостаток этого устройства — низкая пр онзв одитель ность.

Е елью изобретения является повышение производительности устройства. 15

Указанная цель достигается тем, что ось вращения барабана расположена вертикально, и он снабжен ограничительным кольцом, расположенным перпендикулярно вышеупомянутой оси и размещенным концентрично внутри окружности, описанной вокруг вершин бил, На чертеже изображено устройство.

Устройство содержит размещенное на транспортном средстве неподвижное основа- 25 ние 1, несущее параллелограммную конструкцию 2, на которой смонтирован приводимый барабан 3 с билами 4 на его образующей.

Ось вращения 5 барабана расположена вертикально, и он снабжен ограничительным кольцом 6, расположенным перпендикулярно вышеупомянутой оси и размещенным концепт рично внутри окружности, описанной вокруг вершин бил.

Устройство работает следующим образом.

Барабан 3 из нижнего транспортного положения переводится в рабочее, т. е. ограничительное кольцо 6 совместно с вершинами бил 4 плотно прижимается к рабочей поверхности контактного провода. Подается питание на электродвигатель, приводящий во вращение барабан 3 с билами 4. Последние при передвижении транспортного средст ва, вращаясь, удаляют с проводов s àëîëeä.

Устройство. обеспечивает нанесение ударов по льду поперек контактного провода, т. е. в направлении, в котором сопротивле» ние скалыванию льда минимальное, и позволяет производить качественную очистку льде при скорости передвижения подвижно609653

Составитель А. Честной

Редактор Н. Ахмедова Техред 3, Фанта Корректор В. Сердюк

Заказ 2911/13 Тираж 841 Подписное

ЫНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 го состава до 60 км/час. Зто повышает его производительность.

Формула изобретения

Устройство для очистки контактнсго провода от гололеда преимущественно электри5 фицированных участков мелезных дорог, содержащее размещенное на транспортном средстве неподвижное основание, несущее параллелограммную конструкцию, на которой смонтирован приводимый барабан с билами на его образующей, о т л и ч а ю ш е ес я тем, что, с целью повышения производительности устройства, ось вращения барабана расположена вертикально, и он снабжен ограничительным кольцом, расположенным перпендикулярно вышеупомянутой оси и размещенным концентрично внутри окружности, описанной вокруг вершин бил.

Источники информации, принятые во внимание при экспертизе:

1. Сординов С. М. Анализ работы и повышение надежности устройств энергоснабжения электрифицированных железных дорог.

М., Транспорт", 1975, с. 107, рис. 11-62.
