Рабочий орган экскаватора для вскрытия уложенных в грунт трубопроводов

Рабочий орган экскаватора для вскрытия уложенных в грунт трубопроводов

Иллюстрации

Показать все

Реферат

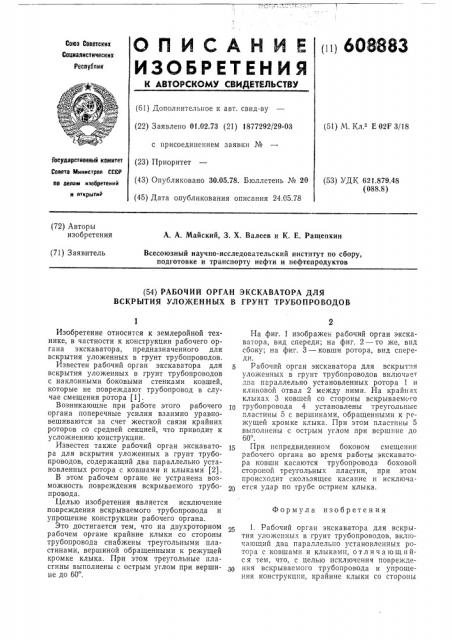

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1ц 668 883

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.02.73 (21) )877292/29-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 24.05.78 (51) М. Кл Е 02F 3/18

Государственный комитет

Совета Министров СССР

IIo делам изобретений и открытнр (53) УДК 621.879.48 (088.8) (72) Авторы изобретения

А. А. Майский, 3. Х. Валеев и К, Е. Ращепкин

Всесоюзный научно-исследовательский институт по сбору, подготовке и транспорту нефти и нефтепродуктов (71) Заявитель (54) РАБОЧИЙ ОРГАН ЭКСКАВАТОРА ДЛЯ

ВСКРЫТИЯ УЛОЖЕННЫХ В ГРУНТ ТРУБОПРОВОДОВ

Формула изобретения

Изобретение относится к землеройной технике, в частности к конструкции рабочего органа экскаватора, предназначенного для вскрытия уложенных в грунт трубопроводов.

Известен рабочий орган экскаватора для вскрытия уложенных в грунт трубопроводов с наклонными боковыми стенками ковшей, которые не повреждают трубопровод в случае смещения ротора (1).

Возникающие при работе этого рабочего органа поперечные усилия взаимно уравновешиваются за счет жесткой связи крайних роторов со средней секцией, что приводит к усложнению конструкции.

Известен также рабочий орган экскаватора для вскрытия уложенных в грунт трубопроводов, содержащий два параллельно установленных ротора с ковшами и клыками (2).

В этом рабочем органе не устранена возможность повреждения вскрываемого трубопровода.

Целью изобретения является исключение повреждения вскрываемого трубопровода и упрощение конструкции рабочего органа.

Это достигается тем, что на двухроторном рабочем органе крайние клыки со стороны трубопровода снабжены треугольными пластинами, вершиной обращенными к режущей кромке клыка. При этом треугольные пластины выполнены с острым углом при вершине до 60 .

На фиг. 1 изображен рабочий орган экскаватора, вид спереди; на фиг. 2 — то же, впд сбоку; на фиг. 3 — ковши ротора, вид спереди

Рабочий орган экскаватора для вскрытия уложенных в грунт трубопроводов включает два параллельно установленных ротора 1 и клиновой отвал 2 между ними. На крайних клыках 3 ковшей со стороны вскрываемо го трубопровода 4 установлены треугольные пластины 5 с вершинами, обращенными к режущей кромке клыка. При этом пластины 5 выполнены с острым углом при вершине до

6Q .

15 При непредвиденном боковом смещении рабочего органа во время работы экскаватора ковши касаются трубопровода боковой стороной треугольных пластин, при этом происходит скользящее касание и исключается удар по трубе острием клыка.

1. Рабочий орган экскаватора для вскрытия уложенных в грунт трубопроводов, включающий два параллельно установленных ротора с ковшами и клыками, о т л и ч а ю щ и йся тем, что, с целью исключения повреждения вскрываемого трубопровода и упрощения конструкции, крайние клыки со стороны

608883

Рыг. /

Риг, 3

Составитель В. Шестимирова

Техред А. Камышникова Корректор Т. Добровольская

Редактор Д. Павлова

Подписное

Заказ 681/13 Изд. № 424 Тираж 820

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 трубопровода снабжены треугольными пластинами с вершинами, обращенными к режущей кромке клыка.

2. Рабочий орган по п. 1, о тл и ч а ю щи йся тем, что треугольные пластины выполнены с острым углом при вершине до 60, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР №244207, кл. Е 02Г 3/18, 1968.

5 2. Авторское свидетельство СССР №257355, кл. Е 02F 3/18, 1968,
