Реферат

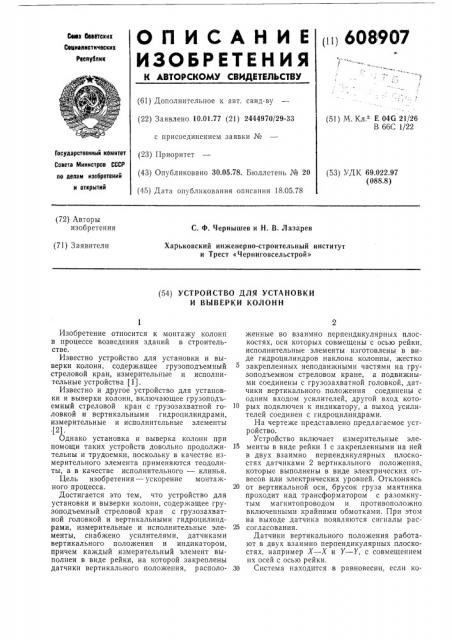

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ 608907

Сава 6оввтских

Сваиалистических

Рвслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.01.77 (21) 2444970/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.78, Бюллетень № 20 (45) Дата опубликования описания 18.05.78 (51) М. Кл, Е 04G 21/26

В 66С 1/22

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 69.022.97 (088.8) (72) Авторы изобретения

С. Ф. Чернышев и Н. В. Лазарев (71) Заявители

Харьковский инженерно-строительный институт и Трест «Черниговсельстрой» (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ

И ВЫВЕРКИ КОЛОНН

Изобретение относится к монтажу колонн в процессе возведения зданий в строительстве.

Известно устройство для установки и выверки колонн, содержащее грузоподъемный стреловой кран, измерительные и исполнительные устройства (1).

Известно и другое устройство для установки и выверки колонн, включающее грузоподьемный стреловой кран с грузозахватной головкой и вертикальными гидроцилиндрами, измерительные и исполнительные элементы (2).

Однако установка и выверка колонн при помощи таких устройств довольно продолжительны и трудоемки, поскольку в качестве измерительного элемента применяются теодолиты, а в качестве исполнительного — клинья.

Цель изобретения — ускорение монтажного процесса.

Достигается это тем, что устройство для установки и выверки колонн, содержащее грузоподъемный стреловой кран с грузозахватной головкой и вертикальными гидроцилиндрами, измерительные и исполнительные элементы, снабжено усилителями, датчиками вертикального положения и индикатором, причем каждый измерительный элемент выполнен в виде рейки, на которой закреплены датчики вертикального положения, расположенные во взаимно перпендикулярных плоскостях, оси которых совмещены с осью рейки, исполнительные элементы изготовлены в виде гидроцилиндров наклона колонны, жестко закрепленных неподвижными частями на грузоподъемном стреловом кране, а подвижными соединены с грузозахватной головкой, датчики вертикального положения соединены с одним входом усилителей, другой вход кото10 рых подключен к индикатору, а выход усилителей соединен с гидроцилиндрами.

На чертеже представлено предлагаемое устройство.

Устройство включает измерительные эле15 менты в виде рейки 1 с закрепленными на ней в двух взаимно перпендикулярных плоскостях датчиками 2 вертикального положения, которые выполнены в виде электрических отвесов или электрических уровней. Отклоняясь

20 от вертикальной оси, брусок груза маятника проходит над трансформатором с разомкнутым магнитопроводом и противоположно включенными крайними обмотками. При этом на выходе датчика появляются сигналы рас25 согласования.

Датчики вертикального положения работают в двух взаимно перпендикулярных плоскостях, например Х вЂ” Х и У вЂ” Y, с совмещением их осей с осью рейки.

30 Система находится в равновесии, если ко608907

25 лонна всргикальна. 11ри наклонах колонны (и рейки) сигналы рассогласования поступают на исполнительные приспособления, Рейка прикреплена к колонне, оси датчиков и рейки совмещены, поэтому положение рейки и датчиков фиксирует положение колонны относительно вертикальной оси. В верхней части колонны сделано отверстие, через которое колонна скреплена с неподвижной 3 и подвижной 4 частями грузозахватпой головки при помощи выдвижного шплинта, который перемещается ревсрсивпым электродвигателем 5 с редуктором; управляют электродвигателем дистанционно. 1 рузозахватная головка соединена шарнирно со стрелой 6 крана и изменяет свое положение в двух взаимно перпендикулярных плоскостях относительно вертикальной оси колонны и неподвижной (застопоренной) стрелы грузоподьемного крана в момент выверки колонны, т.е. приведения ее в проектное положение. Наклоны колонны устраняются исполнительными элементами, в качестве которых использованы гидроцилиндры 7 наклона колонны с электромагнитными трехпозиционными золотниками и другой арматурой. Сигналы команды поступают на золотники от датчиков вертикального положения через усилители 8.

Посадка колонны в стакан фундамента осуществляется вертикальными гидроцилиндрами 9, благодаря чему можно выверять колонну по отметкам. Разворот колонны вокруг вертикальной оси и совмещение осевых рисок колонны с рисками фундамента достигается поворотом подвижной части грузозахватной головки с помощью электропривода.

Вариантом изобретения является описанное устройство, дополненное индикатором 10 в виде электроннолучевой трубки, служащим дополнительным средством контроля точности, следовательно, качества монтажа. Светящаяся точка на размеченном экране электроннолучевой трубки приходит в центр в случае вертикального положения колонны. Индикатор вынесен на пульт управления.

По окончании монтажного процесса колонну закрепляют клиньями, например железобетонными, стык колонны с фундаментом бетонируют, грузозахватную головку снимают с колонны.

Предлагаемое устройство работает следующим образом.

На колонну, лежащую на подкладках у места монтажа, надевают грузозахватную головку, штырь которой выдвигается через отверстие колонны электродвигателем 5 и прикрепляет ее к грузозахватной головке. При подьеме колонны неподвижная 3 часть грузозахватной головки входит в подвижную 4, образуя неразъемное жесткое соединенпе двух поЗо

60 ловин благодаря t ому, что стальной канат грузовой лебедки крана стягивает обе половины, проходя внутри них. Затем к колонне прикрепляют рейку 1. После этого вертикальными гидроцилиндрами 9 колонна устанавливается на заданной отметке, для чего на ней нанесены горизонтальные метки у обреза фундамента па одном уровне с обрезом. Затем производят первую укладку бетона в нижней части стакана фундамента и гидроцилнндрамп 7 наклона колонны устраняют наклоны колонны по осям Х вЂ” -Х и 1 — Y. Сигналы от дат п ков 2 вертикального положения поступают па усилители 8, а затем на трсхпозиционные электромагнитные золотники гидроцилиндров 7.

Далее датчики вертикального положения автоматически выключаются, производится бетонирование стыка колонны и фундамента и при необходимости дополнительно заклинивапие нижней части колонны.

Наконец, крепежный штырь выдвигается при помощи электродвигателя 5, грузозахватная головка отсоединяется от колонны, а рейка 1 снимается.

Формула изобретения

Устройство для установки и выверки колонн, содержащее грузоподъемный стреловой кран с грузозахватной головкой и вертикальными гидроцилиндрами, измерительные и исполнительные элементы, о т л и ч а ю щ е е с я тем, что, с целью ускорения монтажного процесса, оно снабжено усилителями, датчиками вертикального положения и индикатором, причем каждый измерительный элемент выполнен в виде рейки, »а которой закреплены датчики вертикального положения, расположенные во взаимно перпендикулярных плоскостях, оси которых совмещены с осью рейки, исполнительные элементы выполнены в виде гидроцилиндров наклона колонны, жестко закрепленных неподвижными частями на грузоподъемном стреловом кране, а подвижными соединены с грузозахватной головкой, датчики вертикального положения соединены с одним входом усилителей, другой вход которых подключен к индикатору, а выход усилителей соединен с гидроцилиндрами.

Источники информации, принятые во внимание при экспертизе

1. Гольдин Я. С. Изобретательство и патентно-лицензионная работа в строительстве.

М., «Стройиздат», 1973, с. 69 — 70.

2. Монтаж сборных железобетонных конструкций одноэтажных промышленных зданий. Карты трудовых процессов строительного производства (КТ вЂ” 4.1 — 1 — 1 — 70), изд-во

Госстроя Украинской ССР, 1972.
