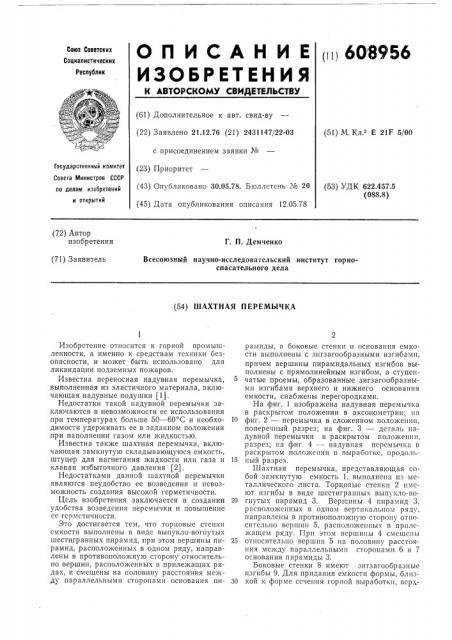

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

01, 60 8956

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 21.12.76 (21) 2431147/22-03 с присоединением заявки лГ (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень No 20 (45) Дата опубликования описания 12.05.78 (51) М. Кл.е Е 21F 5/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 622.457.5 (088.8) (72) Автор изобретения

Г. П. Демченко (71) Заявитель

Всесоюзный научно-исследовательский институт горноспасательного дела (54) ШАХТНАЯ П ЕРЕМЫ ЧКА

Изобретение относится к горной промышленности, а именно к средствам техники безопасности, и может быть использовано для ликвидации подземных пожаров.

Известна переносная надувная перемычка, выполненная из эластичного материала, включающая надувные подушки (1).

Недостатки такой надувной перемычки заключаются в невозможности ее использования при температурах больше 50 — 60 С и необходимости удерживать ее в заданном положении при наполнении газом или жидкостью.

Известна также шахтная перемычка, включающая замкнутую складывающуюся емкость, штуцер для нагнетания жидкости или газа и клапан избыточного давления (2).

Недостатками данной шахтной перемычки являются неудобство ее возведения и невозможность создания высокой герметичности.

Цель изобретения заключается в создании удобства возведения перемычки и повышение ее герметичности.

Это достигается тем, что торцовые стенки емкости выполнены в виде выпукло-вогнутых шестигранных пирамид, при этом вершины пирамид, расположенных в одном ряду, направлены в противоположную сторону относительно вершин, расположенных в прилежащих рядах, и смещены на половину расстояния между параллельными сторонами основания пирамиды, а боковые стенки и основания емкости выполнены с зигзагообразными изгибами, причем вершины пирамидальных изгибов выполнены с прямолинейным изгибом, а ступенчатые проемы, образованные зигзагообразными изгибами верхнего и нижнего основания емкости, снабжены перегородками.

На фиг. 1 изображена надувная перемычка в раскрытом положении в аксонометрии; «а

10 фиг. 2 — перемычка в сложенном положении, поперечный разрез; на фиг. 3 — деталь надувной перемычки в раскрытом положении, разрез; а фиг. 4 — надувная перемычка в раскрытом положении в выработке, продоль15 ный разрез.

Шахтная перемычка, представляющая собой замкнутую емкость 1, выполнена из металлического листа. Торцовые стенки 2 имеют изгибы в виде шестигранных выпукло-во20 гнутых пирамид 3. Вершины 4 пирамид 3, расположеннных в одном верти кальIloм ряду, направлены в противоположную сторону относительно вершин 5, расположенных в прилежащем ряду. При этом вершины 4 сме|цепы

25 относительно вершин 5 на половину расстояния между параллельными сторонами 6 и 7 основания пирамиды 3.

Боковые стенки 8 имеют зигзагообразные изгибы 9. Для придания емкости формы, близ30 кой к форме сечения горной выработки, верх608956 нее основание выполнено ступенчатой формы с перегородками 10. Прямоугольные проемы нижнего основания также снабжены перегородками 11. Перегородки 10 и 11 выполнены с изгибами 12 и 13.

На торцовой стенке 2 установлены в нижней части штуцер 13, а в верхней — избыточный клапан 15.

Для исключения тройного изгиба вершины

4 пирамидальных изгибов выполнены с прямолинейными изгибом 16. Для предотвращения выпячивания при полном раскрытии емкости

1 торцовые степки 2 соединены между собой проволочными стяжками 17.

Возводят перемычку следующим образом.

Емкость 1 в сложенном состоянии укладывают на почве горной выработки и через штуцер 14 нагнетают в нее жидкость или газ.

Под действием их давления емкость раскрывается с увеличением размеров в двух направлениях (в высоту и ширину) и перекрывает сечение горной выработки. Избыточный клапан 15 поддерживает заданное давление в емкости, предотвращая разрыв ее при черезмерном увеличении давления.

Всмведенная таким образом перемычка может быть освобождена от жидкости через штуцер 14 и заполнена твердеющим раствором. Для повышения герметичности контакта стенок емкости 1 с боковыми породами горной выработки по периметру перемычки выполняют там пои аж.

Благодаря выполнению перемычки в виде емкости, раскрывающейся с увеличением размеров в двух направлениях, ее можно возвести быстро в любом месте горной выработки с минимальными трудозатратами. По сравнению с известными перемычками она долговечна, компактна в транспортном положении и может быть изготовлена из металла, что повышает ее экономичность.

Формула изобретения

Шахтная перемычка, включающая замкнутую складывающуюся емкость, штуцер для нагнетания жидкости или газа и клапан избыточного давления, отличающаяся тем, что, с целью удобства возведения перемычки и повышения герметичности, торцовые стенки емкости выполнены в виде выпукло-вогнутых шестигранных пирамид, при этом вершины пирамид, расположенных в одном ряду, направлены в противоположную сторонуотно20 сительно вершин, расположенных в прилежащих рядах, и смещены на половину расстояния между параллельными сторонами основания пирамиды, а боковые стенки и основания емкости выполнены с зигзагообразными изги25 бами, причем вершины пирамидальных изгибов выполнены с прямолинейным изгибом, а ступенчатые проемы, образованные зигзагообразными изгибами верхнего и нижнего основания емкости, снабжены перегородками.

30 Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании № 1059563, кл. А 5А8, 1976.

2. Патент Чехословакии № 99155, кл. 5d, З5 9/01, 1968.

608956! !

) ф иг.2

Я б

Фиг. 4

Фиг.3
