Пневмогидравлический следящий привод
Иллюстрации
Показать всеРеферат

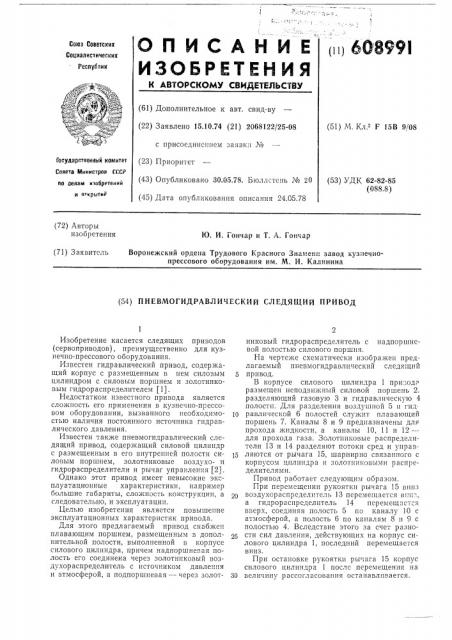

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
j») 6О 899l
Сааз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 15.10,74 (21) 2068122/25-08 (51) М. Кл.- F 15В 9/08 с присосдинс|шем заявк:I ¹
Росуаарственный комитет
Совета Министров СССР по оелам ивебретений и пткрытир (23) Приоритет (43) Опубликовано 30.05.78. Бюллстснь № 20 (45) Дата опубликования описания 24.05.78 (53) УДК 62-82-85 (088.8) (72) Авторы изобретения
Ю. И. Гончар и T. А. Гончар (71) Заявитель Воронежский ордена Трудового Красного Знамени завод кузнечнопрессового оборудования им. М. И. Калинина (54) П H ЕВМО ГИД РАВД И Ч EC К И Й СЛ ЕДЯ m И Й П P И ВОД
Изобретение касается следящих приводов (сервоприводов), преимущественно для кузнечно-прессового оборудования.
Известен гидравлический привод, содержащий корпус с размещенным в нем силовым цилиндром с силовым поршнем и золотниковым гидрораспределителем (1).
Недостатком известного привода является сложность его применения в кузнечно-прессовом оборудовании, вызванного необходимостью наличия постоянного источника гидравлического давления.
Известен также пневмогидравлический следящий привод, содержащий силовой цилиндр с размещенным в его внутренней полости силовым поршнем, золотниковые воздухо- и гидрораспределители и рычаг управлеш:я (2).
Однако этот привод имеет невысокие эксплуатационные характеристики, например большие габариты, сложность конструкции, а следовательно, и эксплуатации.
Целью изобретения является повышение эксплуатационных характеристик привода.
Для этого предлагаемый привод снабжен плавающим поршнем, размещенным в дополнительной полости, выполненной в корпусе силового цилиндра, причем надпоршневая полость его соединена через золотниковый воздухораспределитель с источником давления и атмосферой, а подпоршневая — через золотпиковый гидрораспределитель с надпоршневой полостью силового поршня.
На чертеже схематически изображен предлагаемый пневмогидравлический следящий б привод.
В корпусе силового цилиндра 1 приводя размещен неподвижный силовой поршень 2. разделяющий газовую 3 и гидравлическую 4 полостп. Для разделения воздушной 5 и гид равлической 6 полостей служит плавающий поршень 7. Каналы 8 и 9 предназначены для прохода жидкости, а каналы 10, 11 и 12— для прохода газа. Золотпиковые распределители 13 и 14 разделяют потоки сред и управ15 ляются от рычага 15, шарнирно связанного с корпусом цилиндра и золотниковыми распределителямим и.
Привод работает следующим образом.
При перемещении рукоятки рычага 15 вниз
20 воздухораспределитель 13 перемещается впп."ч а гидрораспределитель 14 перемещается вверх, соединяя полость 5 по каналу 10 с атмосферой, а полость 6 по каналам 8 и 9 с полостью 4. Вследствие этого за счет разности сил давления, действующих на корпус силового цилиндра 1, последний перемещается вниз.
При остановке рукоятки рычага 15 корпус силового цилиндра 1 после перемещения на
30 величину рассогласования останавлпваегся.
При перемещении ру, оятки рычага 15 вверх распределители 13 и 14 перемещаются соответственно вверх и вниз и соединяют полости 5 и 3 каналами 10 и 11, а полости б и
4 — каналами 8 и 9. Давление управляющего газа, действующего на плавающий поршень 7, передается жидкости в полости 4. Вследствие этого корпус цилиндра начинает перемещаться вверх.
Формул а изобретения
Пневмогидравлический следящий привод, содержащий силовой цилиндр с размещенным в его внутренней полости силовым поршнем, золотниковые воздухо- и гидрораспределители и рычаг управления, шарнирно связанный с корпусом цилиндра и золотниковыми рас608991 пределителями, о т л и ч а ю щ н и с я тем, что, с целью улучшения эксплуатационных характеристик, внутри силового цилиндра выполнена дополнительная полость и B ней уста5 новлеп плавающий поршень, причем надпоршневая полость его соединена через золотниковый воздухораспределитель с источником давления и атмосферой, а подпоршневая — через золотниковый гидрораспредели10 тель с надпоршневой полостью силового поршня.
Источники информации, принятые во внимание при экспертизе
1. Башта Т. М. Машиностроительная гид15 равлика. М., «Машиностроение, 1971, с. 457, рис. 2б3.
2. Авторское свидетельство СССР № 250551, кл. F 15В 5/00, 1968.
