Световодное устройство
Иллюстрации
Реферат

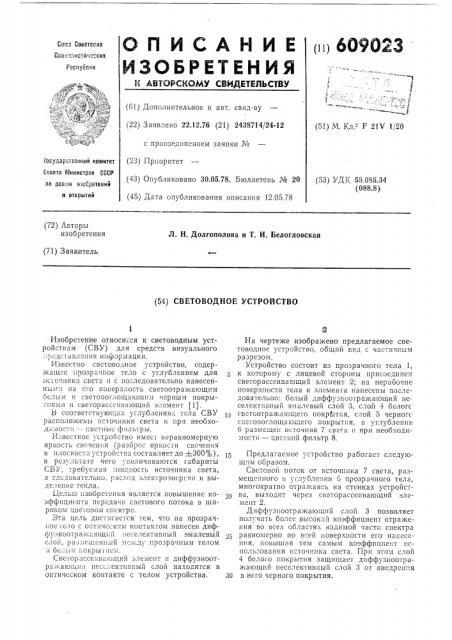

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
В» нн 6О9023
Со.сз Советских ьсиизпистич!HcKHx
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.12.76 (21) 2438714/24-12 (51) М. Кл. - Е 21 V 1/20 с присоединением заявки ¹
Совета Министров СССР оо дегсм изссретений н открытий (43) Опубликовано 30.05,78. Бюллетень М 20 (45) Дата опубликования описания 12.05.78 (53) УДК 58.085.34 (088.8) (72) Авторы изобретения
Jl. H. Долгополова и T. И. Белогловская (71) Заявитель (54) СВЕТОВОДНОЕ УСТРОЙСТВО государственный комитет (23) Приоритет
Изобретение относи-.ся к световодным устройствам (СВУ) для средств визуального нрадс" авл=пия информации.
Известно световодное устройство, содержащее @розра шое тело с углублением для
@сточника света и с последовательно нанесенны !.! i! à его поверхность светоотражающим белым и светопоглощаю цн;i черным покрытиями и светорассеивающий элемент (1).
В соответствующих углублениях тела СВУ расположены источники света и при необходимостп — пватнье фнлыры.
Известное устройство имеет нераьномерную яркость свечения (разброс яркосги свечения в плоскости устройства составляет до 300%), в рез), льтате чего увеличиваются габариты
СВ У, требуема я: мощность источника света, а следовательно, расход электроэнергии и выделение тепла.
Целью изобретения является повышение коэффициента передачи светового потока в широком цве-оном снсктрс.
Зта цель достигается тем, что на прозрач„ос тело с опт ческим контактом нанесен диффузноотражг.ющпн песелективный эмалевый слой, размешанный между прозрачным телом
i! ое..ым f.oêðûò!ià .
Светорассеивающий элемент и диффузноотражающ ш нес лективный слой находятся в оптическом контакте с телом устройства.
На чертеже изображено предлагаемое световодное устройство, общий вид с частичным разрезом.
Устройство состоит из прозрачного тела 1, к которому с лицевой стороны присоединен светорассеивающий элемент 2; на нерабочие поверхности тела и элемента нанесены последовательно: белый диффузноотражающий неселективный эмалевый слой 3, слой 4 белогс
10 светоотражающего покрьтня, слой 5 черного: светопоглощающего покрытия, в углублении
6 размещен источник 7 света н нри необходимости — цветной фильтр 8.
15 Предлагаемое устройство работает следующ1м образом.
Световой поток от источника 7 света, размещенного в углублении G прозрачного тела, многократно отражаясь на стенках устройства, выходит через светорассенвающий элемент 2.
Диффузноотражающий слой 3 позволяет получить болсе высокий коэффициент отражения во всех областях видимой части спектра равномерно по всей поверхности его нанесения, повышая тем самым коэффициент использования источника света. Прн этом слой
4 белого покрытия защищает диффузноотражающий песелективный слой 3 от внедрения
30 в него черного покрытия.
609023
Формула изобретения
Составптсль О. Афанасьев
Текред Л. Гладкова
Корректор А. Степанова
Редактор Н. Хубларова
11одписное
Заказ 683/19 Изд. М 427 Тираж 734
l iIIO Государственного комитета Совета Министров СССР по делам изобретений и открьпий
113035, Москва, )K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Световодное устройство, содержащее прозрачное тело с углублением для источника света и с последовательно нанесенными на его поверхности светоотражающим белым и светопоглощающим черным покрытиями и светорассеивающий элемент, отличающийся тем, что, с целью повышения коэффициента передачи светового потока в широком цветовом спектре, на прозрачное тело с оптическим контактом нанесен диффузноотражающий неселективный эмалевый слой, размещенный между прозрачным телом и белым покрытием.
5 Источники информаця, принятые во внимание при экспе|ртизе
1. Душенков Г. П., Ситников М. В. Световодные средства отображения информации.—
«Приборы и системы управления», 1975, № 8, 10 с. 42.
