Реферат

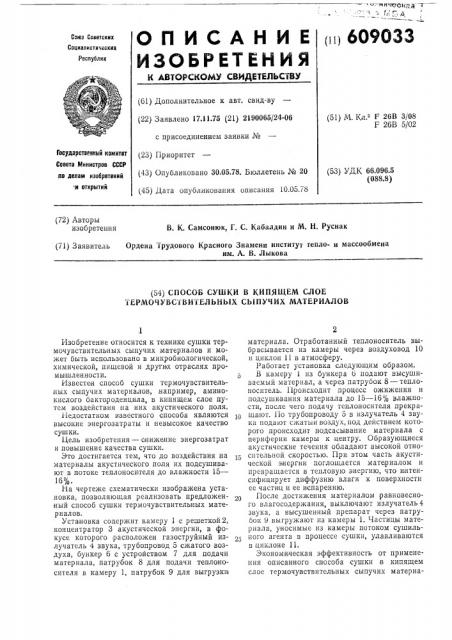

пц 609033

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (б1) дополнительное к авт. свид-ву (22) Заявлено 17.11.75 (21) 2190065/24-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 10.05.78 (51) М. Кл 2 F 26В 3 08

F 26В 5/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 66.096 5 (088.8) (72) Авторы изобретения

В. К. Самсонюк, Г. С. Кабалдин и М. H. Руснак (71) Заявитель Ордена Трудового Красного Знамени институт тепло- и массообмена им. A. В. Лыкова (54) СПОСОБ СУМКИ В КИПЯЩЕМ СЛОЕ ЖРМОЧУВС1 ВИ ГЕЛЬИЪ1Х СЪ1ПУЧИХ МАТЕРИАЛОВ

Изобретение относится к технике сушки термочувствительных сыпучих материалов и может быть использовано в микробиологической, химической, пищевой и друти х отраслях промышленнос I u.

Известен способ сушки термочувствительных сыпучих материалов, например, аминокислого бактороденцила, в кипящем слое путем воздействия на них акустического поля.

Недостатком известного способа являются высокие энергозатраты и невысокое качество сушки.

Цель изобретения — снижение энергозатрат и повышение качества сушки.

Это достигается тем, что до воздействия на материалы акустического поля их подсушивают в потоке теплоносителя до влажности 15—

1б%.

На чертеже схематически изображена установка, позволяющая реализовать предложенiHbIH способ сушки термочувствительных материалов.

Установка соцержит камеру 1 с решеткой 2, концентратор 3 акустической энергии, в фокусе которого расположен газоструйный излучатель 4 звука, трубопровод 5 сжатого воздуха, бункер б с устройством 7 для подачи материала, патрубок 8 для подачи теплоносителя в камеру 1, патрубок 9 для выгрузки материала. Отработанный теплоноситель выбрасывается из камеры через воздуховод 10 и циклон 11 в атмосферу.

Работает установка следующим образом.

В камеру 1 из бункера b подают высушиваемый материал, а через патрубок 8 — теплоноситель. 11 роисходит процесс ожижения и подсушивания материала до 15 — 1б " о влажности, после чего подачу теплоносителя прекращают. llo трубопроводу 5 в излучатель 4 звука подают сжатыи воздух, под действием которого происходит подсасывание материала с периферии камеры к центру. Образующиеся акустические течения обладают высокой относительной скоростью. При, этом часть акустической энергии поглощается материалом и превращается в тепловую энергию, что интенсифицирует диффузию влаги к поверхности ее частиц и ее испарению.

После достижения материалом равновесного влагосодержания, выключают излучатель 4 звука, а высушенный препарат через патрубок 9 выгружают из камеры 1. Частицы материала, уносимые из камеры потоком сушильного агента в процессе сушки, улавливаются в циклоне 11.

Экономическая эффективность от применения описанного способа сушки в кипящем слое термочувствительных сыпучих материа609033

Составитель A. Плановский

Техред Л. Гладкова

Корректор Е. Хмелева

Редактор Н. Богатова

Подписное

3аказ 68б/G Изд. № 432 Тираж 892

НПО Государственного Комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лов заключается в повышении качества высушенного материала и в снижении энергозатр ат.

Формула изобретения

Способ сушки,в кипящем слое термочувств11тельных сыпучих материалов,:например, аминокислого бактороденцида, путем воздействия на них акустического поля, отл ич а юшийся тем, что, с целью снижения энергозатрат и повышения качества сушки, до воз5 действия на материалы акустического поля и х подсушивают в потоке теплоносителя до влаж ности 15 — 16%.
