ц 609074

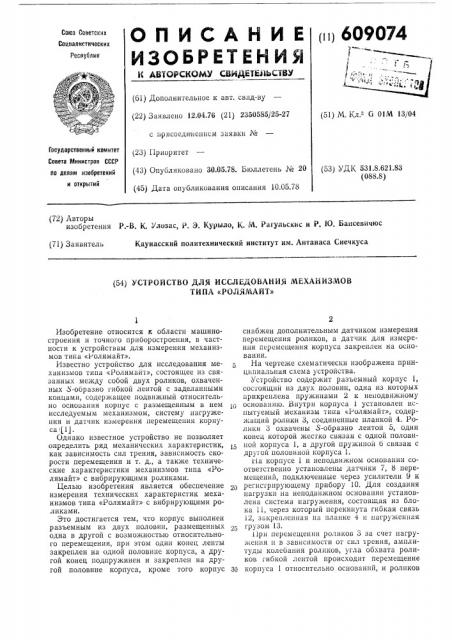

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЫйй1 СТВО

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 12.04.76 (21) 2350585/25-27 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень М 20 (45) Дата опубликования описания 10.05.78 (51) M. Кл, G 01M 13/04

Государственнык комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 531.8.621.83 (088.8) (72) Авторы изобретения Р.-В. К. Улозас, Р. Э. Курыло, К. M. Рагульскис и Р. Ю. Бансевичюс (71) Заявитель Каунасский политехнический институт им. Антанаса Снечкуса (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ МЕХАИИЗМОВ

ТИПА «РОЛЯИАЙТ»

Изобретение относится к области машиностроения и точного приборостроения, в частности к устройствам для измерения механизh1OB THIId «? олямайт».

Известно устройство для исследования механизмов типа «Ролямаит», состоящее из связанных между собой двух роликов, охваченных S -образно гибкой лентой с заделанными концами, содержащее подвижный относительно основания корпус с размещенным в нем исследуемым механизмом, систему нагружения и датчик измерения перемещения корпуса (1).

Однако известное устройство не позволяет определить ряд механических характеристик, как зависимость сил трения, зависимость скорости перемещения и т. д., а также технические характеристики механизмов типа «Ролямайт» с вибрирующими роликами.

Целью изобретения является обеспечение измерения технических характеристик механизмов типа «Ролямайт» с вибрирующими роликами.

Это достигается тем, что корпус выполнен разъемным из двух половин, размещенных одна в другой с возможностью относительного перемещения, при этом один конец ленты закреплен на одной половине корпуса, а другой конец подпружинен и закреплен на другой половине корпуса, кроме того корпус снабжен дополнительным датчиком измерения перемещения роликов, а датчик для измерения перемещения корпуса закреплен на основании.

На чертеже схематически изображена принципиальная схема устройства.

Устройство содержит разъемный корпус l, состоящий из двух половин, одна из которых прикреплена пружинами 2 к неподвижному

1О основанию. Внутри корпуса 1 установлен испытуемый механизм типа «? олямайт», содержащий ролики 3, соединенные планкой 4. Ролики 3 охвачены S-образно лентой 5, один конец которой жестко связан с одной половиной корпуса 1, а другой пружиной b связан с другой половиной корпуса 1.

1-1а корпусе 1 и неподвижном основании соответственно установлены датчики 7, 8 перемещений, подключенные через усилители 9 к регистрирующему прибору 10. Для создания нагрузки на неподвижном основании установлена система нагружения, состоящая из блока 11, через который перекинута гибкая связь

12, закрепленная на планке 4 и нагруженная гр уз ом 13.

11ри перемещении роликов 3 за счет нагружения и в зависимости от сил трения, амплитуды колебания роликов, угла обхвата роликов гибкой лентой происходит перемещение

30 корпуса 1 относительно оснований, и роликов

609074

Формула изобретения

Составитель И, Баранов

Техред А. Камышникова

Корректор О Тюрина

Редактор Т. Морозова

Подписное

Заказ 689/9 Изд. № 436 Тираж 1122

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 с планкой 4 относительно корпуса 1. Эти перемещения измеряются соответственно датчиками 7 и 8. По полученным результатам определяют основные технические характеристики механизма.

Устройство для исследования механизмов типа «Ролямайт», состоящее из связанных между собой двух роликов, охваченных $-образно гибкой лентой с заделанными концами, содержащее подвижный относительно основания корпус с размещенным в нем механизмом, систему нагружения и датчик измерения перемещения корпуса, отл и ч а ю щ ее с я тем, что, с целью обеспечения измерения технических характеристик механизмов типа «Ролямайт» с вибрирующими роликами корпус выполнен разъемным из двух половин, размещенных одна в другой с возможностью отно5 сительного перемещения, при этом один конец ленты закреплен на одной половине корпуса, а другой конец подпружинен и закреплен на другой половине корпуса, кроме того, корпус снабжен дополнительным датчиком измере10 ния перемещения роликов, а датчик измерения перемещения корпуса закреплен на основании, Источники информации, принятые во внимание при экспертизе

15 1. Заявка № 2079565/ 25-27, 1974, по которой принято решение о выдаче авторского свидетельстваа.
