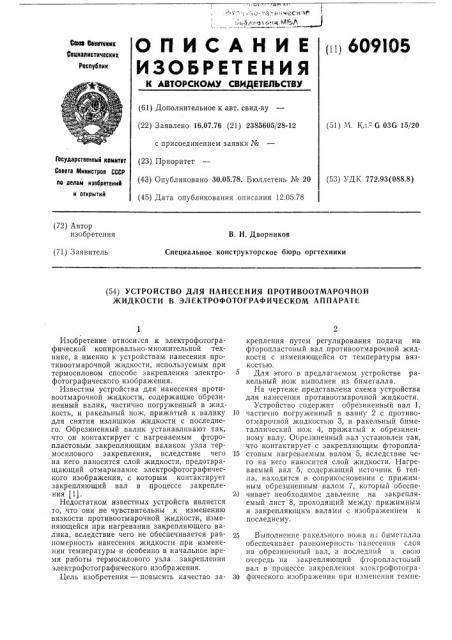

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ

К ЛВтО СКОММ СВИДЕтИДЬСтВМ (ii! 60%05 т аа 6вейоннк

Социалистичвских

Реоиублни (61) Дополнительное к авт. свид-ву (22) Заявлено 16.07.76 (21) 2385605/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 12.05.78 (51) М. Кл.- G 036 15/20

Государстввииый комитет

Соввта Министров СССР

tlo делам изобретений н открытий (53) УДК 772.93(088.8) (72) Автор изобретения

В. Н. Дворников

Специальное конструкторское бюро оргтехники (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПРОТИВООТМАРОЧНОЙ

ЖИДКОСТИ В ЭЛЕКТРОФОТОГРАФИЧЕСКОМ АППАРАТЕ

Изобретение относится к электрофотографической копировально-множительной технике, а именно к устройствам нанесения противоотмарочной жидкости, используемым при термосиловом способе закрепления электрофотографического изображения.

Известны устройства для нанесения противоотмарочной жидкости, содержащие обрезиненный валик, частично погруженный в жидкость, и ракельный нож, прижатый к валику для снятия излишков жидкости с последнего. Обрезиненный валик устанавливают так, что он контактирует с нагреваемым фторопластовым закрепляющим валиком узла термосилового закрепления, вследствие чего на него наносится слой жидкости, предотвращающий отмарывание электрофотографического изображения, с которым контактирует закрепляющий вал в процессе закрепления (1).

Недостатком известных устройств является то, что они не чувствительны к изменению вязкости противоотмарочной жидкости, изменяющейся при нагревании закрепляющего валика, вследствие чего не обеспечивается равномерность нанесения жидкости при изменении температуры и особенно в начальное время работы термосилового узла закрепления электрофотографического изображения.

Цель изобретения — повысить качество закрепления путем регулирования подачи на фторопластовый вал противоотмарочной жидкости с изменяющейся от температуры вязкостью.

Для этого в предлагаемом устройстве ракельный нож выполнен из биметалла.

На чертеже представлена схема устройства для нанесения противоотмарочной жидкости.

Устройство содержит обрезиненный вал 1, 10 частично погруженный в ванну 2 с противоотмарочной жидкостью 3, и ракельный биметаллический нож 4, прижатый к обрезиненному валу. Обрезиненный вал установлен так, что контактирует с закрепляющим фторопла15 стовым нагреваемым валом 5, вследствие чего на него наносится слой жидкости. Нагреваемый вал 5, содержащий источник б тепла, находится в соприкосновении с прижимным обрезиненным валом 7, который обеспе20 чивает необходимое давление на закрепляемый-лист 8, проходящий между прижимным и закрепляющим валами с изображением к последнему.

25 Выполнение ракельного ножа нз биметалла обеспечивает равномерность нанесения слоя на обрезиненный вал, а последний в свою очередь на закрепляющий фторопластовый вал в процессе закрепления электрофотогра30 фического изображения при изменении темпе609105

Формула изобретения

Составитель К. Барабанов

Корректоры: Е. Хмелева и И..Позняковская

Техред А. Камышникова

Редактор М. Дмитриева

Подписное

3 а к аз 818/17 Изд. ¹ 451 Тираж 568

1-1ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 ратуры узла закрепления и.вязкости цротивоотмарочной жидкости.

Устройство для нанесения противоотмарочной жидкости в электрофотографическом аппарате, содержащее контактирующий с фторопластовым валом обрезиненный вал, частично погруженный в ванну с противоотмарочной жидкостью, и прижатый к обрезиненному валу.ракельный нож, отличающееся тем, что, с целью повышения качества закрепления путем регулирования подачи на фторопластовый вал противоотмарочной жидкости с изменяющейся от температуры вязкостью, ракельный нож выполнен из биметалла.

Источники информации, принятые во внимание при экспертизе

1. Патент СШЛ № 3731358, кл. 29 †1, 1973.
