Реферат



(ц 609!22

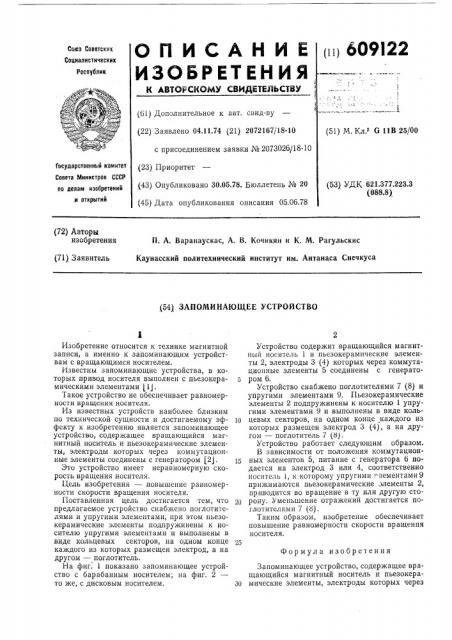

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ (61) Дополнительное к авт. свид-ву ( (22) Заявлено 04.11.74 (21) 2072167/18-10 с присоединением заявки № 2073026/18-10 (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 05.06.78 (51) М. Кл з G 11В 25/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.377.223.3 (088.8) (72) Авторы изобретения

П. А. Варанаускас, А. В. Кочикян и К. М. Рагульскис

Каунасский политехнический институт им. Антанаса Сиечкуса (71) Заявитель (54) ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Формула изобретения

Изобретение относится к технике магнитной записи, а именно к запоминающим устройствам с вращающимся носителем.

Известны запоминающие устройства, в которых привод носителя выполнен с пьезокерамическими элементами (lJ.

Такое устройство не обеспечивает равномерности вращения носителя.

Из известных устройств наиболее близким по технической сущности и достигаемому эффекту к изобретению является запоминающее устройство, содержащее вращающийся магнитный носитель и пьезокерамические элементы, электроды которых через коммутационные элементы соединены с генератором (2J.

Это устройство имеет неравномерную скорость вращения носителя.

Цель изобретения — повышение равномерности скорости вращения носителя.

Поставленная цель достигается тем, что предлагаемое устройство снабжено поглотителями и упругими элементами, при этом пьезокерамические элементы подпружинены к носителю упругими элементами и выполнены в виде кольцевых секторов, на одном конце каждого из которых размещен электрод, а на другом — поглотитель.

На фиг. l показано запоминающее устройство с барабанным носителем; на фиг. 2— то же, с дисковым носителем.

Устройство содержит вращающийся магнитный носитель 1 и пьезокерамические элементы 2, электроды 3 (4) которых через коммутационные элементы 5 соединены с генерато5 ром 6.

Устройство снабжено поглотителями 7 (8) и упругими элементами 9. Пьезокерамические элементы 2 подпружинены к носителю 1 упругими элементами 9 и выполнены в виде коль1р цевых секторов, на одном конце каждого из которых размещен электрод 3 (4), а на другом — поглотитель 7 (8).

Устройство работает следующим образом.

В зависимости от положения коммутацион15 ных элементов 5, питание с генератора 6 подается на электрод 3 или 4, соответственно носитель 1, к которому упругими;.цементами 9 прижимаются пьезокерамические элементы 2, приводится во вращение в ту или другую сторону. Уменьшение отражений достигается поглотителями 7 (8) .

Таким образом, изобретение обеспечивает повышение равномерности скорости вращения носителя.

Запоминающее устройство, содержащее вращающийся магнитный носитель и пьезокера30 мические элементы, электроды которых через

609122 коммутационные элементы соединены с генератором, отличающееся тем, что, с целью повышения равномерности скорости вращения носителя, оно снабжено поглотителями и упругими элементами, при этом пьезокерамические элементы подпружинены к носителю упругими элементами и выполнены в виде кольцевых секторов, на одном конце каждого из которых размещен электрод, а на другом— поглотитель.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР №411514, кл. G 11В 25/04, 02.12.72.

2. Авторское свидетельство СССР № 371610, кл. G 11В 25(02, 16.04.71.
