Реферат

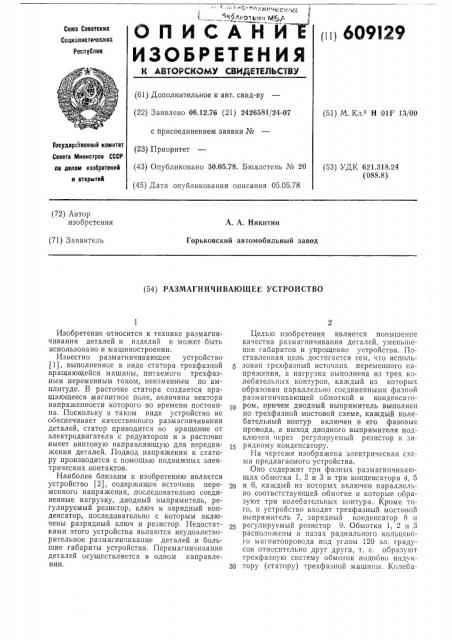

ОП ИСА

ИЗОБРЕТЕНИЯ н11 609129

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 06.12.76 (21) 2426581/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 05.05.78 (51) М. Кл. Н 01Г 13/00

Государственный комитет

Совета Министров СССР ле делам изобретений и открытий (53) УДК 621.318.24 (088.8) (72) Автор изобретения

А. А. Никитин (71) Заявитель

Горьковский автомобильный завод (54) РАЗМАГНИЧИВАЮЩЕЕ УСТРОЙСТВО

Изобретение относится к технике размагничивания деталей и изделий и может быть использовано в машиностроении.

Известно размагничивающее устройство (1), выполненное в виде статора трехфазной вращающейся машины, питаемого трехфазным переменным током, неизменным по амплитуде. В расточке статора создается вращающееся магнитное поле, величина вектора напряженности которого во времени постоянна. Поскольку в таком виде устройство не обеспечивает качественного размагничивания деталей, статор приводится во вращение от электродвигателя с редуктором и в расточке имеет винтовую направляющую для передвижения деталей. Подвод напряжения к статору производится с помощью подвижных электрических контактов.

Наиболее близким к изобретению является устройство (21, содержащее источник переменного напряжения, последовательно соединенные нагрузку, диодный выпрямитель, регулируемый резистор, ключ и зарядный конденсатор, последовательно с которым включены разрядный ключ и резистор. Недостатками этого устройства являются неудовлетворительное размагничивание деталей и большие габариты устройства, Перемагничивание деталей осуществляется в одном направлении.

Целью изобретения является повышение качества размагничивания деталей, уменьшение габаритов и упрощение устройства. Поставленная цель достигается тем, что использован трехфазный источник переменного напряжения, а нагрузка выполнена из трех колебательных контуров, каждый из которых образован параллельно соединенными фазной размагничивающей обмоткой и конденсатором, причем диодный выпрямитель выполнен по трехфазной мостовой схеме, каждый колебательный контур включен в его фазовые провода, а выход диодного выпрямителя подключен через регулируемый резистор к зарядному конденсатору.

На чертеже изображена электрическая схема предлагаемого устройства.

Оно содержит три фазных размагничивающих обмотки 1, 2 и 3 и три конденсатора 4, 5 и б, каждый из которых включен параллельно соответствующей обмотке и которые образуют три колебательных контура. Кроме того, в устройство входят трехфазный мостовой выпрямитель 7, зарядный конденсатор 8 и регулируемый резистор 9. Обмотки 1, 2 н 3 расположены в пазах радиального кольцевого магнитопровода под углом 120 эл. градусов относительно друг друга, т. е, образуют трехфазную систему обмоток подобно нндук30 тору (статору) трехфазной машины. Колеба609129

Г

Составитель A. Лукин

Техред А. Камышникова

Корректор Н. Федорова

Редактор Н. Громов

Изд. № 439 Тираж 964

НПО Государственного комитета Совета Министров СССР ио делам изобретений и открытий

I!3035, Москва, )I(-35, Раушская наб., д. 4/5

Подписное

Заказ 695/9 типография, пр. Сапунова, 2 причем диодный выпрямитель выполнен по трехфазной мостовой схеме, каждый колебательный контур включен в его фазовые провода, и выход диодного выпрямителя подключен через регулируемый резистор к зарядному конденсатору.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 114307, кл. Н OIF 13/00, 1957.

5 2. Патент США № 3733524, Н 01F 13/00, 1973.
